Carcasa aparenta GEWISS 27 COMBI GW27071 4 module SYSTEM 2 module DIN IP40 gri RAL7035

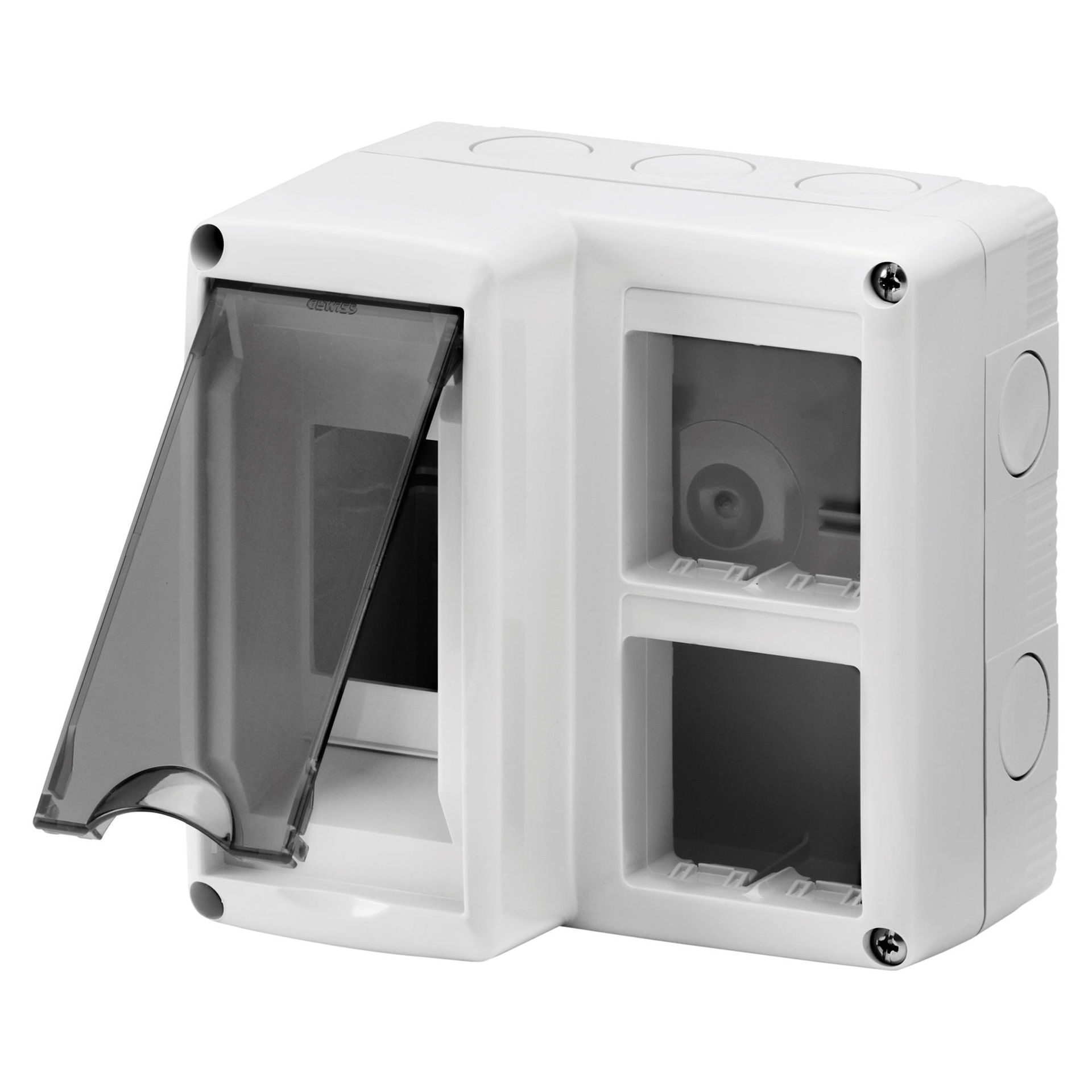

Carcasa aparentă GEWISS 27 COMBI GW27071 este destinată instalării combinate a aparatajului modular SYSTEM și a dispozitivelor pe șină DIN. Configurația include 4 module SYSTEM și 2 module DIN, într-o carcasă gri RAL7035 cu grad de protecție IP40.

Modelul este potrivit atunci când aceeași carcasă trebuie să grupeze aparataj SYSTEM și echipamente modulare DIN într-un ansamblu compact. Ușa rigidă transparentă fumurie permite vizualizarea zonei DIN, iar carcasa are dimensiuni exterioare de 132x132x95mm.

Instalare combinată SYSTEM și DIN într-o singură carcasă

Carcasa GEWISS GW27071 este configurată pentru 4 module SYSTEM și 2 module DIN, cu dispunere 2x2. Această structură permite integrarea în aceeași carcasă a aparatajului din gama GEWISS System și a dispozitivelor modulare DIN compatibile cu spațiul disponibil.

Carcasa face parte din gama GEWISS 27 COMBI, concepută pentru containere modulare de perete și integrare cu seria SYSTEM. Pentru alegerea corectă, numărul de module trebuie verificat separat pentru zona SYSTEM și pentru zona DIN; cele două valori nu sunt interschimbabile.

Protecție IP40 și rezistență mecanică IK07

Gradul de protecție IP40 indică protecția carcasei împotriva pătrunderii corpurilor solide cu diametrul de cel puțin 1mm, fără protecție declarată la apă. Prin urmare, carcasa GEWISS GW27071 nu trebuie tratată ca o carcasă etanșă pentru exterior doar pentru că aparține familiei 27 COMBI, care include și variante cu grade IP mai ridicate.

Rezistența mecanică este IK07, iar clasa de izolație este II. Aceste caracteristici trebuie analizate împreună cu mediul real de montaj și cu cerințele instalației, nu separat de gradul IP.

Construcție și parametri care contează la alegere

Carcasa este gri RAL7035 și are ușă rigidă transparentă fumurie. Execuția este fără halogeni, iar șuruburile capacului sunt din oțel inoxidabil. Dimensiunile exterioare sunt 132x132x95mm, ceea ce permite verificarea spațiului disponibil înainte de montaj.

Carcasa GEWISS GW27071 are 10 predecupări cu diametrul de 23mm pe laterale și 2 pe partea inferioară, demontabile cu unealtă. Aceste puncte de intrare oferă mai multe poziții pentru traseele de cablu, dar utilizarea lor trebuie stabilită în funcție de configurația instalației.

• 4 module SYSTEM pentru aparataj compatibil cu seria GEWISS SYSTEM.
• 2 module DIN pentru dispozitive modulare montate pe șină DIN.
• Putere disipabilă 13W, valoare relevantă pentru echiparea carcasei.
• Tensiune nominală 400V AC și curent nominal 32A.
• Tensiune de izolație 750V și temperatură de instalare între -25°C și +60°C.

Ce verifici înainte de montaj

Înainte de alegerea carcasei GEWISS GW27071, verifică dacă ai nevoie exact de 4 module SYSTEM și 2 module DIN. Dacă echiparea depășește această capacitate, este necesară o carcasă cu o configurație mai mare, nu forțarea montajului într-un spațiu insuficient.

Verifică și condițiile de mediu. IP40 este adecvat doar acolo unde nivelul de protecție cerut corespunde acestui grad; pentru zone expuse la apă sau condiții atmosferice severe trebuie analizată o variantă cu protecție superioară, conform cerințelor instalației.

Pentru proiecte care folosesc aparataj GEWISS, poți corela această carcasă cu selecția disponibilă în pagina de produse GEWISS. Compatibilitatea finală se verifică însă după seria și numărul de module ale fiecărui aparat.

Erori frecvente

Confundarea celor 2 module DIN cu numărul total de module. Carcasa GEWISS GW27071 oferă 2 module DIN și, separat, 4 module SYSTEM. Dacă se consideră că produsul are doar 2 module în total, se interpretează greșit configurația și se poate alege o carcasă nepotrivită pentru aparatajul planificat.

Considerarea culorii ca fiind albă. Culoarea corectă a carcasei GEWISS GW27071 este gri RAL7035. O denumire comercială care o descrie drept albă poate conduce la o așteptare vizuală greșită, mai ales când carcasa trebuie integrată într-un ansamblu existent.

Presupunerea că IP40 înseamnă carcasă etanșă. Carcasa GEWISS GW27071 are protecție IP40, care nu declară protecție la apă. Pentru montaj în zone expuse la umezeală sau intemperii, gradul de protecție necesar trebuie stabilit înainte de cumpărare și comparat cu specificația carcasei.

Întrebări frecvente

Câte module are carcasa GEWISS GW27071?

Carcasa GEWISS GW27071 are 4 module SYSTEM și 2 module DIN. Configurația este 2x2, iar cele două capacități trebuie privite separat, deoarece zona pentru aparataj SYSTEM și zona pentru dispozitive DIN au roluri diferite în ansamblu.

Ce culoare are carcasa GEWISS GW27071?

Carcasa GEWISS GW27071 este gri RAL7035 și are o ușă rigidă transparentă fumurie. Aceasta este identificarea de culoare a modelului, utilă când carcasa trebuie asortată cu alte componente sau integrată vizual într-o instalație existentă.

Carcasa GEWISS GW27071 poate fi folosită la exterior?

Carcasa GEWISS GW27071 are grad de protecție IP40, care nu declară protecție la apă. Pentru utilizări exterioare sau zone expuse la intemperii trebuie aleasă o carcasă cu grad de protecție adecvat condițiilor reale, nu presupusă compatibilitatea doar din apartenența la gama 27 COMBI.

Ce dimensiuni are carcasa GEWISS GW27071?

Carcasa GEWISS GW27071 are dimensiuni exterioare de 132x132x95mm. Verificarea dimensiunilor înainte de montaj este importantă pentru spațiul disponibil, poziția traseelor și accesul necesar pentru instalarea aparatajului.
