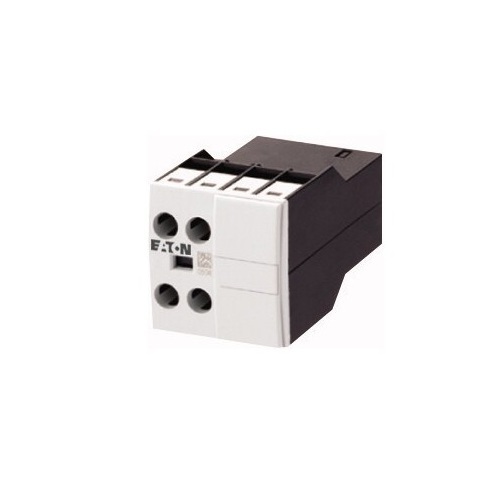

Contact auxiliar Eaton 277376 2P 16A 1N/O+1N/C DILM32-XHI11

Contactul auxiliar Eaton DILM32-XHI11 este un modul auxiliar frontal destinat extinderii funcționalității contactoarelor Eaton din seriile DILM și DILMP. Echipat cu un contact normal deschis (1NO) și un contact normal închis (1NC), un curent termic convențional de 16 A și conexiuni cu șurub, acest accesoriu permite realizarea circuitelor de comandă, semnalizare și interblocare în aplicații industriale și comerciale.

Ce este un contact auxiliar pentru contactor?

Contactele auxiliare sunt utilizate pentru transmiterea informațiilor privind starea contactorului și pentru realizarea funcțiilor de automatizare, fără a comuta direct sarcina principală. Acestea sunt folosite în circuite de comandă, automenținere, semnalizare, interblocare electrică și monitorizarea funcționării echipamentelor.

Modelul Eaton DILM32-XHI11 este un modul cu montaj frontal, prevăzut cu două contacte auxiliare în configurație 1NO + 1NC. Contactele sunt interblocate mecanic conform IEC/EN 60947-5-1 și pot fi utilizate ca contacte tip mirror conform IEC/EN 60947-4-1, fiind proiectate pentru aplicații industriale standard.

Conexiunile cu șurub permit o instalare sigură și rapidă, iar construcția compactă facilitează integrarea în tablouri electrice și sisteme de automatizare cu spațiu redus.

Unde poate fi utilizat contactul auxiliar Eaton DILM32-XHI11?

Acest accesoriu este recomandat pentru numeroase aplicații de comandă și automatizare, precum:

• tablouri electrice industriale;
• comanda motoarelor electrice;
• circuite de automenținere;
• interblocări electrice între contactoare;
• circuite de semnalizare și monitorizare;
• sisteme HVAC, pompe și utilaje industriale.

Modulul este compatibil cu contactoarele Eaton DILM7…DILM38 și DILMP20…DILMP45, precum și cu alte modele indicate în documentația oficială.

Ce diferențiatori oferă acest modul auxiliar?

DILM32-XHI11 dispune de contacte interblocate mecanic, montaj frontal și conexiuni cu șurub. Curentul termic convențional este de 16 A, iar durata de viață electrică ajunge la aproximativ 1,3 milioane de cicluri în condițiile specificate de producător. Modulul respectă standardele IEC/EN 60947 și IEC/EN 60947-4-1 și oferă protecție IP20.

Dimensiunile compacte de aproximativ 4,5 cm adâncime, 3,8 cm înălțime și 3,6 cm lățime, împreună cu greutatea de numai 0,04 kg, permit montarea fără creșterea semnificativă a spațiului ocupat în tabloul electric.

Avantaje în exploatare

• Configurație 1 contact NO + 1 contact NC.
• Curent termic convențional de 16 A.
• Montaj frontal pe contactor.
• Conexiuni cu șurub.
• Compatibil cu seriile Eaton DILM și DILMP.
• Contacte interblocate mecanic.
• Grad de protecție IP20.
• Conform IEC/EN 60947 și IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea modulului cu modelul de contactor utilizat, configurația necesară a contactelor auxiliare și tipul aplicației. De asemenea, trebuie respectate instrucțiunile Eaton privind montajul frontal și cuplul de strângere al bornelor.

Întrebări frecvente

Ce configurație de contacte are?

Modulul este echipat cu un contact normal deschis (1NO) și un contact normal închis (1NC).

Cu ce contactoare este compatibil?

Este compatibil cu contactoarele Eaton DILM7 până la DILM38 și cu mai multe modele DILMP, conform documentației oficiale.

Ce tip de montaj utilizează?

Modulul este proiectat pentru montaj frontal și se fixează direct pe contactor.

Ce grad de protecție oferă?

Contactul auxiliar are grad de protecție IP20 și este destinat montajului în tablouri electrice protejate.

Informații suplimentare

Contactul auxiliar Eaton DILM32-XHI11 completează gama de accesorii pentru contactoarele DILM și DILMP, oferind extinderea funcțiilor de comandă și semnalizare în instalațiile electrice industriale. Configurația 1NO + 1NC, curentul termic de 16 A, montajul frontal și conformitatea cu standardele IEC/EN 60947 îl recomandă pentru sisteme moderne de automatizare și control al motoarelor electrice.
