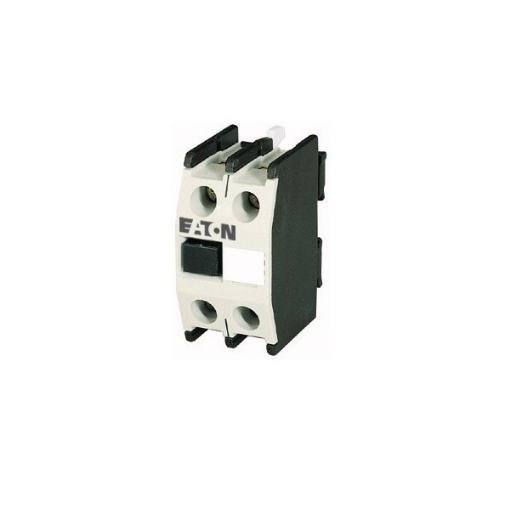

Contact auxiliar Eaton 277946 2P 1N/O+1N/C DILM150-XHI11

Contactul auxiliar Eaton DILM150-XHI11 este un modul frontal cu 2 poli, configurat cu 1 contact normal deschis și 1 contact normal închis, conceput pentru extinderea funcțiilor de comandă și semnalizare ale contactoarelor din seria DILM. În automatizările moderne, monitorizarea precisă a stării echipamentelor contribuie la creșterea siguranței și la simplificarea controlului proceselor industriale.

De ce este important un contact auxiliar într-un sistem de automatizare?

Pe măsură ce instalațiile industriale devin mai complexe, este necesară transmiterea informațiilor privind starea contactoarelor către circuitele de comandă, semnalizare sau automatizare. Contactul auxiliar Eaton DILM150-XHI11 adaugă un contact normal deschis și un contact normal închis fără modificarea funcției principale a contactorului.

Acest accesoriu este destinat montării frontale și utilizează conexiuni cu borne cu șurub. Configurația 1NO plus 1NC permite realizarea circuitelor de feedback, interblocare sau semnalizare, fiind compatibil cu contactoarele Eaton DILM40 până la DILM170 și alte modele compatibile din aceeași familie. Produsul respectă standardele IEC EN 60947 și IEC EN 60947-4-1.

Acest model Eaton este utilizat pentru extinderea funcțiilor contactoarelor fără modificarea structurii instalației existente.

Unde poate fi utilizat contactul auxiliar Eaton DILM150-XHI11?

Modulul este destinat instalațiilor electrice și sistemelor de automatizare în care este necesară monitorizarea poziției contactorului sau transmiterea comenzilor către alte echipamente. Poate fi utilizat în:

• tablouri de automatizare industrială;
• panouri de comandă pentru utilaje;
• sisteme de control al motoarelor electrice;
• instalații HVAC;
• echipamente de distribuție și control industrial.

Datorită compatibilității cu seria Eaton DILM, produsul facilitează integrarea funcțiilor suplimentare fără modificări importante asupra instalației existente.

Ce diferențiatori oferă acest model Eaton?

Fișa tehnică confirmă o configurație cu contacte interblocate conform IEC EN 60947-5-1 Anexa L și utilizarea contactelor auxiliare tip oglindă conform IEC EN 60947-4-1 Anexa F. Modulul suportă un curent termic convențional de 16 A și utilizează montaj frontal cu borne cu șurub pentru o instalare sigură și accesibilă.

Carcasa beneficiază de grad de protecție IP20 și este proiectată pentru funcționare în intervalul de temperatură cuprins între minus 25 grade Celsius și plus 60 grade Celsius în montaj deschis. Dimensiunile compacte de aproximativ 3,9 cm lungime, 2,4 cm lățime și 4,6 cm înălțime permit integrarea ușoară în ansamblul contactorului.

Ce avantaje oferă în utilizare?

• Adaugă un contact NO și un contact NC pentru funcții suplimentare.
• Montaj frontal compatibil cu contactoarele Eaton DILM.
• Conexiuni cu borne cu șurub pentru cablare facilă.
• Compatibil cu numeroase modele DILM40 până la DILM170.
• Respectă standardele IEC EN 60947 și IEC EN 60947-4-1.
• Grad de protecție IP20 pentru instalare în tablouri electrice.
• Construcție compactă care nu ocupă spațiu suplimentar semnificativ.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu modelul de contactor Eaton utilizat și configurarea necesară a contactelor auxiliare. De asemenea, trebuie respectate condițiile de montaj frontal și utilizate secțiunile de conductori recomandate de producător pentru bornele cu șurub.

Întrebări frecvente

Cu ce contactoare este compatibil?

Este compatibil cu contactoarele Eaton din seriile DILM40 până la DILM170 și alte modele compatibile indicate în documentația tehnică.

Ce configurație de contacte oferă?

Include un contact normal deschis și un contact normal închis, configurate în același modul auxiliar.

Unde se montează?

Modulul este proiectat pentru montaj frontal direct pe contactor.

Ce standarde respectă?

Produsul respectă standardele IEC EN 60947 și IEC EN 60947-4-1, conform documentației Eaton.

Informații suplimentare

Contactul auxiliar Eaton DILM150-XHI11 completează funcționalitatea contactoarelor prin extinderea circuitelor de comandă și semnalizare. Configurația 1NO plus 1NC, montajul frontal și compatibilitatea cu seria DILM îl recomandă pentru aplicații industriale unde monitorizarea și controlul precis al echipamentelor reprezintă cerințe importante.
