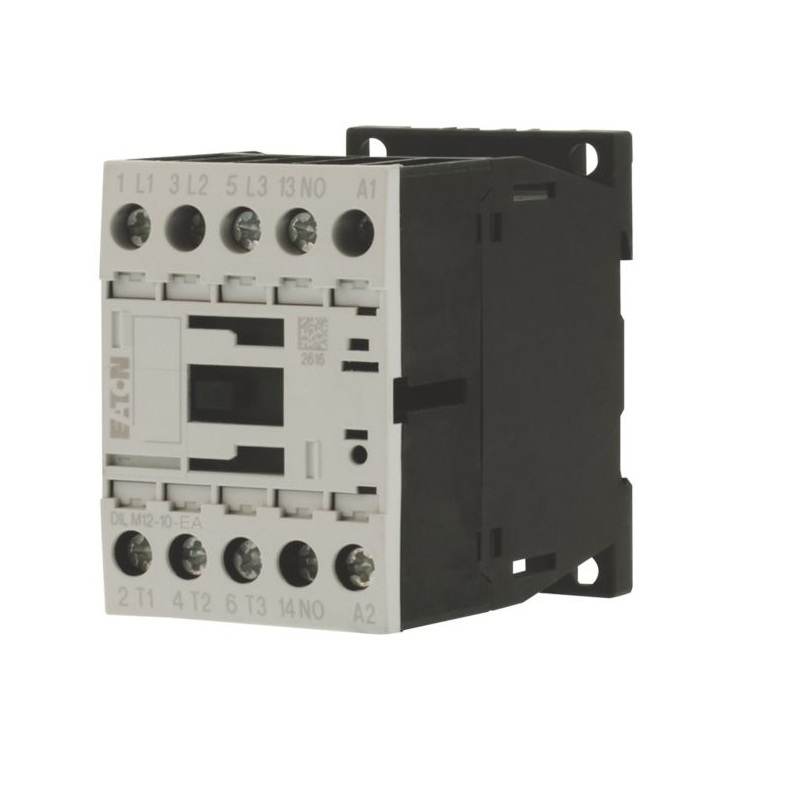

Contactor Eaton 190033 3P 12A DILM12-10 230V50HZ-240V60HZ

Contactorul Eaton DILM12-10-EA 190033 este un contactor de putere cu 3 poli și curent nominal AC-3 de 12 A, destinat comenzii motoarelor electrice și circuitelor de putere. Echipat cu un contact auxiliar normal deschis (1ND) și bobină de comandă la 230 V AC 50 Hz / 240 V AC 60 Hz, acesta oferă o soluție fiabilă pentru automatizări industriale, tablouri electrice și instalații comerciale.

Ce este contactorul Eaton DILM12-10-EA?

DILM12-10-EA face parte din seria Eaton Moeller DILM, concepută pentru comanda motoarelor asincrone și a altor consumatori electrici. Acționarea electromagnetică permite conectarea și deconectarea repetată a circuitelor de putere, contribuind la funcționarea sigură și controlată a instalațiilor electrice.

Modelul este prevăzut cu trei contacte principale normal deschise și un contact auxiliar normal deschis integrat (1ND). Utilizează borne cu șurub pentru conectare și respectă standardul IEC/EN 60947-4-1. De asemenea, este compatibil cu motoarele de eficiență energetică IE3.

Unde poate fi utilizat?

Contactorul Eaton este recomandat pentru tablouri electrice de comandă, centre de comandă motoare, instalații HVAC, pompe, ventilatoare, compresoare, benzi transportoare, echipamente industriale și aplicații comerciale unde este necesară comanda frecventă a motoarelor trifazate.

În categoria de utilizare AC-3 poate controla motoare cu puteri de până la 5,5 kW la 400 V AC, fiind potrivit pentru numeroase aplicații industriale și de automatizare.

Ce diferențiatori oferă acest model Eaton?

Seria DILM este apreciată pentru construcția compactă și fiabilitatea în exploatare. Modelul DILM12-10-EA integrează contactul auxiliar 1ND, utilizează conexiuni cu șurub și permite montarea împreună cu numeroase accesorii Eaton pentru realizarea unor sisteme complete de comandă și protecție.

Contactorul funcționează cu bobină de 230 V AC la 50 Hz și 240 V AC la 60 Hz, are grad de protecție IP20 și poate funcționa la temperaturi cuprinse între -25°C și +60°C. Dimensiunile sunt de aproximativ 7,5 cm lungime, 6,8 cm înălțime și 4,5 cm lățime, iar greutatea este de aproximativ 0,24 kg.

Avantaje în utilizare

• Contactor de putere cu 3 poli.
• Curent nominal AC-3 de 12 A.
• Putere motor până la 5,5 kW la 400 V AC.
• Bobină 230 V AC / 50 Hz și 240 V AC / 60 Hz.
• 1 contact auxiliar normal deschis integrat.
• Borne cu șurub pentru conectare sigură.
• Compatibil cu motoare IE3.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei, curentul nominal al motorului, categoria de utilizare și compatibilitatea cu releul termic și celelalte echipamente din tabloul electric. De asemenea, trebuie respectate instrucțiunile Eaton privind montajul și exploatarea.

Întrebări frecvente

Ce înseamnă configurația 3P + 1ND?

Contactorul are trei contacte principale pentru circuitul de putere și un contact auxiliar normal deschis utilizat pentru comandă, automenținere sau semnalizare.

Ce putere de motor poate controla?

În categoria AC-3 poate comanda motoare trifazate cu puteri de până la 5,5 kW la 380–400 V AC.

Ce tensiune utilizează bobina?

Bobina de comandă funcționează la 230 V AC / 50 Hz și 240 V AC / 60 Hz.

În ce aplicații este recomandat?

Este utilizat pentru comanda motoarelor electrice, pompelor, ventilatoarelor, compresoarelor și a altor echipamente industriale sau comerciale care necesită comutarea repetată a circuitelor de putere.

Contactorul Eaton DILM12-10-EA 190033 oferă o soluție fiabilă pentru controlul motoarelor și al circuitelor de putere în aplicații industriale și comerciale. Curentul nominal AC-3 de 12 A, contactul auxiliar integrat, puterea de până la 5,5 kW la 400 V AC, bobina de 230 V AC și conformitatea cu IEC/EN 60947-4-1 îl recomandă pentru sisteme moderne de automatizare și comandă electrică.
