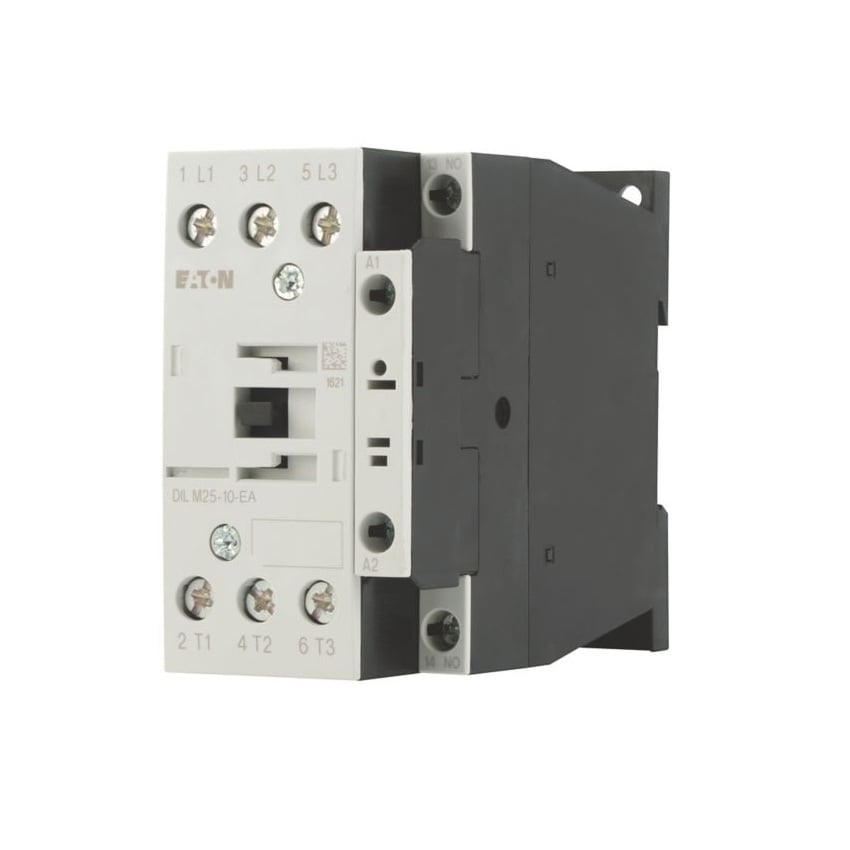

Contactor Eaton 189913 3P 25A DILM25-10 230V50HZ-240V60HZ

Contactorul Eaton DILM25-10 3P 25A cu bobină de comandă 230 V AC 50 Hz / 240 V AC 60 Hz este proiectat pentru comanda și protecția motoarelor electrice și a altor sarcini industriale. Cu trei contacte principale normal deschise, un contact auxiliar NO integrat și o putere de comutare de până la 11 kW la 400 V AC (AC-3), acesta este potrivit pentru aplicații de automatizare, distribuție și control al motoarelor.

Ce este contactorul Eaton DILM25-10?

Contactorul DILM25-10 face parte din seria Eaton Moeller DILM și este un aparat electromagnetic utilizat pentru conectarea și deconectarea automată a circuitelor de putere. Acționarea se realizează prin alimentarea bobinei la 230 V AC / 50 Hz sau 240 V AC / 60 Hz, iar contactele principale permit comandarea sigură a motoarelor trifazate și a altor consumatori industriali.

Modelul este prevăzut cu trei poli principali și un contact auxiliar normal deschis (1 NO), oferind posibilitatea realizării circuitelor de comandă și semnalizare fără accesorii suplimentare. Conexiunile cu șurub facilitează montajul și întreținerea instalației.

Unde poate fi utilizat?

Contactorul Eaton este recomandat pentru tablouri electrice industriale, centre de comandă motoare, instalații HVAC, pompe, compresoare, ventilatoare, benzi transportoare, utilaje și aplicații de automatizare unde este necesară comanda repetitivă a motoarelor electrice.

Categoria de utilizare AC-3 îl recomandă în special pentru pornirea și oprirea motoarelor asincrone cu rotor în scurtcircuit, iar contactul auxiliar integrat poate fi utilizat pentru automenținere, semnalizare sau interblocare electrică.

Ce diferențiatori oferă acest model Eaton?

Modelul DILM25-10 combină un curent nominal AC-3 de 25 A cu o putere nominală de până la 11 kW la 400 V AC. Contactul auxiliar NO integrat reduce necesitatea montării unor accesorii suplimentare, iar seria DILM este compatibilă cu numeroase accesorii Eaton pentru extinderea funcționalității.

Contactorul respectă standardul IEC/EN 60947-4-1, utilizează borne cu șurub și are dimensiuni compacte de aproximativ 9,7 cm lungime, 8,5 cm înălțime și 4,5 cm lățime. Greutatea este de aproximativ 0,43 kg, iar construcția este destinată utilizării în aplicații industriale solicitante.

Ce avantaje oferă în utilizare?

• Contactor trifazat cu 3 poli principali.
• Curent nominal AC-3 de 25 A.
• Putere motor până la 11 kW la 400 V AC.
• Bobină de comandă 230 V AC / 50 Hz și 240 V AC / 60 Hz.
• Un contact auxiliar normal deschis (1 NO) integrat.
• Conexiuni cu șurub pentru montaj sigur.
• Compatibil cu accesoriile din seria Eaton DILM.

Ce trebuie verificat înainte de montaj?

Înainte de instalare este recomandată verificarea tensiunii bobinei, a categoriei de utilizare, a curentului nominal al motorului și a compatibilității cu sistemul de protecție utilizat. De asemenea, trebuie respectate instrucțiunile Eaton privind coordonarea cu siguranțele și releele de protecție.

Întrebări frecvente

Ce înseamnă configurația 3P + 1 NO?

Contactorul are trei contacte principale normal deschise pentru circuitul de putere și un contact auxiliar NO destinat circuitelor de comandă și semnalizare.

Pentru ce putere de motor este recomandat?

În categoria AC-3 poate comanda motoare electrice cu puteri de până la 11 kW la 380–400 V AC.

Ce tensiune utilizează bobina de comandă?

Bobina funcționează la 230 V AC / 50 Hz sau 240 V AC / 60 Hz.

În ce aplicații este utilizat?

Este recomandat pentru comanda motoarelor electrice, pompelor, ventilatoarelor, compresoarelor și altor echipamente industriale comandate automat.

Contactorul Eaton DILM25-10 3P 25A reprezintă o soluție pentru controlul motoarelor și al circuitelor de putere în aplicații industriale și comerciale. Curentul nominal de 25 A, contactul auxiliar integrat, bobina de 230 V AC, puterea de comutare de până la 11 kW și conformitatea cu standardul IEC/EN 60947-4-1 îl recomandă pentru sisteme moderne de automatizare și distribuție electrică.
