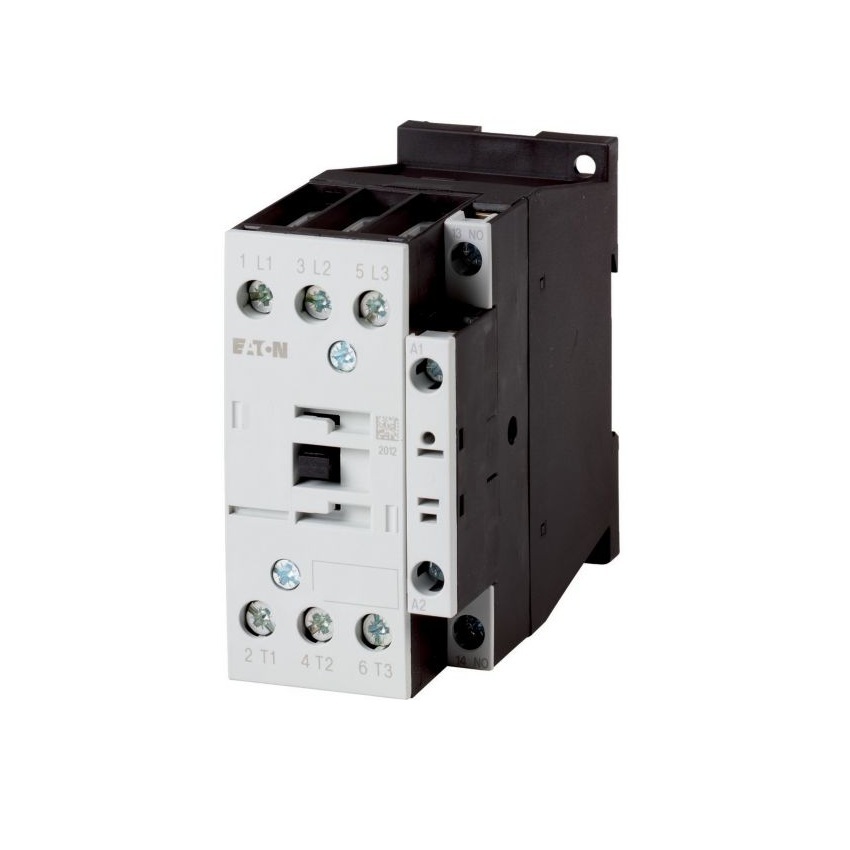

Contactor Eaton 277119 3P 25A DILM25-10 24V50HZ

Contactorul Eaton DILM25-10(24V50HZ) este un contactor de putere tripolar destinat comenzii motoarelor electrice și a altor sarcini industriale. Cu un curent nominal de 25 A, un contact auxiliar normal deschis (1NO), bobină de comandă la 24 V AC / 50 Hz și conexiuni cu șurub, acest model oferă o soluție fiabilă pentru aplicațiile de automatizare și distribuție a energiei electrice.

Ce este un contactor de putere?

Contactorul este un aparat electromecanic utilizat pentru conectarea și deconectarea repetată a circuitelor electrice de putere prin intermediul unei bobine de comandă. Spre deosebire de un întrerupător manual, acesta permite controlul automat al motoarelor, pompelor, ventilatoarelor, compresoarelor și al altor consumatori de putere din instalațiile industriale.

Modelul Eaton DILM25-10 este prevăzut cu trei poli principali, un contact auxiliar normal deschis și bobină de comandă alimentată la 24 V AC / 50 Hz. Curentul nominal de lucru este de 25 A în categoria AC-3, iar contactorul poate comanda motoare trifazate cu puteri de până la 11 kW la 400 V. Este compatibil inclusiv cu motoarele din clasa de eficiență energetică IE3.

Produsul respectă standardele IEC/EN 60947 și IEC/EN 60947-4-1 și face parte din seria profesională Eaton Moeller DILM, utilizată pe scară largă în sistemele moderne de automatizare industrială.

Unde poate fi utilizat contactorul Eaton DILM25-10?

Acest contactor este recomandat pentru numeroase aplicații industriale și comerciale, precum:

• comanda motoarelor electrice trifazate;
• tablouri de automatizare;
• stații de pompare;
• instalații HVAC;
• benzi transportoare și utilaje industriale;
• sisteme de comandă și distribuție a energiei.

Conexiunile cu șurub și compatibilitatea cu accesoriile Eaton permit integrarea rapidă în sistemele de automatizare și în starterele pentru motoare.

Ce diferențiatori oferă seria Eaton DILM?

Seria DILM este proiectată pentru aplicații industriale solicitante și oferă o durată mare de viață mecanică, compatibilitate cu relee termice și accesorii auxiliare, precum și posibilitatea realizării starterelor de motor compacte. Contactele respectă standardul EN 50012, iar construcția este optimizată pentru montaj în tablouri electrice.

Dimensiunile compacte de aproximativ 9,7 cm lungime, 8,5 cm înălțime și 4,5 cm lățime, împreună cu greutatea de aproximativ 0,43 kg, permit instalarea în tablouri electrice cu spațiu limitat.

Avantaje în exploatare

• 3 poli principali pentru circuite trifazate.
• Curent nominal AC-3 de 25 A.
• Bobină de comandă 24 V AC / 50 Hz.
• 1 contact auxiliar normal deschis (1NO).
• Putere motor până la 11 kW la 400 V.
• Compatibil cu motoare IE3.
• Conexiuni principale cu șurub.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei de comandă, curentul nominal al motorului, categoria de utilizare și compatibilitatea cu releul termic sau celelalte accesorii Eaton utilizate în aplicație. De asemenea, trebuie respectate condițiile de montaj și temperatura de funcționare specificate de producător.

Întrebări frecvente

Ce tensiune are bobina de comandă?

Bobina funcționează la 24 V AC, 50 Hz.

Ce putere a motorului poate comanda?

Contactorul poate comanda motoare trifazate de până la 11 kW la 400 V în categoria AC-3.

Câte contacte auxiliare sunt disponibile din fabrică?

Modelul este echipat cu un contact auxiliar normal deschis (1NO).

Este compatibil cu motoarele IE3?

Da. Documentația oficială Eaton confirmă compatibilitatea cu motoarele din clasa de eficiență IE3.

Informații suplimentare

Contactorul Eaton DILM25-10(24V50HZ) face parte din seria profesională DILM pentru comanda motoarelor electrice și a sarcinilor industriale. Curentul nominal de 25 A, configurația cu 3 poli și 1 contact auxiliar NO, bobina de 24 V AC și conformitatea cu standardele IEC/EN 60947-4-1 îl recomandă pentru aplicații de automatizare, distribuție și control al motoarelor în instalațiile industriale și comerciale.
