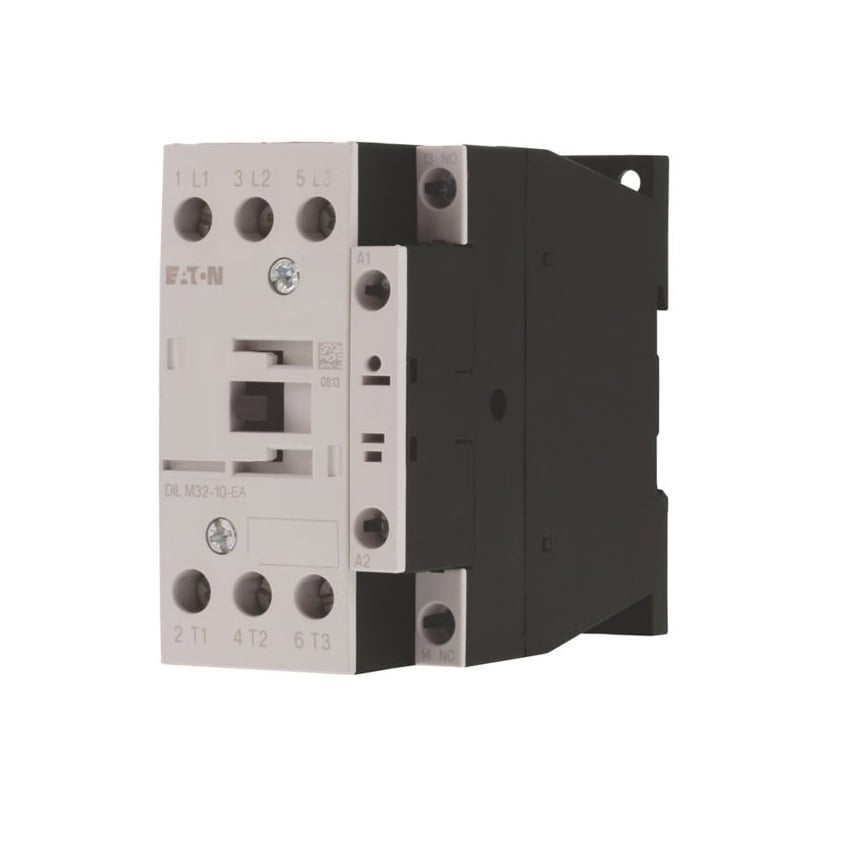

Contactor Eaton 189917 3P 32A DILM32-10230V50HZ-240V60HZ

Contactorul Eaton DILM32-10-EA 189917 este un contactor de putere cu 3 poli, curent nominal AC-3 de 32 A și un contact auxiliar normal deschis (1ND), destinat comenzii motoarelor electrice și circuitelor de putere. Echipat cu bobină de comandă la 230 V AC 50 Hz / 240 V AC 60 Hz și conexiuni cu șurub, acesta oferă o soluție fiabilă pentru aplicații industriale și comerciale.

Ce este contactorul Eaton DILM32-10-EA?

DILM32-10-EA face parte din seria Eaton Moeller DILM, destinată comenzii motoarelor asincrone și a altor consumatori electrici. Prin acționarea electromagnetică, contactorul permite conectarea și deconectarea repetată a circuitelor de putere, fiind utilizat în instalații unde este necesară automatizarea echipamentelor electrice.

Modelul este prevăzut cu trei contacte principale normal deschise și un contact auxiliar normal deschis integrat. Utilizează borne cu șurub pentru conectare și respectă standardul IEC/EN 60947-4-1. De asemenea, este compatibil cu motoarele de înaltă eficiență energetică IE3.

Unde poate fi utilizat?

Contactorul Eaton este recomandat pentru tablouri electrice, centre de comandă motoare, instalații HVAC, pompe, ventilatoare, compresoare, benzi transportoare, utilaje industriale și alte aplicații unde este necesară comanda motoarelor trifazate.

În categoria de utilizare AC-3 poate controla motoare cu puteri de până la 15 kW la 380–400 V AC, fiind potrivit pentru numeroase aplicații industriale și sisteme de automatizare.

Ce diferențiatori oferă acest model Eaton?

Seria DILM este concepută pentru exploatare intensivă și integrare ușoară în tablouri electrice. Modelul DILM32-10-EA include contact auxiliar 1ND, permite montarea accesoriilor frontale și laterale și poate fi utilizat împreună cu relee termice Eaton pentru realizarea unor sisteme complete de protecție și comandă.

Contactorul utilizează bobină de comandă la 230 V AC / 50 Hz și 240 V AC / 60 Hz, dispune de conexiuni cu șurub și are dimensiuni compacte de aproximativ 9,7 cm lungime, 8,5 cm înălțime și 4,5 cm lățime. Greutatea este de aproximativ 0,43 kg, iar temperatura de funcționare este cuprinsă între -25°C și +50°C.

Avantaje în utilizare

• Contactor de putere cu 3 poli.
• Curent nominal AC-3 de 32 A.
• Comandă motoare de până la 15 kW la 400 V AC.
• Bobină 230 V AC / 50 Hz și 240 V AC / 60 Hz.
• 1 contact auxiliar normal deschis integrat.
• Conexiuni cu șurub.
• Compatibil cu motoare IE3.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei, curentul nominal al motorului, categoria de utilizare și compatibilitatea cu releul termic și celelalte echipamente din tabloul electric. De asemenea, se recomandă respectarea instrucțiunilor Eaton privind montajul și exploatarea.

Întrebări frecvente

Ce înseamnă configurația 3P + 1ND?

Contactorul are trei contacte principale pentru circuitul de putere și un contact auxiliar normal deschis utilizat pentru comandă, automenținere sau semnalizare.

Ce putere de motor poate controla?

În categoria AC-3 poate comanda motoare trifazate cu puteri de până la 15 kW la 380–400 V AC.

Ce tensiune utilizează bobina?

Bobina de comandă funcționează la 230 V AC / 50 Hz și 240 V AC / 60 Hz.

În ce aplicații este recomandat?

Este utilizat pentru comanda motoarelor electrice, pompelor, ventilatoarelor, compresoarelor, instalațiilor HVAC și a altor echipamente industriale care necesită comutarea frecventă a circuitelor de putere.

Contactorul Eaton DILM32-10-EA 189917 oferă o soluție fiabilă pentru controlul motoarelor și al circuitelor de putere în aplicații industriale și comerciale. Curentul nominal AC-3 de 32 A, puterea de până la 15 kW la 400 V AC, contactul auxiliar integrat, bobina de 230 V AC / 240 V AC și conformitatea cu IEC/EN 60947-4-1 îl recomandă pentru sisteme moderne de automatizare și distribuție electrică.
