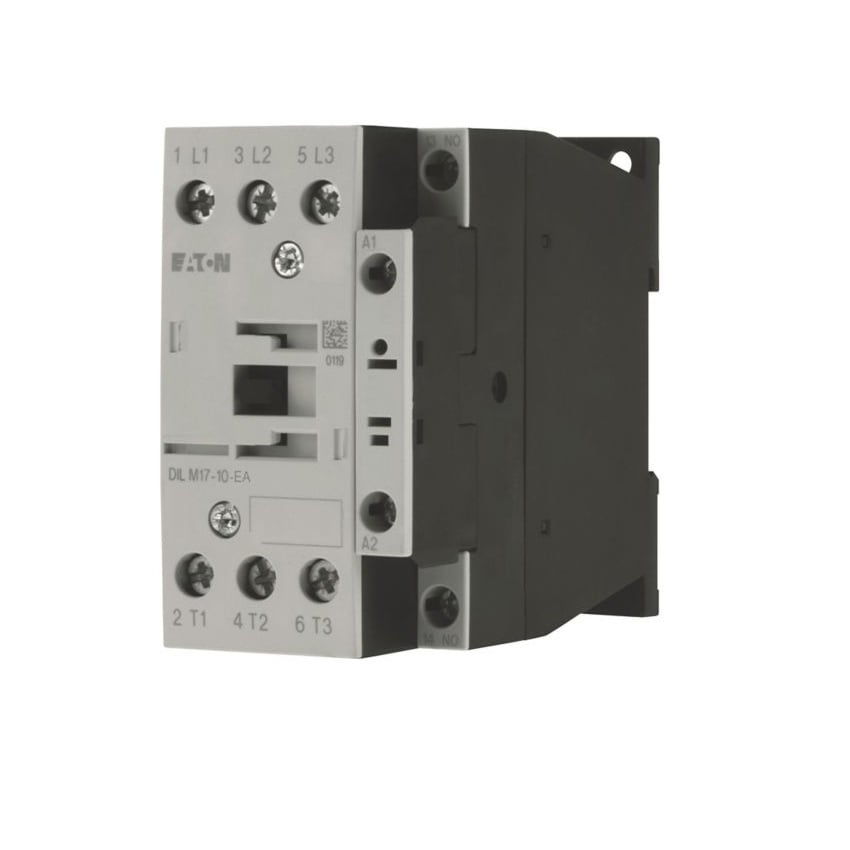

Contactor Eaton 189909 3P DILM17-10 230V50HZ-240V60HZ

Contactorul Eaton DILM17-10-EA 189909 este un contactor de putere cu 3 poli, destinat comenzii motoarelor electrice și a altor consumatori industriali. Cu un curent nominal de 17 A, bobină de comandă la 230 V AC 50 Hz / 240 V AC 60 Hz și un contact auxiliar normal deschis integrat, acesta oferă o soluție fiabilă pentru automatizarea instalațiilor electrice și controlul echipamentelor trifazate.

Ce este contactorul Eaton DILM17-10-EA?

Contactorul DILM17-10-EA face parte din seria Eaton Moeller DILM și este proiectat pentru comanda motoarelor asincrone și a altor sarcini electrice. Acționarea electromagnetică permite conectarea și deconectarea repetată a circuitelor de putere, fără intervenție manuală, contribuind la funcționarea sigură și eficientă a instalațiilor industriale.

Modelul dispune de trei contacte principale normal deschise și un contact auxiliar NO integrat, fiind prevăzut cu borne cu șurub pentru o conexiune sigură și rapidă. Respectă standardul IEC/EN 60947-4-1 și este compatibil cu motoare din clasa de eficiență IE3.

Unde poate fi utilizat?

Contactorul Eaton este recomandat pentru tablouri electrice, centre de comandă motoare, instalații HVAC, pompe, ventilatoare, compresoare, benzi transportoare, utilaje industriale și alte aplicații unde este necesară comanda repetitivă a motoarelor trifazate.

Categoria de utilizare AC-3 îl recomandă pentru pornirea și oprirea motoarelor asincrone în timpul funcționării, iar puterea de comutare de până la 7,5 kW la 400 V îl face potrivit pentru numeroase aplicații industriale și comerciale.

Ce diferențiatori oferă acest model Eaton?

Modelul DILM17-10-EA combină dimensiunile compacte cu performanțele ridicate specifice gamei Eaton DILM. Curentul nominal de 17 A, contactul auxiliar integrat și compatibilitatea cu accesoriile Eaton permit realizarea unor sisteme de automatizare flexibile și ușor de extins.

Contactorul utilizează borne cu șurub, funcționează cu bobină de 230 V AC la 50 Hz și 240 V AC la 60 Hz și este proiectat pentru temperaturi cuprinse între -25°C și +60°C. Dimensiunile sunt de aproximativ 9,7 cm lungime, 8,5 cm înălțime și 4,5 cm lățime, iar greutatea este de aproximativ 0,43 kg.

Ce avantaje oferă în utilizare?

• Contactor de putere cu 3 poli.
• Curent nominal de 17 A.
• Putere motor până la 7,5 kW la 400 V AC.
• Bobină 230 V AC / 50 Hz și 240 V AC / 60 Hz.
• 1 contact auxiliar normal deschis integrat.
• Borne cu șurub pentru conectare sigură.
• Compatibil cu accesoriile Eaton DILM.
• Conform standardului IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei, curentul nominal al motorului, categoria de utilizare și compatibilitatea cu releul de protecție sau celelalte echipamente din tabloul electric. De asemenea, trebuie respectate instrucțiunile Eaton privind montajul și exploatarea.

Întrebări frecvente

Ce înseamnă configurația 3P + 1 NO?

Contactorul are trei contacte principale normal deschise pentru circuitul de putere și un contact auxiliar NO utilizat pentru comandă, semnalizare sau automenținere.

Ce putere de motor poate controla?

În categoria AC-3 poate controla motoare asincrone cu puteri de până la 7,5 kW la 380–400 V AC.

Ce tensiune utilizează bobina?

Bobina funcționează la 230 V AC / 50 Hz sau 240 V AC / 60 Hz, fiind compatibilă cu majoritatea instalațiilor electrice industriale și comerciale.

În ce aplicații este recomandat?

Este utilizat pentru comanda motoarelor electrice, pompelor, ventilatoarelor, compresoarelor, instalațiilor HVAC și a altor echipamente industriale care necesită comutare frecventă.

Contactorul Eaton DILM17-10-EA 189909 oferă o soluție fiabilă pentru comanda motoarelor și a circuitelor de putere. Curentul nominal de 17 A, puterea de până la 7,5 kW la 400 V AC, contactul auxiliar NO integrat, bobina de 230 V AC și conformitatea cu standardul IEC/EN 60947-4-1 îl recomandă pentru aplicații moderne de automatizare și distribuție electrică.
