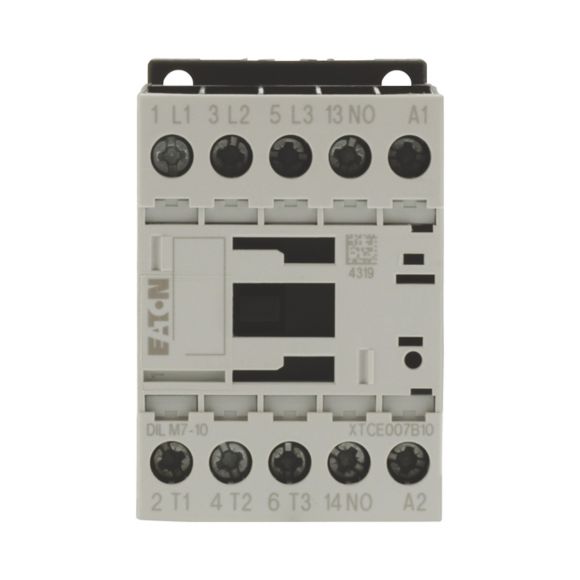

Contactor Eaton 190025 3P DILM7-10 230V50HZ-240V60HZ

Contactorul Eaton DILM7-10 3P 7A cu bobină de comandă 230 V AC 50 Hz / 240 V AC 60 Hz este destinat comenzii motoarelor electrice și altor consumatori industriali în instalații de automatizare. Echipat cu trei contacte principale normal deschise și un contact auxiliar NO integrat, acesta permite realizarea circuitelor de comandă și protecție pentru motoare cu puteri de până la 3 kW la 400 V AC.

Ce este contactorul Eaton DILM7-10?

Contactorul DILM7-10 face parte din seria Eaton Moeller DILM și este un aparat electromagnetic utilizat pentru conectarea și deconectarea automată a circuitelor de putere. Alimentarea bobinei la 230 V AC / 50 Hz sau 240 V AC / 60 Hz acționează cele trei contacte principale, permițând controlul sigur al motoarelor trifazate și al altor echipamente electrice.

Modelul este prevăzut cu un contact auxiliar normal deschis (1 NO), util pentru circuite de automenținere, semnalizare sau interblocare electrică. Conexiunile cu șurub facilitează instalarea și întreținerea în tablouri electrice și panouri de automatizare.

Unde poate fi utilizat?

Contactorul Eaton DILM7-10 este recomandat pentru centre de comandă motoare, tablouri electrice industriale, instalații HVAC, pompe, ventilatoare, compresoare, utilaje și alte aplicații unde este necesară comanda repetitivă a motoarelor electrice trifazate.

Categoria de utilizare AC-3 îl recomandă pentru pornirea și oprirea motoarelor asincrone, iar construcția compactă permite integrarea în tablouri cu spațiu limitat fără a compromite accesul la conexiuni.

Ce diferențiatori oferă acest model Eaton?

Principalul avantaj al modelului DILM7-10 îl reprezintă combinația dintre dimensiunile compacte, contactul auxiliar integrat și compatibilitatea cu accesoriile din gama Eaton DILM. Curentul nominal AC-3 de 7 A permite controlul motoarelor cu puteri de până la 3 kW la 380–400 V AC.

Contactorul respectă standardul IEC/EN 60947-4-1, utilizează borne cu șurub și are dimensiuni compacte de aproximativ 7,5 cm lungime, 6,8 cm înălțime și 4,5 cm lățime. Funcționează la temperaturi cuprinse între -25°C și +60°C și este conform CE și RoHS.

Ce avantaje oferă în utilizare?

• Contactor trifazat cu 3 poli principali.
• Curent nominal AC-3 de 7 A.
• Putere motor până la 3 kW la 400 V AC.
• Bobină 230 V AC / 50 Hz și 240 V AC / 60 Hz.
• Contact auxiliar normal deschis (1 NO) integrat.
• Conexiuni cu șurub pentru montaj sigur.
• Compatibil cu accesoriile Eaton din seria DILM.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei, curentul nominal al motorului, categoria de utilizare și compatibilitatea cu sistemul de protecție utilizat. De asemenea, este recomandată respectarea instrucțiunilor Eaton privind montajul și coordonarea cu releele de protecție și siguranțele.

Întrebări frecvente

Ce înseamnă configurația 3P + 1 NO?

Contactorul are trei contacte principale normal deschise pentru circuitul de putere și un contact auxiliar NO destinat circuitelor de comandă și semnalizare.

Pentru ce putere de motor este recomandat?

În categoria AC-3 poate controla motoare electrice cu puteri de până la 3 kW la 380–400 V AC.

Ce tensiune utilizează bobina de comandă?

Bobina funcționează la 230 V AC / 50 Hz sau 240 V AC / 60 Hz.

În ce aplicații este utilizat?

Este recomandat pentru comanda motoarelor electrice, pompelor, ventilatoarelor, compresoarelor și altor echipamente utilizate în instalații industriale și comerciale.

Contactorul Eaton DILM7-10 3P 7A oferă o soluție pentru controlul motoarelor și al circuitelor de putere de mică putere. Curentul nominal AC-3 de 7 A, contactul auxiliar integrat, bobina de 230 V AC, puterea de comutare de până la 3 kW și conformitatea cu standardul IEC/EN 60947-4-1 îl recomandă pentru aplicații moderne de automatizare și distribuție electrică.
