Contactor modular Eaton 248849 25A 2NO+2NC 230V

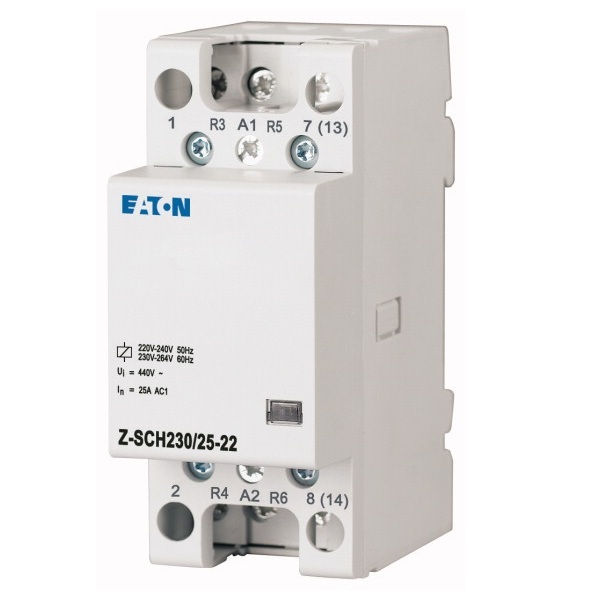

Contactor modular Eaton Z-SCH230/25-22 este un aparat de comutație de 25 A, cu patru contacte principale configurate 2NO+2NC și bobină de comandă la 230 VAC, 50 Hz. Modelul 248849 ocupă două module, are grad de protecție IP40 și este destinat comutării controlate a sarcinilor electrice atunci când schema contactelor, tensiunea bobinei și categoria de utilizare corespund aplicației.

Când alegi Eaton Z-SCH230/25-22

Z-SCH230/25-22 este potrivit atunci când ai nevoie de un contactor modular de 25 A cu două contacte normal deschise și două contacte normal închise. Configurația 2NO+2NC permite realizarea unor funcții de comutare în care este necesară schimbarea simultană a stării mai multor circuite comandate prin aceeași bobină.

Modelul trebuie ales după schema electrică reală. Un contactor de 25 A cu 4NO, 2NO sau altă combinație de contacte nu este automat echivalent cu această variantă, chiar dacă tensiunea bobinei și curentul nominal sunt identice.

Ce înseamnă configurația 2NO+2NC

Configurația 2NO+2NC înseamnă două contacte normal deschise și două contacte normal închise. În starea nealimentată a bobinei, contactele NO sunt deschise, iar contactele NC sunt închise. La acționarea contactorului, starea acestora se inversează conform construcției aparatului.

Această combinație oferă mai multă flexibilitate decât o configurație formată exclusiv din contacte NO sau NC, însă alegerea trebuie făcută după schema de comandă. Numărul total de contacte este de patru.

Bobină de comandă la 230 VAC

Bobina Eaton Z-SCH230/25-22 este destinată alimentării la 230 VAC, 50 Hz. Tensiunea bobinei este unul dintre cei mai importanți parametri de verificat înainte de comandă, deoarece un contactor cu bobină la altă tensiune nu este un înlocuitor direct.

Tensiunea de excitație admisă este specificată de producător într-un domeniu corespunzător alimentării nominale de 230 V. În practică, circuitul de comandă trebuie să fie proiectat pentru această tensiune și pentru tipul AC al bobinei.

Curent nominal de 25 A și categoria AC-1

Contactorul are un curent nominal de 25 A și este încadrat de Eaton în categoria de utilizare AC-1. Curentul nominal nu trebuie interpretat separat de tipul sarcinii, deoarece capacitatea de comutare depinde de categoria de utilizare și de caracteristicile circuitului.

Prin urmare, un contactor modular 25A nu se selectează numai după valoarea de 25 A. Pentru alegerea corectă trebuie verificate sarcina comandată, categoria de utilizare, tensiunea de funcționare, frecvența de comutare și configurația contactelor.

Format modular de 2 module

Eaton Z-SCH230/25-22 are lățimea de 35 mm și ocupă două spații modulare. Înălțimea produsului este de 60 mm, iar adâncimea este de 85 mm. Formatul modular facilitează integrarea în tablouri electrice cu spațiu disponibil pentru două module.

Gradul de protecție al aparatului este IP40. Acesta caracterizează produsul și nu trebuie confundat cu gradul de protecție al întregului tablou electric, care depinde de carcasa și configurația ansamblului.

Ce verifici înainte de cumpărare

Contactor modular Eaton Z-SCH230/25-22 trebuie ales după configurația completă a circuitului de comandă și de putere. Dacă înlocuiești un aparat existent, verifică modelul, tensiunea bobinei și schema contactelor, nu doar curentul nominal.

• Curent nominal: 25 A.
• Configurație contacte: 2NO+2NC.
• Număr contacte: 4.
• Tensiune bobină: 230 VAC.
• Frecvență bobină: 50 Hz.
• Categorie de utilizare: AC-1.
• Număr module: 2.
• Lățime: 35 mm.
• Grad de protecție: IP40.
• Model: Z-SCH230/25-22.
• Cod Eaton: 248849.
• EAN: 4015082488499.

Pentru alte configurații și curenți nominali poți consulta gama de contactoare. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea contactorului doar după valoarea de 25 A. Curentul nominal nu este suficient pentru identificarea produsului potrivit. Tensiunea bobinei, categoria de utilizare și schema contactelor trebuie verificate separat.

Confundarea configurației 2NO+2NC cu 4NO. Ambele variante pot avea patru contacte, dar funcționarea lor este diferită. Z-SCH230/25-22 are două contacte normal deschise și două normal închise.

Ignorarea tensiunii bobinei. Modelul 248849 are bobină pentru 230 VAC. Un contactor cu bobină la 24 V, 110 V sau altă tensiune nu este un înlocuitor direct doar pentru că are tot 25 A.

Presupunerea că 25 A se aplică identic oricărei sarcini. Categoria de utilizare AC-1 trebuie luată în calcul, deoarece tipul sarcinii influențează solicitarea contactelor și alegerea contactorului.

Întrebări frecvente

Ce înseamnă 2NO+2NC la Eaton Z-SCH230/25-22?

Configurația 2NO+2NC înseamnă două contacte normal deschise și două contacte normal închise. Contactele își schimbă starea atunci când bobina contactorului este acționată. Această configurație trebuie să corespundă schemei electrice în care va fi utilizat aparatul.

Ce tensiune are bobina contactorului Eaton 248849?

Eaton 248849 are bobină de comandă la 230 VAC, 50 Hz. Tensiunea bobinei este distinctă de tensiunea circuitului comutat și trebuie verificată înainte de înlocuirea unui contactor existent sau de integrarea produsului într-un circuit nou.

Ce înseamnă curent nominal de 25 A?

Eaton Z-SCH230/25-22 are un curent nominal de 25 A. Această valoare trebuie interpretată împreună cu categoria de utilizare AC-1 și cu tipul sarcinii comandate. Alegerea unui contactor nu se face numai după amperaj.

Cât spațiu ocupă contactorul Eaton Z-SCH230/25-22?

Eaton Z-SCH230/25-22 ocupă două spații modulare și are lățimea de 35 mm. Produsul are 60 mm înălțime și 85 mm adâncime, astfel că spațiul disponibil în tablou trebuie verificat înainte de montaj.

Este un contactor 4NO echivalent cu acest model?

Un contactor 4NO nu este echivalent cu Eaton Z-SCH230/25-22. Acest model are configurația 2NO+2NC, deci două contacte sunt normal deschise și două sunt normal închise. Schema de comandă trebuie să prevadă exact această configurație.
