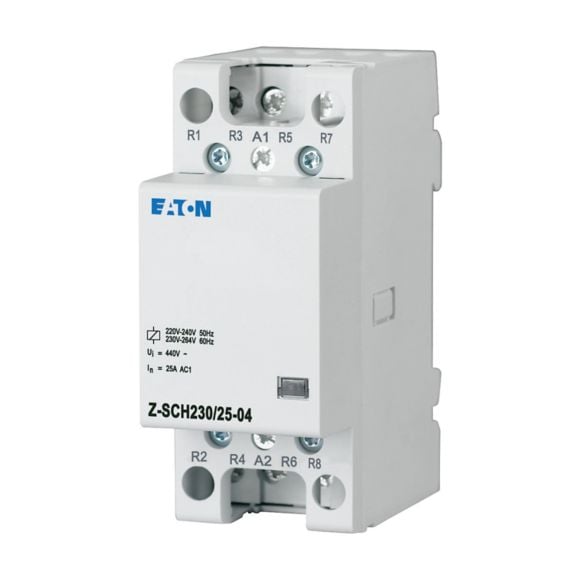

Contactor modular Eaton 248848 25A 4N/C 230VAC Z-SCH230/25-04

Contactorul modular Eaton Z-SCH230/25-04 este destinat comenzii automate a circuitelor electrice în aplicații rezidențiale, comerciale și industriale. Cu un curent nominal de 25 A, patru contacte normal închise și bobină de comandă la 230 V AC, acesta permite automatizarea alimentării diferitelor echipamente și integrarea în tablouri electrice moderne.

Ce este contactorul modular Eaton Z-SCH230/25-04?

Contactorul modular Eaton Z-SCH230/25-04 este un aparat de comutație proiectat pentru montaj pe șină DIN, utilizat pentru conectarea și deconectarea automată a circuitelor electrice. Modelul dispune de patru contacte normal închise (4 NC), un curent nominal de 25 A și ocupă două module în tabloul electric.

Acesta este recomandat pentru controlul iluminatului, sistemelor HVAC, pompelor, echipamentelor electrice și altor consumatori care necesită comutare frecventă prin intermediul unui circuit de comandă. Funcționarea cu bobină la 230 V AC îl face compatibil cu majoritatea instalațiilor electrice de joasă tensiune utilizate în clădiri.

Contactorul respectă standardele IEC/EN 60947-4-1 și IEC/EN 61095, fiind proiectat pentru aplicații de comandă și automatizare în instalații electrice de joasă tensiune.

Unde poate fi utilizat?

Modelul Eaton este destinat montării în tablouri electrice din clădiri rezidențiale, comerciale, administrative și industriale. Poate fi utilizat pentru controlul circuitelor de iluminat, instalațiilor de climatizare, sistemelor de încălzire, pompelor, ventilației și altor echipamente alimentate electric.

Configurația cu patru contacte normal închise îl recomandă pentru aplicațiile în care logica de comandă impune întreruperea simultană a mai multor circuite sau realizarea unor funcții de interblocare și automatizare.

Datorită construcției modulare, contactorul se montează rapid pe șină DIN și poate fi integrat împreună cu siguranțe automate, întrerupătoare diferențiale și alte echipamente modulare Eaton.

Ce diferențiatori oferă modelul Z-SCH230/25-04?

Unul dintre principalele avantaje ale acestui contactor îl reprezintă configurația cu patru contacte normal închise, care permite realizarea unor scheme de comandă complexe fără utilizarea unor contacte auxiliare suplimentare. Curentul nominal de 25 A îl recomandă pentru numeroase aplicații de distribuție și automatizare.

Bobina de comandă funcționează la 230 V AC, iar construcția compactă ocupă doar două module în tabloul electric. Gradul de protecție IP40 și posibilitatea montării de accesorii suplimentare contribuie la flexibilitatea utilizării în diverse aplicații. Dimensiunile produsului sunt de 8,5 cm lungime, 6 cm înălțime și 3,5 cm lățime.

Contactorul modular Eaton permite automatizarea sigură a circuitelor electrice în instalațiile de joasă tensiune.

Configurația 4 NC oferă posibilitatea realizării unor funcții de comandă și interblocare adaptate aplicațiilor industriale și comerciale.

Ce avantaje oferă în utilizare?

• Curent nominal de 25 A.
• Patru contacte normal închise (4 NC).
• Bobină de comandă la 230 V AC, 50 Hz.
• Montaj rapid pe șină DIN.
• Construcție modulară de 2 module.
• Compatibil cu accesorii suplimentare Eaton.
• Grad de protecție IP40.
• Conform cu standardele IEC/EN 60947-4-1 și IEC/EN 61095.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea circuitului de comandă, configurația contactelor și curentul nominal necesar aplicației. De asemenea, este recomandată verificarea spațiului disponibil în tabloul electric și compatibilitatea cu celelalte echipamente modulare.

Contactorul ocupă două module și are dimensiunile de 8,5 cm lungime, 6 cm înălțime și 3,5 cm lățime. Temperatura de funcționare este cuprinsă între -40 °C și +60 °C, conform documentației Eaton.

Întrebări frecvente

Care este rolul unui contactor modular?

Permite conectarea și deconectarea automată a circuitelor electrice prin intermediul unui semnal de comandă.

Câte contacte are acest model?

Modelul Eaton Z-SCH230/25-04 este prevăzut cu patru contacte normal închise (4 NC).

La ce tensiune funcționează bobina?

Bobina este alimentată la 230 V AC, 50 Hz.

Care este curentul nominal?

Curentul nominal este de 25 A.

Pe ce tip de montaj se instalează?

Produsul este destinat montării pe șină DIN și ocupă două module în tabloul electric.

În ce aplicații poate fi utilizat?

Poate controla circuite de iluminat, instalații HVAC, pompe, sisteme de încălzire și alte echipamente electrice alimentate în curent alternativ.
