Contactor modular Eaton 120853 25A IP40 1M 2NO Z-SCH230-1-25-20

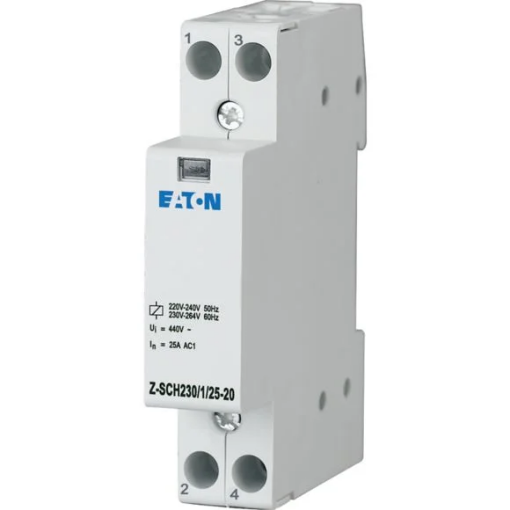

Contactor modular Eaton Z-SCH230/1/25-20 120853 este un aparat de comutație de 25 A, cu două contacte normal deschise 2NO și bobină de comandă la 230 V AC. Construcția de 1 modul și gradul de protecție IP40 permit integrarea compactă în tablouri electrice, iar categoria de utilizare AC-1 definește condițiile în care trebuie evaluată sarcina comandată.

2 contacte normal deschise și curent nominal de 25 A

Modelul Z-SCH230/1/25-20 are două contacte normal deschise 2NO. În starea nealimentată a bobinei, contactele sunt deschise, iar alimentarea bobinei determină închiderea lor și comutarea circuitului conectat.

Curentul nominal este de 25 A. Această valoare nu trebuie interpretată independent de categoria de utilizare și de tipul sarcinii, deoarece curentul admisibil și comportamentul contactorului depind de condițiile efective de comutare.

Bobină de comandă la 230 V AC

Acest contactor modular Eaton utilizează o bobină de comandă la 230 V AC. Tensiunea circuitului de comandă este un criteriu esențial la alegere, deoarece trebuie să corespundă tensiunii disponibile în automatizarea sau schema electrică în care va fi integrat aparatul.

Intervalul declarat pentru tensiunea de excitație este 195,5-253 V AC. Prin urmare, modelul trebuie diferențiat de contactoarele similare de 25 A prevăzute cu bobine pentru alte tensiuni de comandă, chiar dacă aspectul exterior și configurația contactelor sunt asemănătoare.

Un singur modul pentru integrare compactă în tablou

Z-SCH230/1/25-20 ocupă 1 spațiu modular și are o lățime de 17,7 mm. Dimensiunile aparatului sunt 17,7 mm lățime, 85 mm înălțime și 65 mm adâncime, cu o adâncime de încastrare de 60 mm.

Formatul îngust este util atunci când spațiul disponibil în tabloul electric trebuie administrat atent. Înainte de montaj trebuie verificat însă și spațiul necesar pentru conductoare, disiparea termică și accesul la borne, nu doar numărul de module ocupate.

Grad de protecție IP40 și domeniu de temperatură

Gradul de protecție declarat pentru aparat este IP40. Acesta trebuie interpretat împreună cu modul de instalare și cu protecția oferită de tabloul sau carcasa în care este montat contactorul.

Temperatura ambiantă de funcționare este cuprinsă între -40 °C și +60 °C. Puterea disipată dependentă de curent este de 7,2 W, parametru relevant la dimensionarea termică a tablourilor în care sunt instalate mai multe aparate modulare apropiate.

Categoria de utilizare AC-1

Modelul are categoria de utilizare AC-1 conform EN IEC 60947-4-1. Categoria de utilizare trebuie verificată înainte de alegerea unui contactor, deoarece definește tipul de sarcină și condițiile de comutare pentru care sunt valabile caracteristicile declarate.

Prin urmare, simpla mențiune „25 A” nu înseamnă că aparatul poate comanda orice consumator de 25 A. Pentru sarcini cu regimuri de pornire sau comutare diferite trebuie verificată categoria necesară și dimensionarea prevăzută în proiect.

Ce verifici înainte de alegere

Pentru acest contactor modular, verificarea corectă pornește de la schema circuitului de comandă și de la caracteristicile sarcinii. Modelul este identificat exact prin codul Z-SCH230/1/25-20 și numărul de catalog 120853.

• Curent nominal: 25 A.
• Contacte: 2NO, două contacte normal deschise.
• Bobină: 230 V AC.
• Categorie de utilizare: AC-1.
• Grad de protecție: IP40.
• Lățime: 1 modul, 17,7 mm.
• Temperatură de funcționare: -40 °C până la +60 °C.

Pentru compararea cu alte configurații și amperaje poți consulta gama de contactoare și secțiunea de comandă și semnalizare modulară. Pentru alte aparate ale producătorului este disponibilă și selecția Eaton.

Erori frecvente

Alegerea doar după curentul de 25 A. Curentul nominal trebuie corelat cu categoria de utilizare și cu sarcina comandată. Un contactor de 25 A proiectat pentru un anumit regim nu este automat potrivit pentru orice consumator care are un curent apropiat.

Ignorarea tensiunii bobinei. Z-SCH230/1/25-20 utilizează o bobină la 230 V AC. Dacă circuitul de comandă funcționează la altă tensiune, este necesară o variantă compatibilă, nu conectarea acestui model în afara parametrilor declarați.

Confundarea configurației 2NO cu alte variante. Acest model are două contacte normal deschise și niciun contact normal închis. Dacă schema necesită contacte NC sau o combinație NO/NC, trebuie aleasă configurația corespunzătoare.

Folosirea IP40 ca argument pentru orice mediu de instalare. Gradul IP40 aparține aparatului, dar protecția ansamblului final depinde și de tabloul în care este montat. Mediul de instalare trebuie evaluat la nivelul întregii incinte.

Întrebări frecvente

Ce înseamnă 2NO la contactorul Eaton 120853?

Eaton Z-SCH230/1/25-20 120853 are două contacte normal deschise, notate 2NO. Contactele sunt deschise atunci când bobina nu este alimentată și se închid la acționarea contactorului, permițând comutarea circuitelor prevăzute în schema electrică.

Ce tensiune are bobina contactorului Z-SCH230/1/25-20?

Contactorul Eaton Z-SCH230/1/25-20 are bobină de comandă la 230 V AC, cu interval declarat de excitație 195,5-253 V AC. Tensiunea bobinei trebuie să corespundă circuitului de comandă; nu trebuie confundată cu valoarea curentului nominal de 25 A a contactorului.

Câte module ocupă Eaton 120853?

Eaton 120853 ocupă un singur spațiu modular și are lățimea de 17,7 mm. Formatul compact permite integrarea în tablouri cu spațiu limitat, dar la proiectare trebuie luate în calcul și cablarea, disiparea termică și distanțele necesare celorlalte aparate.

Ce înseamnă categoria AC-1 pentru acest contactor?

Categoria AC-1 descrie condițiile de utilizare declarate pentru Eaton Z-SCH230/1/25-20 conform EN IEC 60947-4-1. Categoria de utilizare trebuie corelată cu tipul sarcinii comandate, deoarece curentul nominal de 25 A nu este suficient singur pentru a stabili compatibilitatea unei aplicații.
