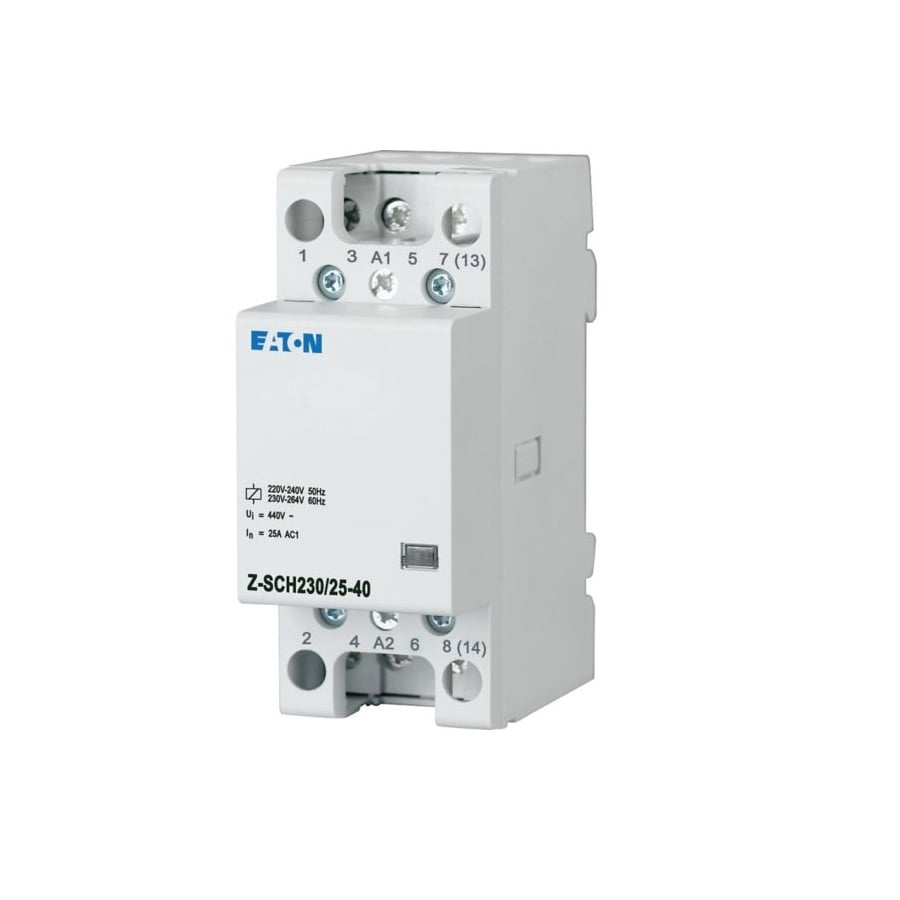

Contactor modular Eaton 248847 25A IP40 Z-SCH230 25-40

Contactorul modular Eaton Z-SCH230/25-40 25A este un aparat de comutație destinat controlului automat al circuitelor electrice în instalații rezidențiale, comerciale și industriale ușoare. Cu o bobină alimentată la 230 V AC, patru contacte normal deschise (4 NO) și montaj pe șină DIN, acesta permite comandarea sigură a iluminatului, sistemelor de încălzire, ventilației și altor consumatori electrici.

Ce este un contactor modular și care este rolul său?

Un contactor modular este un dispozitiv electromagnetic utilizat pentru conectarea și deconectarea automată a circuitelor electrice prin intermediul unui semnal de comandă. Spre deosebire de întrerupătoarele manuale, acesta permite automatizarea funcționării instalațiilor și integrarea în sisteme de comandă programabile sau clasice.

Modelul Eaton Z-SCH230/25-40 este prevăzut cu patru contacte normal deschise (4 NO), curent nominal de 25A și bobină de comandă la 230 V AC / 50 Hz. Aparatul ocupă două module în tabloul electric și respectă categoria de utilizare AC-1 conform EN IEC 60947-4-1.

Unde poate fi utilizat?

Contactorul modular Eaton este recomandat pentru automatizarea instalațiilor electrice din locuințe, clădiri de birouri, spații comerciale, hoteluri și aplicații industriale ușoare. Este utilizat frecvent pentru controlul circuitelor de iluminat, sistemelor HVAC, boilerelor electrice, pompelor, echipamentelor auxiliare și altor consumatori care necesită comutare automată.

Montajul pe șină DIN și lățimea de două module permit integrarea ușoară în tablourile electrice standard. Configurația cu patru contacte normal deschise oferă flexibilitate în realizarea schemelor de comandă și permite controlul simultan al mai multor circuite.

Ce diferențiatori oferă acest model Eaton?

Principalul avantaj al modelului Z-SCH230/25-40 îl reprezintă combinația dintre curentul nominal de 25A, cele patru contacte NO și bobina alimentată la 230 V AC. Acesta poate controla sarcini de iluminat de până la 3000 W și este compatibil cu accesorii suplimentare pentru extinderea funcționalității.

Gradul de protecție IP40 îl recomandă pentru instalarea în tablouri electrice de interior. Contactorul funcționează într-un interval de temperatură cuprins între -40°C și +60°C și are dimensiuni de aproximativ 8,5 cm lungime, 6 cm înălțime și 3,5 cm lățime.

Ce avantaje oferă în utilizare?

• Curent nominal de 25A.
• Patru contacte normal deschise (4 NO).
• Bobină de comandă 230 V AC / 50 Hz.
• Montaj pe șină DIN.
• Grad de protecție IP40.
• Compatibil cu accesorii Eaton pentru extinderea funcționalității.

Ce trebuie verificat înainte de montaj?

Înainte de instalare este recomandată verificarea curentului nominal al circuitului, a tensiunii bobinei, a configurației contactelor și a spațiului disponibil în tabloul electric. De asemenea, trebuie respectate categoria de utilizare AC-1 și condițiile de montaj indicate de producător pentru funcționarea în siguranță.

Întrebări frecvente

Ce înseamnă configurația 4 NO?

Contactorul dispune de patru contacte normal deschise care se închid simultan atunci când bobina este alimentată.

La ce tensiune funcționează bobina?

Bobina de comandă este alimentată la 230 V AC, 50 Hz.

Ce tip de montaj utilizează?

Produsul este destinat montării pe șină DIN și ocupă două module în tabloul electric.

În ce aplicații este recomandat?

Este recomandat pentru controlul iluminatului, sistemelor de încălzire, ventilației, pompelor și altor consumatori electrici care necesită comutare automată.

Contactorul modular Eaton Z-SCH230/25-40 25A oferă o soluție fiabilă pentru automatizarea instalațiilor electrice. Cele patru contacte normal deschise, bobina de 230 V AC, montajul pe șină DIN și conformitatea cu standardul EN IEC 60947-4-1 îl recomandă pentru tablouri electrice moderne utilizate în aplicații rezidențiale și comerciale.
