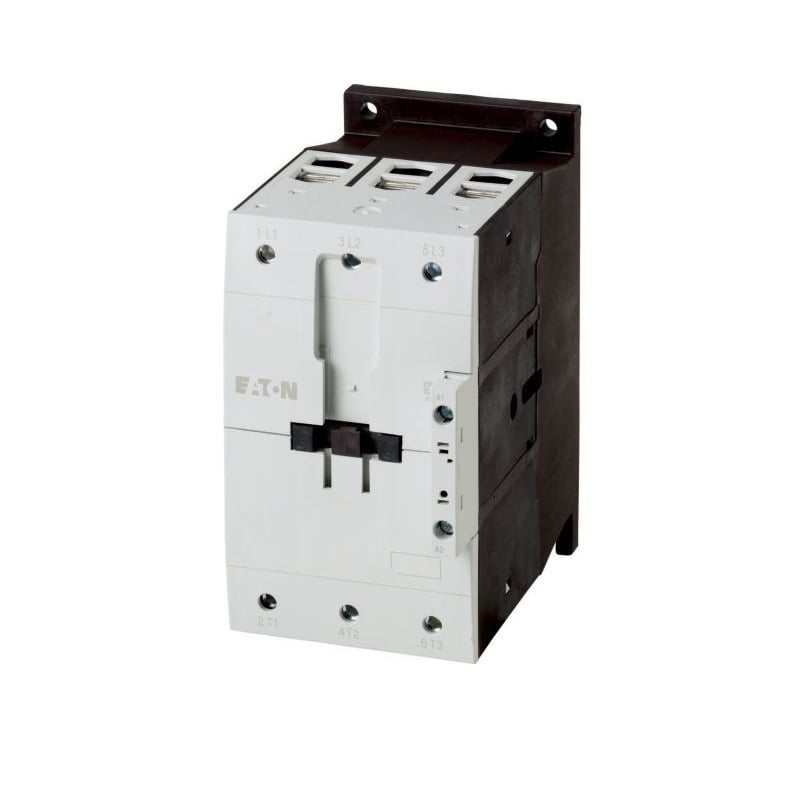

Contactor modular Eaton 189925 3P 240V DILM115 RAC240

Contactorul Eaton DILM115-EA(RAC240) este un contactor de putere cu 3 poli, destinat comenzii motoarelor electrice și sarcinilor industriale. Cu un curent nominal de 115 A în categoria AC-3, putere de până la 55 kW la 400 V și bobină de comandă 190–240 VAC 50/60 Hz, acesta oferă o soluție fiabilă pentru aplicațiile de automatizare și distribuție a energiei.

Ce este contactorul Eaton DILM115-EA(RAC240)?

Eaton DILM115-EA(RAC240) face parte din seria de contactoare DILM și este proiectat pentru pornirea, oprirea și comutarea motoarelor asincrone trifazate și a altor sarcini electrice. Configurația cu 3 poli și conexiunea prin borne cu șurub permit integrarea în tablouri electrice industriale și sisteme de automatizare.

Modelul este echipat cu bobină de comandă RAC 240 pentru alimentare la 190–240 VAC, 50/60 Hz, și dispune de circuit electronic intern de protecție a bobinei. Construcția respectă cerințele standardului IEC/EN 60947-4-1 și este compatibilă cu motoare de eficiență IE3.

Unde poate fi utilizat?

Contactorul este recomandat pentru tablouri electrice industriale, centre de comandă motoare (MCC), instalații HVAC, sisteme de pompare, compresoare, ventilatoare, utilaje industriale și linii de producție unde este necesară comanda sigură a motoarelor electrice.

Poate fi utilizat atât în aplicații comerciale, cât și industriale, pentru comutarea sarcinilor inductive și rezistive, fiind proiectat pentru funcționare continuă în regim de exploatare intensiv.

Ce diferențiatori oferă modelul DILM115-EA(RAC240)?

Contactorul oferă un curent nominal de 115 A în categoria AC-3 și poate controla motoare trifazate cu puteri de până la 55 kW la 380–400 V. Curentul nominal în categoria AC-1 este de 160 A, ceea ce îl recomandă și pentru sarcini slab inductive sau rezistive.

Construcția include borne cu șurub, 3 contacte principale normal deschise (3NO), categorie de supratensiune III și grad de poluare 3. Dimensiunile sunt de aproximativ 17 cm înălțime, 9 cm lățime și 16 cm adâncime, iar greutatea este de aproximativ 2,25 kg. Durata de viață mecanică ajunge la aproximativ 5,7 milioane de cicluri de funcționare.

Contactoarele Eaton DILM sunt proiectate pentru controlul motoarelor electrice și al echipamentelor industriale conform standardelor internaționale.

Compatibilitatea cu accesorii auxiliare și integrarea în sistemele moderne de automatizare permit extinderea funcționalităților în funcție de cerințele aplicației.

Ce avantaje oferă în utilizare?

• 3 poli principali normal deschiși.
• Curent nominal AC-3 de 115 A.
• Putere motor până la 55 kW la 400 V.
• Bobină de comandă 190–240 VAC, 50/60 Hz.
• Conexiune prin borne cu șurub.
• Compatibil cu motoare IE3.
• Durată mare de viață mecanică.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei, curentul nominal al aplicației, categoria de utilizare (AC-1, AC-3 sau AC-4), puterea motorului și compatibilitatea cu protecțiile utilizate în tablou. De asemenea, trebuie verificată secțiunea conductoarelor și spațiul disponibil pentru montaj.

Instalarea trebuie realizată conform documentației tehnice Eaton și cerințelor standardului IEC/EN 60947-4-1, utilizând cuplurile de strângere recomandate și accesoriile compatibile.

Întrebări frecvente

Ce tip de contactor este DILM115-EA(RAC240)?

Este un contactor de putere cu 3 poli destinat comenzilor motoarelor electrice.

Care este curentul nominal?

Curentul nominal este de 115 A în categoria AC-3 și 160 A în AC-1.

Ce tensiune are bobina?

Bobina funcționează la 190–240 VAC, 50/60 Hz.

Ce putere maximă a motorului poate controla?

Poate controla motoare trifazate de până la 55 kW la 380–400 V.

Ce tip de conexiune utilizează?

Conectarea se realizează prin borne cu șurub.

În ce aplicații este recomandat?

Este recomandat pentru tablouri electrice, sisteme HVAC, pompe, compresoare, ventilatoare și aplicații industriale de automatizare.
