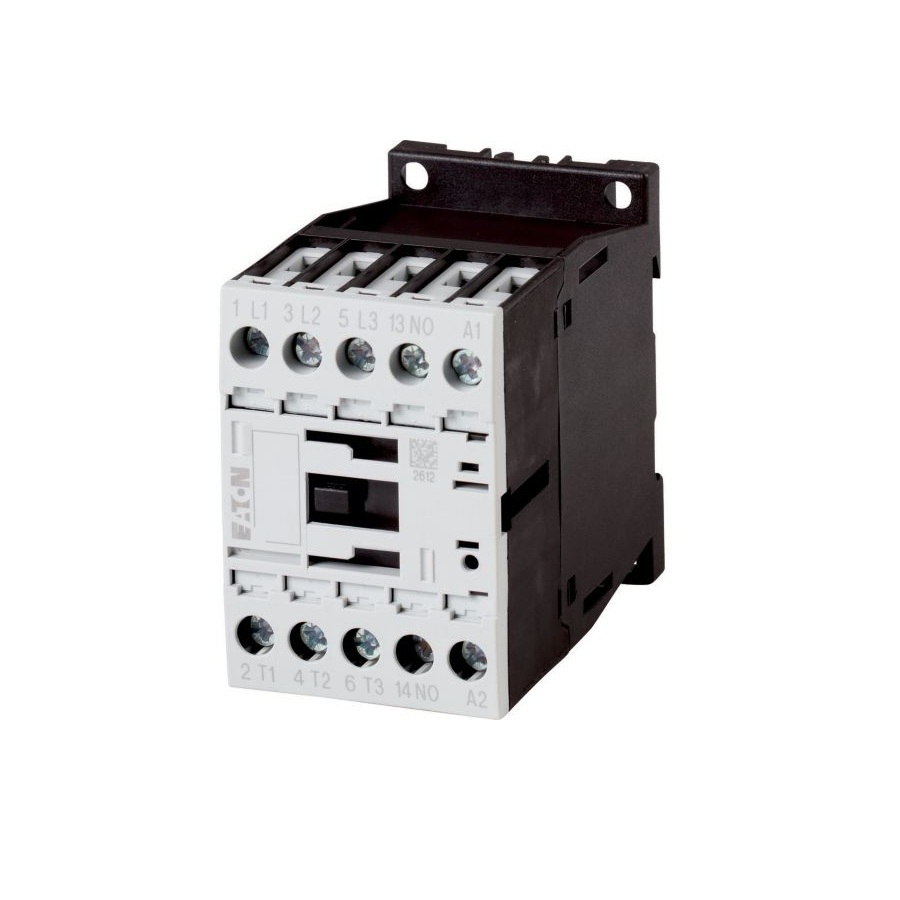

Contactor modular Eaton 276817 3P DILM12-10 24V50HZ

Contactorul Eaton DILM12-10(24V50HZ) este un contactor de putere cu 3 poli, destinat comenzii motoarelor electrice și altor sarcini industriale. Cu un curent nominal de 12 A în categoria AC-3, putere de comutare de până la 5,5 kW la 400 V și bobină de comandă la 24 V AC 50 Hz, acesta oferă o soluție fiabilă pentru aplicații de automatizare și control al motoarelor.

Ce este contactorul Eaton DILM12-10(24V50HZ)?

Eaton DILM12-10 face parte din seria DILM de contactoare pentru comandă motoare și este proiectat pentru pornirea, oprirea și comutarea motoarelor asincrone trifazate. Dispune de 3 contacte principale normal deschise și un contact auxiliar normal deschis (1NO), fiind potrivit pentru integrarea în circuite de comandă și automatizare.

Bobina de comandă funcționează la 24 V AC, 50 Hz, iar conexiunile se realizează prin borne cu șurub. Contactorul respectă cerințele standardului IEC/EN 60947-4-1 și este compatibil cu motoarele din clasa de eficiență IE3.

Unde poate fi utilizat?

Contactorul este recomandat pentru tablouri electrice industriale, instalații HVAC, pompe, ventilatoare, compresoare, benzi transportoare, utilaje industriale și alte aplicații unde este necesară comanda sigură a motoarelor electrice trifazate.

Dimensiunile compacte și construcția modulară permit montajul în tablouri electrice cu spațiu redus, fiind utilizat atât în aplicații industriale, cât și comerciale.

Ce diferențiatori oferă modelul DILM12-10?

Modelul oferă un curent nominal de 12 A în categoria AC-3 și poate controla motoare trifazate cu puteri de până la 5,5 kW la 380–400 V. Contactul auxiliar integrat 1NO permite realizarea funcțiilor de semnalizare sau automenținere fără montarea unui accesoriu suplimentar.

Contactorul utilizează borne cu șurub, are grad de protecție IP20, categorie de supratensiune III și protecție împotriva atingerii directe conform EN 50274. Dimensiunile sunt de aproximativ 7,5 cm lungime, 4,5 cm lățime și 6,8 cm înălțime, iar durata de viață mecanică ajunge la aproximativ 10 milioane de cicluri de funcționare.

Contactoarele Eaton DILM sunt dezvoltate pentru controlul motoarelor electrice și al echipamentelor industriale, respectând cerințele standardelor internaționale pentru aparataj de joasă tensiune.

Compatibilitatea cu accesoriile auxiliare Eaton permite extinderea funcționalităților și adaptarea contactorului la diferite aplicații de comandă și automatizare.

Ce avantaje oferă în utilizare?

• 3 contacte principale normal deschise.
• 1 contact auxiliar normal deschis (1NO).
• Curent nominal AC-3 de 12 A.
• Putere motor până la 5,5 kW la 400 V.
• Bobină de comandă 24 V AC, 50 Hz.
• Conexiune prin borne cu șurub.
• Durată de viață mecanică de până la 10 milioane de cicluri.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei de comandă, curentul nominal al motorului, categoria de utilizare (AC-1, AC-3 sau AC-4), puterea motorului și compatibilitatea cu dispozitivele de protecție utilizate în instalație.

Montajul trebuie realizat conform documentației tehnice Eaton și standardului IEC/EN 60947-4-1, utilizând conductoare și accesorii compatibile.

Întrebări frecvente

Ce tip de contactor este DILM12-10(24V50HZ)?

Este un contactor de putere cu 3 poli și un contact auxiliar normal deschis.

Care este curentul nominal?

Curentul nominal este de 12 A în categoria AC-3.

Ce tensiune are bobina?

Bobina funcționează la 24 V AC, 50 Hz.

Ce putere maximă a motorului poate controla?

Poate controla motoare trifazate de până la 5,5 kW la 380–400 V.

Ce tip de conexiune utilizează?

Conectarea se realizează prin borne cu șurub.

În ce aplicații este recomandat?

Este recomandat pentru tablouri electrice, sisteme HVAC, pompe, ventilatoare, compresoare și aplicații industriale de automatizare.
