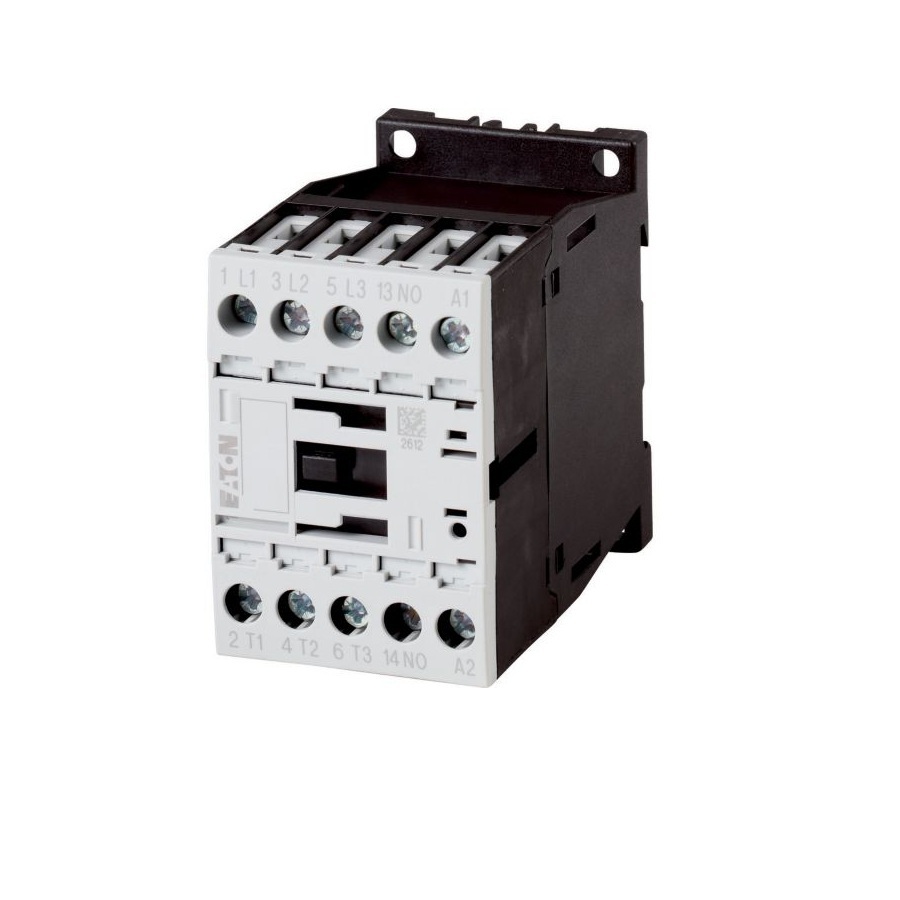

Contactor modular Eaton 276677 3P DILM9-10 24V50HZ

Contactorul Eaton DILM9-10(24V50HZ) este un contactor de putere cu 3 poli, destinat comenzii motoarelor electrice și altor sarcini industriale. Cu un curent nominal de 9 A în categoria AC-3, o putere de comutare de până la 4 kW la 400 V și o bobină de comandă la 24 V AC 50 Hz, acesta oferă o soluție fiabilă pentru aplicații de automatizare și distribuție a energiei.

Ce este contactorul Eaton DILM9-10(24V50HZ)?

Eaton DILM9-10 face parte din seria de contactoare DILM pentru controlul motoarelor electrice. Este prevăzut cu 3 contacte principale normal deschise și un contact auxiliar normal deschis (1NO), fiind destinat pornirii, opririi și comutării motoarelor asincrone trifazate și a altor consumatori electrici.

Bobina de comandă funcționează la 24 V AC, 50 Hz, iar conexiunea se realizează prin borne cu șurub. Contactorul respectă cerințele standardului IEC/EN 60947-4-1 și este compatibil cu motoarele din clasele moderne de eficiență energetică, inclusiv IE3.

Unde poate fi utilizat?

Contactorul Eaton este recomandat pentru tablouri electrice industriale, instalații de automatizare, sisteme HVAC, pompe, ventilatoare, compresoare, benzi transportoare și alte aplicații unde este necesară comanda sigură a motoarelor electrice.

Dimensiunile compacte și montajul facil permit integrarea în panouri electrice cu spațiu limitat, fiind utilizat atât în instalații industriale, cât și comerciale.

Ce diferențiatori oferă modelul DILM9-10?

Modelul DILM9-10 oferă un curent nominal de 9 A în categoria AC-3 și poate controla motoare trifazate cu puteri de până la 4 kW la 380–400 V. Configurația cu un contact auxiliar 1NO permite integrarea în circuite de comandă și semnalizare fără accesorii suplimentare.

Contactorul utilizează borne cu șurub, are grad de poluare 3, categorie de supratensiune III și protecție împotriva atingerii directe conform EN 50274. Dimensiunile sunt de aproximativ 7,5 cm lungime, 4,5 cm lățime și 6,8 cm înălțime, iar greutatea este de aproximativ 0,24 kg. Durata de viață mecanică ajunge la până la 10 milioane de cicluri de funcționare.

Contactoarele Eaton DILM sunt proiectate pentru controlul motoarelor electrice și al sarcinilor industriale în aplicații de automatizare.

Compatibilitatea cu accesorii auxiliare și construcția modulară permit extinderea funcționalităților în funcție de cerințele instalației electrice.

Ce avantaje oferă în utilizare?

• 3 poli principali normal deschiși.
• 1 contact auxiliar normal deschis (1NO).
• Curent nominal AC-3 de 9 A.
• Putere motor până la 4 kW la 400 V.
• Bobină de comandă 24 V AC, 50 Hz.
• Conexiune prin borne cu șurub.
• Durată mare de viață mecanică.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei de comandă, curentul nominal al aplicației, categoria de utilizare (AC-1, AC-3 sau AC-4), puterea motorului și compatibilitatea cu dispozitivele de protecție din instalație. De asemenea, trebuie verificată secțiunea conductoarelor și spațiul disponibil în tablou.

Montajul trebuie realizat conform documentației tehnice Eaton și cerințelor standardului IEC/EN 60947-4-1, utilizând cuplurile de strângere recomandate și accesoriile compatibile.

Întrebări frecvente

Ce tip de contactor este DILM9-10(24V50HZ)?

Este un contactor de putere cu 3 poli și un contact auxiliar normal deschis.

Care este curentul nominal?

Curentul nominal este de 9 A în categoria AC-3.

Ce tensiune are bobina?

Bobina de comandă funcționează la 24 V AC, 50 Hz.

Ce putere maximă a motorului poate controla?

Poate controla motoare trifazate de până la 4 kW la 380–400 V.

Ce tip de conexiune utilizează?

Conectarea se realizează prin borne cu șurub.

În ce aplicații este recomandat?

Este recomandat pentru tablouri electrice, sisteme HVAC, pompe, ventilatoare, utilaje și aplicații industriale de automatizare.
