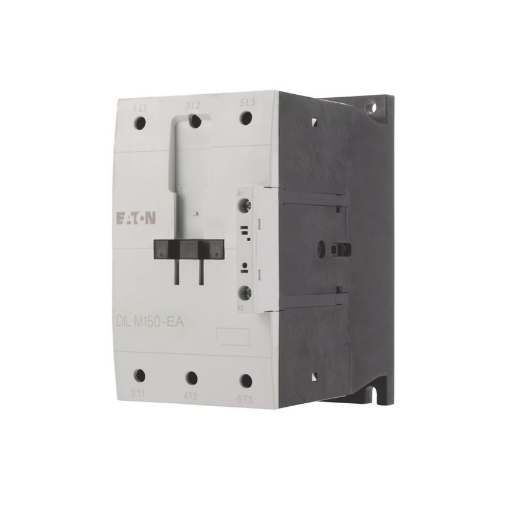

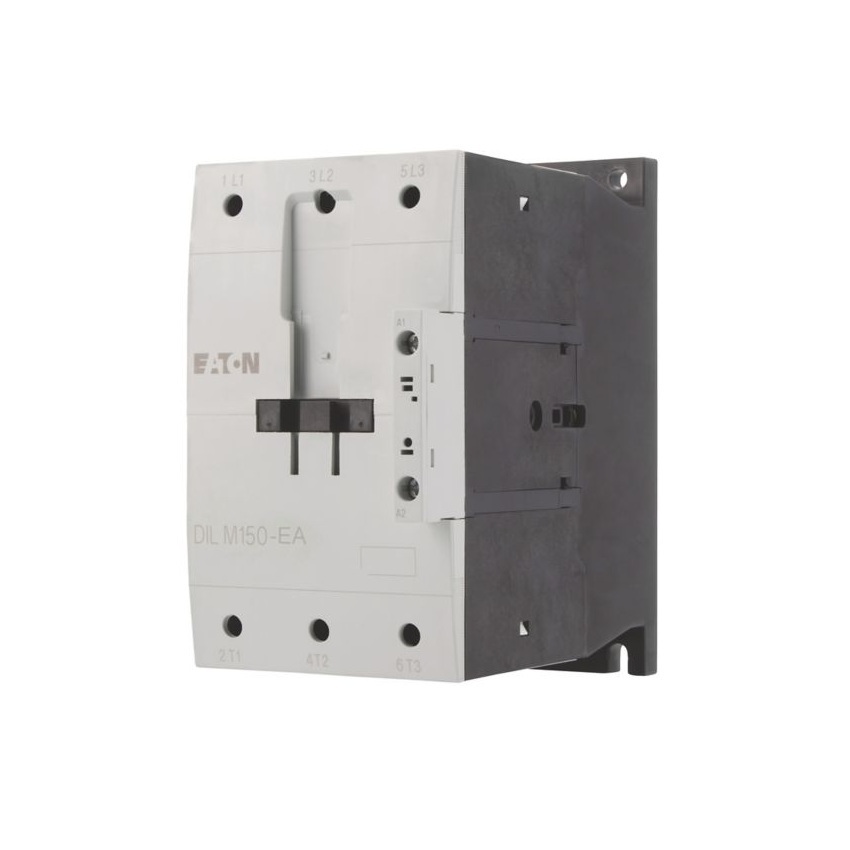

Contactor modular Eaton 189927 3P 150A 240V DILM150 RAC240

Contactorul Eaton DILM150-EA(RAC240) este un contactor de putere cu 3 poli, proiectat pentru comanda motoarelor electrice trifazate și a altor sarcini industriale. Cu un curent nominal de 150 A în categoria AC-3, putere de comutare de până la 75 kW la 400 V și bobină de comandă 190–240 V AC, 50/60 Hz, acesta reprezintă o soluție pentru aplicații de automatizare și distribuție a energiei.

Ce este contactorul Eaton DILM150-EA(RAC240)?

Eaton DILM150-EA(RAC240) face parte din seria DILM de contactoare pentru comandă motoare și este destinat pornirii, opririi și comutării motoarelor asincrone trifazate. Configurația cu 3 contacte principale normal deschise și conexiunea prin borne cu șurub permit integrarea în tablouri electrice și sisteme industriale de comandă.

Bobina de comandă funcționează la 190–240 V AC, 50/60 Hz și include circuit electronic integrat de suprimare a supratensiunilor generate la acționare. Contactorul respectă cerințele standardului IEC/EN 60947-4-1 și este compatibil cu motoarele de eficiență energetică IE3.

Unde poate fi utilizat?

Contactorul este recomandat pentru tablouri electrice industriale, centre de comandă motoare (MCC), instalații HVAC, stații de pompare, compresoare, ventilatoare, utilaje industriale și linii de producție unde este necesară comanda sigură a motoarelor electrice de putere mare.

Poate fi utilizat atât în aplicații industriale, cât și comerciale, pentru comutarea sarcinilor inductive și rezistive, fiind proiectat pentru funcționare continuă în regim intensiv.

Ce diferențiatori oferă modelul DILM150-EA(RAC240)?

Modelul oferă un curent nominal de 150 A în categoria AC-3 și poate controla motoare trifazate cu puteri de până la 75 kW la 380–400 V. În categoria AC-1, curentul nominal este de 190 A, ceea ce permite utilizarea și pentru sarcini slab inductive sau rezistive.

Construcția include borne cu șurub, categorie de supratensiune III, grad de poluare 3 și protecție împotriva atingerii directe conform EN 50274. Dimensiunile sunt de aproximativ 17 cm înălțime, 9 cm lățime și 16 cm adâncime, iar greutatea este de aproximativ 2,25 kg. Durata de viață mecanică ajunge la până la 10 milioane de cicluri de funcționare.

Contactoarele Eaton DILM sunt proiectate pentru controlul motoarelor electrice și al echipamentelor industriale, respectând cerințele standardelor internaționale pentru aparataj de joasă tensiune.

Compatibilitatea cu contactele auxiliare și accesoriile dedicate permite extinderea funcționalităților în aplicații complexe de automatizare și comandă.

Ce avantaje oferă în utilizare?

• 3 contacte principale normal deschise.
• Curent nominal AC-3 de 150 A.
• Putere motor până la 75 kW la 400 V.
• Bobină de comandă 190–240 V AC, 50/60 Hz.
• Borne cu șurub pentru conectare sigură.
• Compatibil cu motoare IE3.
• Durată de viață mecanică de până la 10 milioane de cicluri.
• Conform IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată tensiunea bobinei, curentul nominal al motorului, categoria de utilizare (AC-1, AC-3 sau AC-4), puterea motorului și compatibilitatea cu dispozitivele de protecție din instalație. De asemenea, trebuie verificată secțiunea conductoarelor și spațiul disponibil în tablou.

Montajul trebuie realizat conform documentației tehnice Eaton și standardului IEC/EN 60947-4-1, utilizând conductoare și accesorii compatibile.

Întrebări frecvente

Ce tip de contactor este DILM150-EA(RAC240)?

Este un contactor de putere cu 3 poli pentru comanda motoarelor electrice trifazate.

Care este curentul nominal?

Curentul nominal este de 150 A în categoria AC-3 și 190 A în AC-1.

Ce tensiune are bobina?

Bobina funcționează la 190–240 V AC, 50/60 Hz.

Ce putere maximă a motorului poate controla?

Poate controla motoare trifazate cu puteri de până la 75 kW la 380–400 V.

Ce tip de conexiune utilizează?

Conectarea se realizează prin borne cu șurub.

În ce aplicații este recomandat?

Este recomandat pentru tablouri electrice, centre de comandă motoare, sisteme HVAC, pompe, compresoare și alte aplicații industriale de automatizare.
