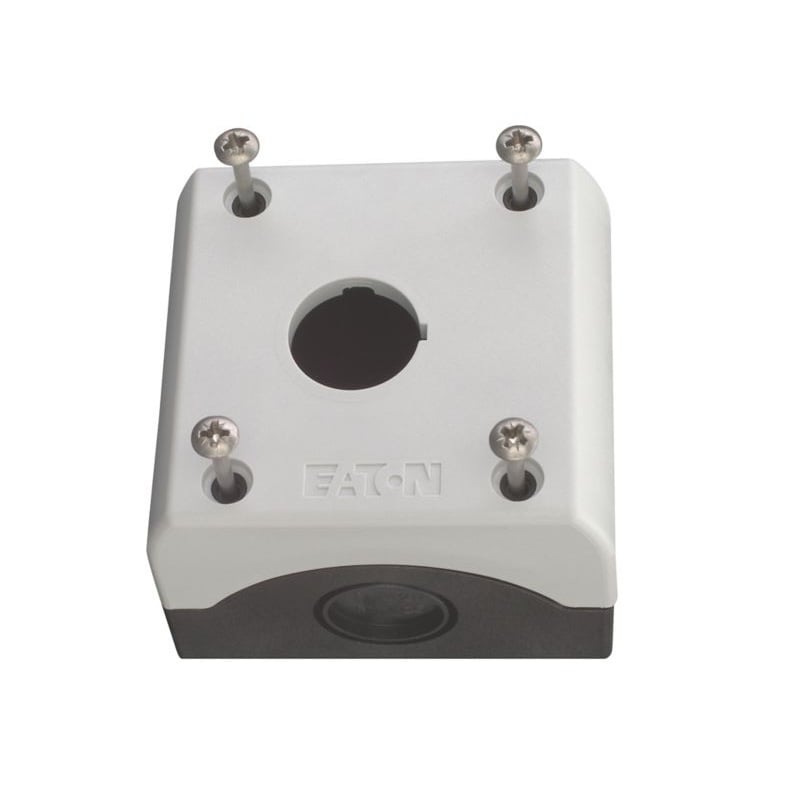

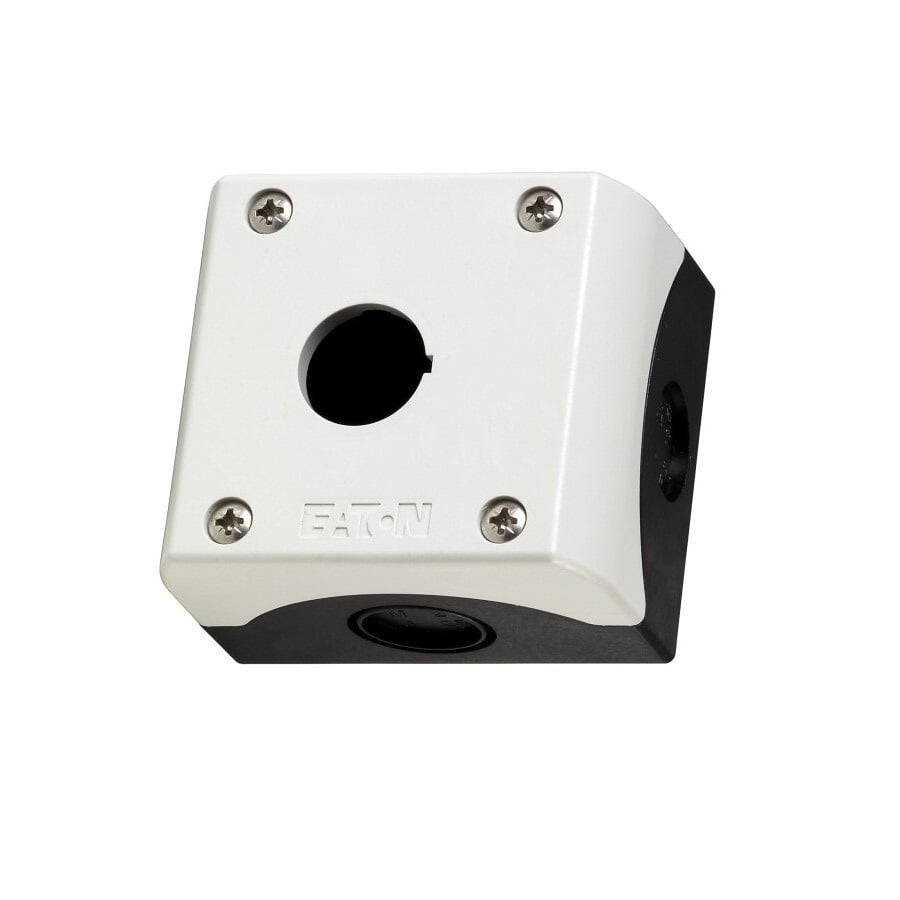

Cutie butoane Eaton 216535 montaj aparent pentru M22-I1

Cutia pentru butoane Eaton M22-I1 216535 este o carcasă pentru montaj aparent destinată instalării unui element de comandă Ø22,5 mm din gama RMQ-Titan. Fabricată din material izolant și prevăzută cu grad de protecție IP66, IP67 și IP69, aceasta oferă o soluție sigură pentru integrarea butoanelor, selectoarelor și lămpilor de semnalizare în aplicații industriale și comerciale.

Ce este cutia pentru butoane Eaton M22-I1?

M22-I1 este o cutie de comandă cu un singur locaș de montaj, proiectată pentru instalarea aparentă a echipamentelor Eaton RMQ-Titan cu diametrul standard de 22,5 mm. Carcasa permite montarea rapidă a elementelor de comandă și contribuie la protejarea conexiunilor electrice împotriva factorilor externi.

Carcasa este realizată din material plastic izolant, este livrată cu șuruburi din oțel inoxidabil și dispune de orificii preformate pentru introducerea cablurilor: două M16 în partea din spate, un M20 în partea superioară și două M20/M25 pe laterale. Produsul respectă cerințele IEC/EN 61439.

Unde poate fi utilizată?

Cutia Eaton este recomandată pentru tablouri electrice, utilaje industriale, instalații HVAC, panouri de comandă, linii de producție și alte aplicații unde este necesară montarea aparentă a unui buton, selector, lampă de semnalizare sau buton de oprire de urgență.

Compatibilitatea cu gama RMQ-Titan permite utilizarea împreună cu butoane iluminate, selectoare, lămpi de semnalizare, butoane cu cheie și butoane de oprire de urgență cu diametrul de 22,5 mm.

Ce diferențiatori oferă acest model Eaton?

Modelul M22-I1 este prevăzut cu un singur locaș de montaj și oferă un grad ridicat de protecție împotriva prafului și apei. Construcția robustă și șuruburile din inox îl recomandă pentru utilizarea în medii industriale unde fiabilitatea și rezistența la coroziune sunt importante.

Carcasa are grad de protecție IP66, IP67 și IP69, culoare gri RAL 7035 cu bază antracit și funcționează într-un interval de temperatură cuprins între -25°C și +70°C. Dimensiunile sunt de aproximativ 7,4 cm lungime, 7,2 cm înălțime și 8,2 cm lățime, iar greutatea este de aproximativ 0,13 kg.

Avantaje în utilizare

• Cutie originală Eaton pentru gama RMQ-Titan.
• Montaj aparent cu un locaș Ø22,5 mm.
• Grad de protecție IP66, IP67 și IP69.
• Carcasă din material izolant.
• Șuruburi din oțel inoxidabil.
• Multiple intrări pentru cabluri M16 și M20/M25.
• Compatibilă cu butoane, selectoare și lămpi M22.
• Conformă cu IEC/EN 61439.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea elementului frontal cu diametrul de montaj de 22,5 mm și alegerea presetupelor corespunzătoare diametrului cablurilor utilizate. De asemenea, se recomandă respectarea instrucțiunilor Eaton privind montajul și etanșarea carcasei.

Întrebări frecvente

Câte elemente de comandă pot fi montate?

Modelul M22-I1 este prevăzut cu un singur locaș pentru montarea unui element de comandă sau semnalizare Ø22,5 mm.

Ce tipuri de dispozitive sunt compatibile?

Carcasa este compatibilă cu butoane, selectoare, lămpi de semnalizare, butoane cu cheie și butoane de oprire de urgență din gama Eaton RMQ-Titan M22.

Ce înseamnă protecția IP66, IP67 și IP69?

Aceste grade de protecție indică rezistență ridicată la praf, apă și operații de spălare, fiind adecvate pentru utilizare în medii industriale solicitante.

Ce intrări pentru cabluri sunt disponibile?

Carcasa dispune de două intrări M16 în partea din spate, o intrare M20 în partea superioară și două intrări laterale M20/M25.

Cutia pentru butoane Eaton M22-I1 216535 oferă o soluție robustă pentru montarea aparentă a elementelor de comandă RMQ-Titan. Construcția din material izolant, protecția IP66, IP67 și IP69, compatibilitatea cu echipamentele Ø22,5 mm și multiplele opțiuni de introducere a cablurilor o recomandă pentru aplicații industriale și comerciale unde sunt necesare fiabilitatea și protecția ridicată a sistemelor de comandă.
