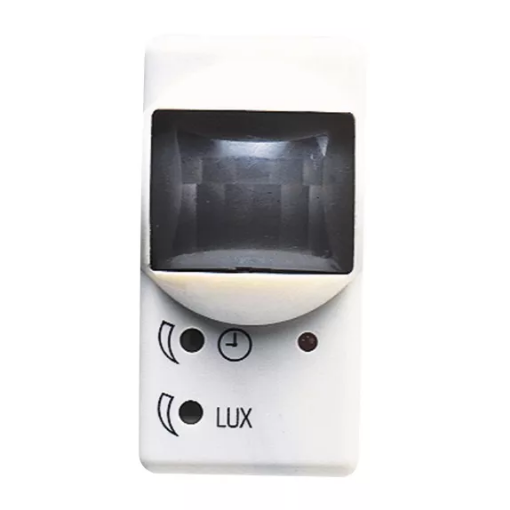

Detector miscare infrarosu GEWISS SYSTEM GW20821 230V 1 modul alb

GEWISS GW20821 este un detector de mișcare cu infraroșu din gama modulară SYSTEM WHITE, alimentat la 230V AC 50/60Hz și realizat pentru integrarea într-o configurație de aparataj GEWISS SYSTEM. Dispozitivul ocupă 1 modul SYSTEM, are contact de ieșire 1NO 3A (AC1) la 250V AC și carcasă albă din tehnopolimer.

GW20821 folosește tehnologie infraroșu pentru detectarea mișcării și funcționează ca dispozitiv modular de comandă. Pentru alegerea corectă contează atât compatibilitatea cu gama SYSTEM, cât și caracteristicile electrice ale contactului de ieșire, deoarece sarcina comandată trebuie verificată în raport cu valoarea nominală de 3A în regim AC1.

Detector modular GEWISS SYSTEM cu tehnologie infraroșu

GW20821 este un detector de mișcare cu infraroșu de 1 modul SYSTEM. Formatul modular permite integrarea lui împreună cu componente și plăci compatibile din gama GEWISS SYSTEM, fără a ocupa mai mult de un modul în configurația aparatajului.

Tehnologia declarată pentru acest model este infraroșu. Produsul face parte din gama SYSTEM WHITE pentru uz casnic, iar finisajul alb îl aliniază vizual cu celelalte dispozitive modulare albe ale aceleiași familii.

• Tehnologie: infraroșu.
• Alimentare: 230V AC, 50/60Hz.
• Format: 1 modul SYSTEM.
• Culoare: alb.
• Material: tehnopolimer.

Contact de ieșire 1NO 3A la 250V AC

GW20821 are un contact de ieșire 1NO, 3A (AC1), 250V AC. Această valoare este un criteriu important la proiectare, deoarece detectorul nu trebuie selectat doar după tensiunea de alimentare; trebuie verificată și sarcina care urmează să fie comandată de contact.

Marcajul 1NO indică un contact normal deschis, iar valoarea de 3A este specificată de producător pentru categoria AC1 la 250V AC. Dacă sarcina sau condițiile de comandă diferă de această situație, configurația electrică trebuie evaluată în funcție de caracteristicile reale ale circuitului.

Borne cu șurub și capacități de conectare definite

Conectarea electrică a modelului GW20821 se realizează prin borne cu șurub. Pentru conductoare torsadate, capacitatea de strângere indicată este de la 0,75mm² până la 2x4mm², iar pentru conductoare rigide este de la 0,5mm² până la 2x2,5mm².

Aceste limite trebuie respectate la cablare. Secțiunea conductorului și schema instalației se aleg în funcție de circuitul real, iar capacitatea bornelor nu trebuie interpretată ca o recomandare universală pentru orice aplicație.

Integrarea în gama GEWISS SYSTEM

GW20821 este realizat pentru gama modulară GEWISS SYSTEM. Alegerea lui trebuie corelată cu suporturile, ramele și celelalte elemente SYSTEM folosite în configurația finală, deoarece produsul este un dispozitiv modular și nu un detector autonom cu carcasă de montaj separată.

Pentru completarea unei instalații cu aparataj din aceeași familie pot fi consultate prizele și întrerupătoarele modulare GEWISS SYSTEM. Pentru alte produse ale producătorului este disponibilă și selecția GEWISS.

Standarde și caracteristici constructive

GW20821 este realizat din tehnopolimer și respectă standardele EN 60669-1 și EN 60669-2-1. Rezistența de izolație declarată este mai mare de 5MOhm, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut.

Producătorul indică și o rezistență la testul cu fir incandescent de 850°C, precum și o valoare de 125°C pentru testul termo-presiune cu bilă. Aceste caracteristici descriu comportamentul constructiv al dispozitivului și nu înlocuiesc verificarea condițiilor concrete ale instalației.

Cum alegi corect GW20821

GW20821 este potrivit atunci când instalația utilizează aparataj modular GEWISS SYSTEM și este necesar un detector cu infraroșu alimentat la 230V AC. Înainte de alegere trebuie verificate compatibilitatea mecanică a configurației, spațiul de 1 modul și caracteristicile electrice ale sarcinii comandate.

• Confirmă utilizarea unei configurații compatibile cu gama GEWISS SYSTEM.
• Verifică existența unui spațiu disponibil de 1 modul SYSTEM.
• Corelează alimentarea de 230V AC 50/60Hz cu instalația.
• Verifică sarcina comandată față de contactul 1NO 3A (AC1) 250V AC.
• Alege secțiunea conductoarelor în limitele admise de borne și conform proiectului electric.

Erori frecvente

Alegerea detectorului numai după tensiunea de 230V. GW20821 trebuie verificat și din perspectiva contactului de ieșire, care este 1NO 3A (AC1) la 250V AC. Dacă sarcina comandată nu se încadrează în caracteristicile contactului, simpla compatibilitate cu tensiunea rețelei nu este suficientă.

Presupunerea că GW20821 este un detector independent de gama de aparataj. Produsul ocupă 1 modul SYSTEM și este proiectat pentru integrare într-o configurație modulară GEWISS SYSTEM. Compatibilitatea elementelor mecanice și decorative trebuie verificată înainte de comandă.

Ignorarea capacității bornelor. Bornele acceptă intervale definite pentru conductoare rigide și torsadate. Folosirea unei secțiuni în afara limitelor declarate poate împiedica realizarea unei conexiuni conforme cu caracteristicile dispozitivului.

Confundarea tehnologiei infraroșu cu alte tipuri de senzori. GW20821 este specificat explicit ca detector cu tehnologie infraroșu. Alegerea trebuie făcută după tipul de produs și caracteristicile confirmate ale modelului, nu prin generalizarea funcțiilor altor detectoare de prezență sau mișcare.

Întrebări frecvente

Ce tensiune de alimentare are GEWISS GW20821?

GEWISS GW20821 funcționează la 230V AC, 50/60Hz. Tensiunea de alimentare trebuie verificată separat de caracteristicile contactului de ieșire, care este specificat la 1NO 3A (AC1), 250V AC.

Câte module ocupă GW20821?

GW20821 ocupă 1 modul în gama GEWISS SYSTEM. Acest format trebuie luat în calcul atunci când se stabilește configurația suportului și a ramei, împreună cu celelalte dispozitive modulare care urmează să fie montate.

Ce tip de contact are detectorul GW20821?

Detectorul GEWISS GW20821 are un contact de ieșire 1NO 3A (AC1) la 250V AC. Sarcina comandată trebuie verificată în raport cu această valoare nominală înainte de realizarea configurației electrice.

Din ce material este fabricat GW20821?

GW20821 are carcasă din tehnopolimer și finisaj alb. Modelul aparține gamei SYSTEM WHITE și este conceput pentru integrarea în configurații modulare GEWISS SYSTEM cu finisaj compatibil.

Ce conductoare pot fi conectate la GW20821?

GW20821 are borne cu șurub pentru conductoare rigide și torsadate. Capacitatea declarată este de 0,75mm² până la 2x4mm² pentru conductoare torsadate și de 0,5mm² până la 2x2,5mm² pentru conductoare rigide.
