Dispozitiv actionare cu buton iluminat Eaton 216925 IP66

Dispozitivul de acționare Eaton M22-DL-R 216925 este un actuator pentru buton iluminat, de culoare roșie, cu acționare momentană și revenire cu arc. Face parte din gama Eaton Moeller RMQ-Titan M22, are design frontal plat, ramă de culoare titan și este proiectat pentru montaj într-un decupaj de 22,5 mm.

Actuator Eaton M22-DL-R pentru buton iluminat

Eaton M22-DL-R este elementul frontal de acționare al unui buton de comandă iluminat. Modelul are lentilă rotundă roșie, fără inscripție, și mecanism cu revenire automată după eliberarea butonului.

Produsul trebuie diferențiat de un buton complet echipat. Actuatorul este potrivit pentru iluminare, însă funcția luminoasă a ansamblului depinde de componentele compatibile utilizate împreună cu acesta, precum unitatea de iluminare și elementele necesare configurației de comandă.

Acționare momentană cu revenire cu arc

Modelul 216925 are funcție momentană și revenire cu arc. La apăsare, actuatorul este deplasat mecanic, iar după eliberare revine în poziția inițială.

Această caracteristică este importantă la selectarea unui element de comandă, deoarece un actuator momentan nu trebuie confundat cu variantele cu poziție menținută. Pentru înlocuirea unui element existent trebuie verificată funcția mecanică solicitată de schema de comandă.

Culoare roșie și design frontal plat

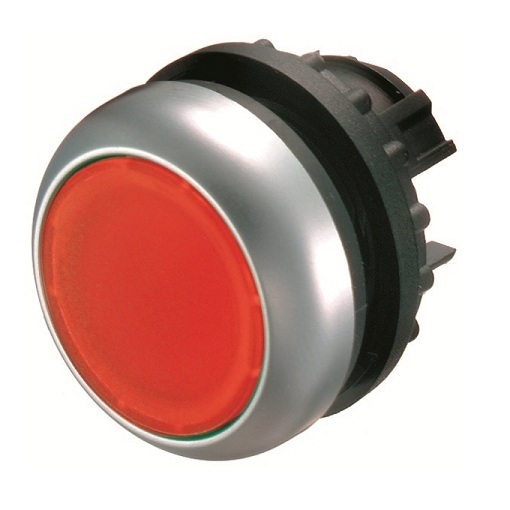

Actuatorul are culoare roșie, lentilă rotundă și element frontal plat. Rama frontală este de culoare titan, iar produsul nu are inscripție imprimată.

Culoarea este un criteriu de identificare vizuală, însă semnificația funcțională atribuită butonului trebuie stabilită conform proiectului și convențiilor utilizate în instalația de comandă. Modelul M22-DL-R trebuie selectat după cod, culoare și funcția de acționare, nu doar după aspect.

Montaj în decupaj de 22,5 mm

Eaton specifică pentru M22-DL-R un diametru al deschiderii de montaj de 22,5 mm. Această dimensiune este caracteristică sistemului modular M22 și trebuie verificată înainte de instalare sau înlocuire.

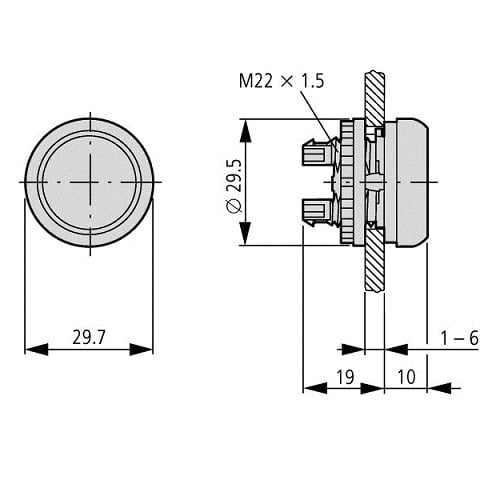

Dimensiunile generale ale produsului sunt de aproximativ 30 × 30 × 30 mm, iar dimensiunea frontală indicată pentru această variantă este de 22 × 22 mm. Poziția de montaj poate fi aleasă în funcție de configurația ansamblului.

Protecție pentru partea frontală a comenzii

Modelul M22-DL-R este specificat de Eaton cu grade de protecție IP66, IP67 și IP69K, în condițiile de instalare prevăzute pentru sistem. Pentru partea frontală, producătorul indică IP67/IP69K, alături de clasificări NEMA corespunzătoare.

Gradul de protecție trebuie evaluat pentru ansamblul instalat complet și în condițiile specificate de producător. Selectarea actuatorului nu înlocuiește verificarea etanșării și a celorlalte componente ale sistemului de comandă.

Caracteristicile Eaton M22-DL-R 216925

Varianta poate fi identificată precis prin codul M22-DL-R și numărul de catalog Eaton 216925. Principalele caracteristici confirmate sunt:

• producător: Eaton;
• gamă: Moeller RMQ-Titan M22;
• model: M22-DL-R;
• cod Eaton: 216925;
• EAN: 4015082169251;
• tip: actuator pentru buton iluminat;
• culoare actuator: roșu;
• funcție: momentană, cu revenire cu arc;
• design: frontal plat;
• lentilă: rotundă;
• inscripție: fără inscripție;
• culoare ramă: titan;
• diametru montaj: 22,5 mm;
• grad de protecție: IP66, IP67, IP69K;
• forță de acționare: 5 N;
• frecvență de operare: până la 3600 acționări/oră;
• durabilitate mecanică: până la 5.000.000 de acționări;
• temperatură ambientală de funcționare: -25°C până la +70°C.

Actuator modular, nu buton complet echipat

M22-DL-R este un dispozitiv de acționare modular. Pentru realizarea unei funcții electrice complete de comandă și iluminare trebuie utilizate componente compatibile cu sistemul Eaton M22, selectate în funcție de schema aplicației.

Acest aspect este important la comandă: codul 216925 identifică actuatorul frontal și nu trebuie confundat cu o unitate LED separată sau cu un ansamblu complet care include automat toate elementele de contact și iluminare.

Compatibilitate cu sistemul Eaton M22

Produsul aparține familiei modulare Eaton M22 și este prevăzut pentru integrarea în configurații de comandă și semnalizare din această gamă. Eaton indică inclusiv posibilitatea integrării în configurații SmartWire-DT atunci când sunt utilizate conexiunile și componentele corespunzătoare.

La extinderea sau înlocuirea unui ansamblu existent trebuie verificate codurile componentelor, funcția electrică necesară și compatibilitatea dintre actuator, elementele de contact și unitatea de iluminare.

Ce verifici înainte de alegerea Eaton M22-DL-R?

Pentru identificarea corectă, verifică în primul rând culoarea roșie, acționarea momentană, compatibilitatea cu sistemul M22 și decupajul de 22,5 mm. Pentru un ansamblu iluminat trebuie stabilite separat și caracteristicile unității de iluminare.

• confirmă necesitatea unui actuator momentan cu revenire cu arc;
• verifică dacă este necesară culoarea roșie;
• confirmă decupajul de montaj de 22,5 mm;
• verifică elementele de contact necesare schemei de comandă;
• pentru iluminare, selectează unitatea luminoasă compatibilă;
• pentru înlocuire, verifică modelul M22-DL-R și codul Eaton 216925.

Identificare exactă prin M22-DL-R și codul 216925

Codul Eaton 216925 și EAN-ul 4015082169251 identifică această variantă a actuatorului M22. Modelul complet este M22-DL-R și indică un element frontal roșu, iluminabil și cu funcție momentană.

Verificarea codului exact este utilă deoarece gama Eaton M22 include numeroase variante de culoare, funcție, inscripționare și construcție. Aspectul similar al două produse nu garantează că acestea au aceeași funcție.

Întrebări frecvente despre Eaton M22-DL-R 216925

Este Eaton 216925 un buton complet?

Nu. Eaton 216925 este actuatorul pentru un buton iluminat din sistemul modular M22. Pentru realizarea funcției electrice complete sunt necesare componente compatibile corespunzătoare configurației dorite.

Ce tip de acționare are M22-DL-R?

Modelul are acționare momentană cu revenire cu arc. După eliberarea butonului, elementul de acționare revine în poziția inițială.

Ce diametru de montaj este necesar?

Eaton specifică un diametru al decupajului de 22,5 mm. Dimensiunea trebuie verificată înainte de montarea actuatorului într-un panou sau înainte de înlocuirea unui produs existent.

Ce grad de protecție are?

Modelul este specificat pentru IP66, IP67 și IP69K în condițiile de instalare prevăzute de producător. Gradul de protecție al ansamblului final depinde și de montajul corect al componentelor.

Cum identific exact varianta roșie?

Verifică modelul M22-DL-R, codul Eaton 216925, EAN-ul 4015082169251, culoarea roșie și funcția momentană. Aceste elemente diferențiază produsul de alte actuatoare din seria M22.
