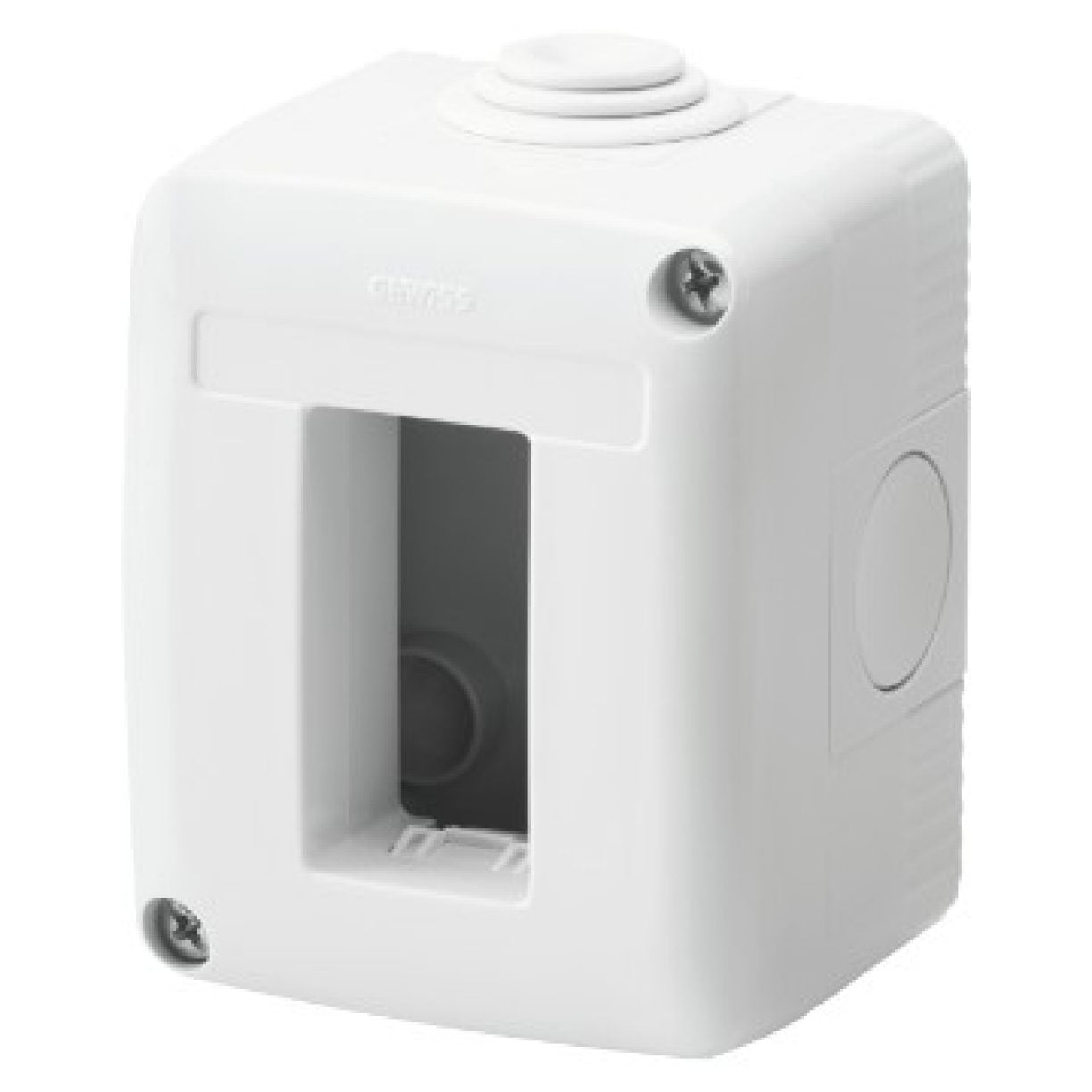

Doza aparenta GEWISS 27 COMBI GW27001 1 modul IP40 gri

Doza aparentă GEWISS GW27001 este o carcasă de 1 modul din gama 27 COMBI, destinată integrării aparatajului GEWISS System. Modelul are grad de protecție IP40, rezistență mecanică IK07, clasa de izolație II și dimensiuni exterioare de 66x82x55mm.

GW27001 are culoare gri RAL 7035 și este realizată fără halogen. Pentru alegerea corectă contează compatibilitatea cu aparatajul System, formatul de 1 modul și condițiile de instalare corespunzătoare nivelului de protecție IP40.

Gama 27 COMBI și compatibilitatea cu GEWISS System

Doza GEWISS 1 modul GW27001 face parte oficial din gama 27 COMBI. Această familie cuprinde carcase modulare pentru montaj pe perete, iar GW27001 este varianta concepută pentru integrarea unui modul din gama GEWISS System.

Este utilă această diferențiere deoarece 27 COMBI este gama carcasei, iar System este gama aparatajului compatibil care se montează în interior. Prin urmare, produsul nu trebuie identificat doar ca „doză System”, chiar dacă este destinat dispozitivelor System.

Pentru mecanismele compatibile poate fi consultată gama GEWISS System, iar pentru alte variante de montaj aparent este relevant și aparatajul aparent GEWISS 27 COMBI.

Protecție IP40 și rezistență mecanică IK07

GW27001 are grad de protecție IP40. Acest nivel trebuie corelat cu mediul de instalare și nu trebuie confundat cu variantele etanșe din gama 27 COMBI, care pot avea grade de protecție mai ridicate.

Doza GEWISS 1 modul are și rezistență mecanică IK07. Parametrul indică nivelul declarat de rezistență la impact al carcasei și trebuie analizat împreună cu celelalte condiții ale instalației.

Clasa de izolație declarată este II. Carcasa este realizată fără halogen, iar producătorul indică un test cu fir incandescent la 650°C și o temperatură de instalare cuprinsă între -25°C și +60°C.

Dimensiuni și spațiul pentru aparataj

GW27001 are dimensiuni exterioare de 66x82x55mm și este destinată unei configurații de 1 modul. Dimensiunile exterioare descriu gabaritul carcasei, iar specificația de 1 modul se referă la capacitatea pentru aparatajul System compatibil.

Aceste două informații trebuie tratate separat. Faptul că un mecanism are dimensiuni apropiate nu confirmă compatibilitatea; aparatul trebuie să fie destinat sistemului GEWISS corespunzător.

Intrări pentru cabluri și tuburi

Doza aparentă GEWISS GW27001 are trei orificii de Ø23mm pe laterale și unul în partea inferioară, demontabile cu unealtă. În plus, produsul are un orificiu de Ø23mm prevăzut cu presetupă.

Presetupa inclusă este destinată cablurilor cu diametrul de 4-14mm și tuburilor cu diametrul de 16mm sau 20mm. Aceste dimensiuni trebuie verificate înainte de realizarea intrării în carcasă, astfel încât traseul folosit să corespundă accesoriului furnizat.

Material și elemente constructive

GW27001 este o carcasă modulară de culoare gri RAL 7035. Producătorul indică o construcție fără halogen și șuruburi pentru capac realizate din oțel rezistent la coroziune.

Cuplul declarat pentru strângerea șuruburilor capacului este de 0,8Nm. Această valoare este o informație de instalare și trebuie respectată fără suprasolicitarea elementelor de fixare.

Cum verifici dacă GW27001 este doza potrivită

Doza GEWISS 1 modul GW27001 este potrivită atunci când configurația necesită o carcasă aparentă 27 COMBI pentru un modul de aparataj GEWISS System și protecție IP40. Codul GW27001 este criteriul cel mai precis pentru identificarea variantei.

• Cod produs: GW27001.
• Gamă carcasă: GEWISS 27 COMBI.
• Aparataj compatibil: GEWISS System.
• Capacitate: 1 modul.
• Grad de protecție: IP40.
• Rezistență mecanică: IK07.
• Clasă de izolație: II.
• Dimensiuni: 66x82x55mm.
• Culoare: gri RAL 7035.
• Caracteristică material: fără halogen.

Erori frecvente

Confundarea gamei 27 COMBI cu gama System. GW27001 este o carcasă din gama 27 COMBI destinată aparatajului GEWISS System. Cele două denumiri descriu componente diferite ale aceleiași configurații.

Alegerea numai după numărul de module. Faptul că doza are 1 modul nu înseamnă că orice mecanism modular poate fi instalat în ea. Compatibilitatea cu aparatajul GEWISS System trebuie verificată separat.

Presupunerea că IP40 este potrivit pentru orice mediu. GW27001 are grad de protecție IP40, iar acest nivel trebuie corelat cu condițiile reale de instalare. Pentru aplicații care necesită alt grad de protecție trebuie aleasă o variantă corespunzătoare.

Ignorarea gabaritului exterior. Capacitatea de 1 modul nu descrie dimensiunile totale ale carcasei. Pentru spațiul disponibil la montaj trebuie luate în calcul dimensiunile de 66x82x55mm.

Întrebări frecvente

GW27001 este din gama System sau 27 COMBI?

GW27001 face parte oficial din gama GEWISS 27 COMBI și este concepută pentru aparataj GEWISS System. 27 COMBI este gama carcasei, iar System identifică familia de dispozitive modulare care pot fi integrate în această doză.

Câte module are GEWISS GW27001?

GEWISS GW27001 este o doză pentru 1 modul System. Numărul de module descrie capacitatea pentru aparataj, în timp ce dimensiunile exterioare ale carcasei sunt 66x82x55mm.

Ce grad de protecție are GW27001?

GEWISS GW27001 are grad de protecție IP40 și rezistență mecanică IK07. Nivelul IP trebuie verificat în raport cu mediul în care va fi instalată carcasa.

Ce presetupă este inclusă cu GW27001?

GW27001 include o presetupă pentru cabluri cu diametrul de 4-14mm și tuburi de 16mm sau 20mm. Carcasa are și orificii Ø23mm demontabile cu unealtă pentru configurarea intrărilor.

Ce dimensiuni are doza GW27001?

Doza aparentă GEWISS GW27001 are dimensiuni exterioare de 66x82x55mm. Aceste valori reprezintă gabaritul carcasei și trebuie verificate separat de capacitatea de 1 modul.
