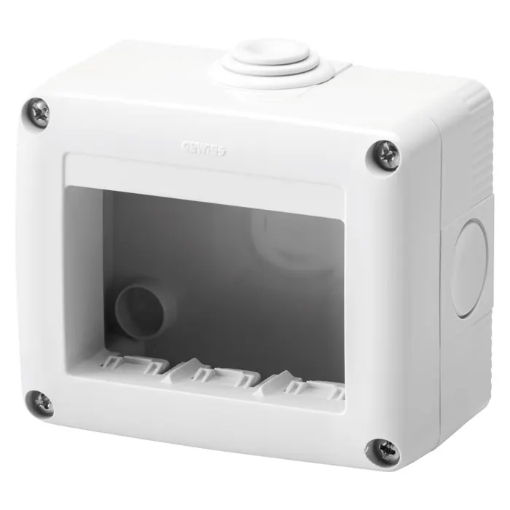

Doza aparat aparenta GEWISS 27 COMBI GW27003 3 module IP40 gri

Doza GEWISS GW27003 este o carcasă modulară aparentă din gama 27 COMBI, destinată instalării aparatajului GEWISS System într-o configurație de 3 module. Modelul are grad de protecție IP40, rezistență mecanică IK07, culoare gri RAL 7035 și dimensiuni exterioare de 9,9x8,2x5,5cm.

GW27003 este potrivită atunci când mecanismele modulare trebuie instalate aparent, fără realizarea unei doze încastrate. Pentru alegerea corectă trebuie verificate numărul total de module, compatibilitatea cu aparatajul System, spațiul disponibil pentru montaj și gradul de protecție necesar în zona de instalare.

Configurație aparentă pentru 3 module System

Doza GEWISS GW27003 oferă spațiu pentru o configurație totală de 3 module System. Numărul de module reprezintă capacitatea modulară disponibilă și nu indică obligatoriu instalarea a trei mecanisme separate.

Un mecanism poate ocupa unul sau mai multe module, în funcție de produs. De aceea, înainte de alegerea dozei trebuie calculată modularitatea totală a prizelor, întrerupătoarelor sau a celorlalte dispozitive care vor forma configurația.

Dimensiuni exterioare 9,9x8,2x5,5cm

GW27003 are dimensiuni exterioare de 9,9x8,2x5,5cm. Aceste valori sunt utile pentru verificarea spațiului necesar pe suprafața de montaj și a adâncimii totale ocupate de carcasă.

Dimensiunile nu trebuie folosite singure pentru stabilirea compatibilității. O doză cu măsuri apropiate poate avea alt număr de module sau poate aparține unui alt sistem, prin urmare codul GW27003 și compatibilitatea System rămân criterii de selecție importante.

Grad de protecție IP40

Doza GEWISS GW27003 are grad de protecție IP40. Acest nivel trebuie corelat cu mediul în care va fi instalată carcasa și nu trebuie confundat cu variantele etanșe din gama 27 COMBI.

Dacă instalația necesită protecție împotriva apei sau condiții de mediu mai solicitante, trebuie selectată o carcasă cu grad IP superior. Alegerea după numărul de module, fără verificarea gradului IP, poate conduce la utilizarea unei variante nepotrivite.

Rezistență mecanică IK07

GW27003 are rezistență mecanică IK07. Această caracteristică descrie nivelul de protecție al carcasei la solicitări mecanice și ajută la diferențierea produsului față de alte carcase pentru aparataj modular.

Gradul IK nu înlocuiește evaluarea poziției de montaj. Dacă doza este amplasată într-o zonă expusă unor solicitări mecanice mai mari, nivelul de protecție necesar trebuie stabilit în funcție de condițiile instalației.

Intrări detașabile pentru cabluri

Doza GEWISS GW27003 are trei orificii detașabile pe laterale și unul în partea inferioară, fiecare cu diametrul nominal de 2,3cm. Orificiile sunt detașabile cu ajutorul unei unelte, astfel încât pot fi deschise numai intrările necesare traseului de cabluri.

Produsul include și o intrare de 2,3cm prevăzută cu presetupă cu intrare rapidă. Aceasta este potrivită pentru cabluri cu diametre între 0,4 și 1,4cm și pentru tuburi cu diametrul de 1,6 sau 2cm.

Construcție gri RAL 7035 fără halogeni

GW27003 are culoare gri RAL 7035, nu albă. Culoarea din denumirea veche a URL-ului nu trebuie folosită pentru identificarea produsului, deoarece codul GW27003 corespunde variantei gri.

Carcasa este fără halogeni, are clasă de izolație II și utilizează șuruburi ale capacului din oțel rezistent la coroziune. Cuplul de strângere declarat pentru șuruburi este de 0,8Nm.

Integrare în gama GEWISS 27 COMBI

Doza GEWISS GW27003 face parte din gama 27 COMBI și este proiectată pentru integrarea aparatajului modular GEWISS System. Seria include variante cu alt număr de module și cu grade de protecție diferite, astfel încât alegerea trebuie făcută după configurația concretă.

GW27003 este varianta de 3 module, IP40, cu dimensiuni exterioare de 9,9x8,2x5,5cm. Codul produsului rămâne cel mai sigur reper atunci când este comparată cu alte carcase 27 COMBI apropiate ca aspect.

Cum verifici dacă GW27003 este modelul potrivit

Doza GEWISS GW27003 este potrivită atunci când configurația necesită montaj aparent, aparataj GEWISS System, capacitate de 3 module și grad de protecție IP40. Dacă modularitatea sau cerințele de protecție diferă, trebuie aleasă o altă variantă din gama 27 COMBI.

• Cod produs: GW27003.
• Gamă: GEWISS 27 COMBI.
• Compatibilitate: aparataj GEWISS System.
• Număr module: 3.
• Montaj: aparent.
• Dimensiuni exterioare: 9,9x8,2x5,5cm.
• Grad de protecție: IP40.
• Rezistență mecanică: IK07.
• Culoare: gri RAL 7035.
• Clasă de izolație: II.
• Caracteristică: fără halogeni.
• Temperatură de instalare: -25°C până la +60°C.

Erori frecvente

Alegerea după culoarea din URL. GW27003 este gri RAL 7035, chiar dacă URL-ul vechi ETBM conține termenul „albă”. Codul produsului și caracteristicile actuale trebuie folosite pentru identificarea corectă.

Confundarea celor 3 module cu trei mecanisme. Un mecanism poate ocupa unul sau mai multe module. Trebuie verificat totalul modular al tuturor componentelor care vor fi instalate.

Utilizarea IP40 într-o zonă care necesită protecție mai mare. GW27003 este varianta IP40. Pentru condiții care impun IP55, IP65 sau IP66 trebuie selectată o altă carcasă compatibilă.

Alegerea doar după dimensiuni. Măsurile de 9,9x8,2x5,5cm nu confirmă singure compatibilitatea. Trebuie verificate și cele 3 module, gama System și codul GW27003.

Întrebări frecvente

Câte module are GEWISS GW27003?

Doza GEWISS GW27003 este destinată unei configurații de 3 module System. Numărul efectiv de mecanisme depinde de modularitatea fiecărui aparat instalat.

Ce dimensiuni are GW27003?

GEWISS GW27003 are dimensiuni exterioare de 9,9x8,2x5,5cm. Aceste dimensiuni sunt utile pentru verificarea spațiului necesar montajului aparent.

GW27003 este albă sau gri?

GEWISS GW27003 este gri RAL 7035. Mențiunea „albă” din URL-ul vechi nu corespunde culorii actuale declarate pentru acest cod de produs.

Ce grad de protecție are GW27003?

Doza GEWISS GW27003 are grad de protecție IP40. Pentru medii care necesită protecție superioară trebuie aleasă o altă variantă din gama 27 COMBI.

GW27003 este compatibilă cu aparataj GEWISS System?

GEWISS GW27003 este proiectată pentru integrarea aparatajului modular System. Configurația trebuie să ocupe în total maximum 3 module și să utilizeze mecanisme compatibile.
