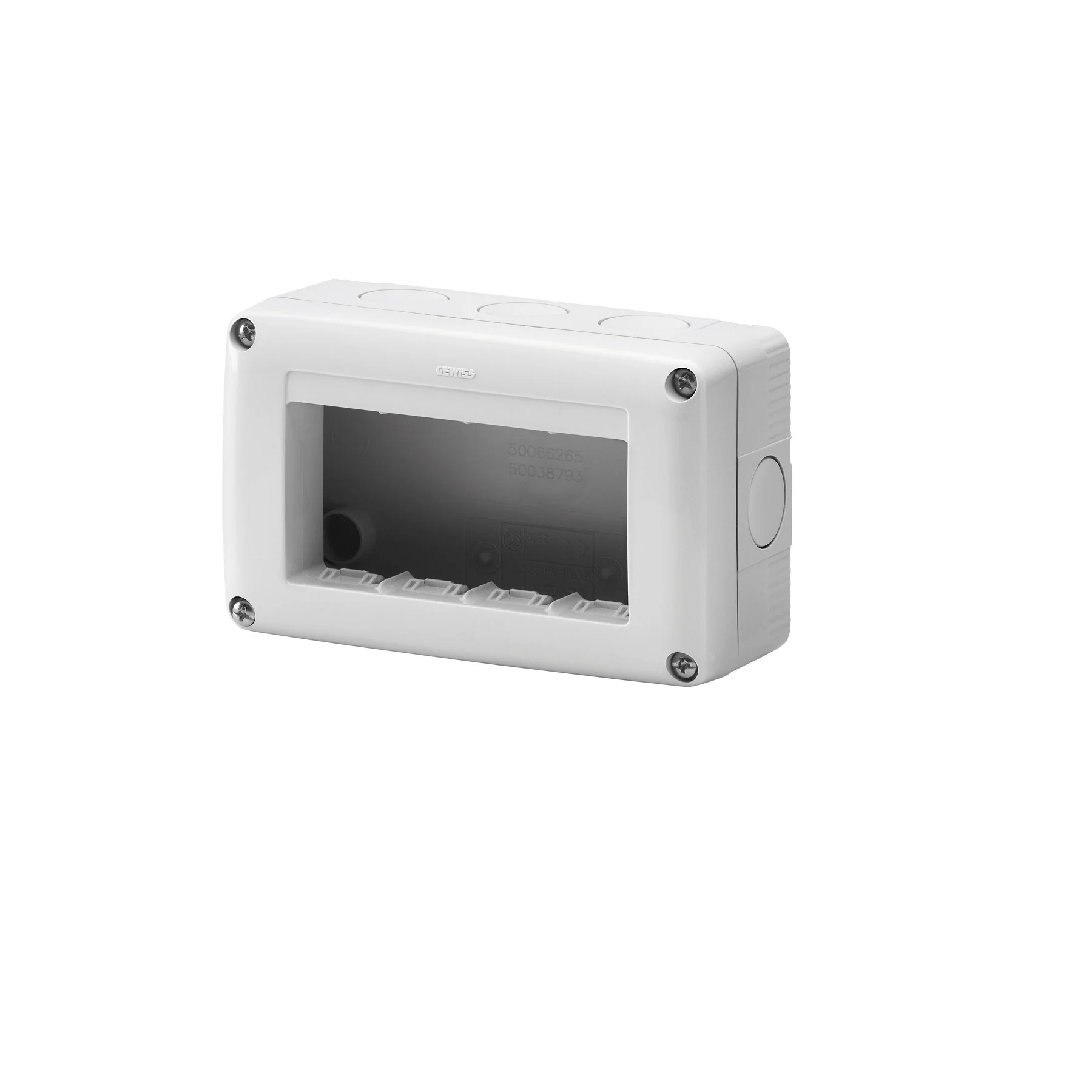

Doza aparenta GEWISS GW27004 4 module gri IP40 IK07

Doza aparentă GEWISS 4 module GW27004 este o carcasă modulară pentru montaj pe perete, destinată integrării dispozitivelor din gama SYSTEM. Are culoare gri RAL 7035, grad de protecție IP40, rezistență mecanică IK07, clasa de izolație II și dimensiuni exterioare de 13.2x8.2x5.5cm.

Modelul face parte din gama 27 COMBI și este conceput pentru configurații rezidențiale, comerciale și industriale în care este necesară o carcasă modulară compactă, cu montaj aparent. Identificarea prin codul GW27004 este importantă deoarece gama include carcase cu alte capacități, dimensiuni și grade de protecție.

Utilizare și integrare în aparataj

Doza aparentă GEWISS 4 module oferă spațiu pentru o configurație de 4 module și se montează pe perete. Alegerea ei trebuie făcută în funcție de numărul de module necesar și de dispozitivele SYSTEM care urmează să fie integrate în ansamblu.

Carcasa are 8 orificii knock-out Ø23 pe laturi și un orificiu în partea de jos. Acestea sunt demontabile cu unealta, ceea ce permite pregătirea intrărilor necesare în funcție de traseul instalației.

Accesoriul furnizat este o presetupă cu intrare rapidă, destinată cablurilor cu diametrul de 4-14mm și tuburilor Ø16mm sau Ø20mm. Prezența acestui accesoriu trebuie diferențiată de alte componente opționale ale sistemului, care nu trebuie considerate incluse automat.

Ce înseamnă IP40 și IK07 în alegere

Gradul IP40 definește nivelul de protecție al acestei variante din gama 27 COMBI. GEWISS produce în aceeași familie și versiuni cu grade de protecție mai ridicate, prin urmare mediul de instalare trebuie evaluat înainte de alegere.

Rezistența mecanică IK07 este un alt criteriu util când carcasa este instalată într-o zonă în care poate fi expusă la solicitări mecanice. Nu este însă un substitut pentru verificarea gradului IP sau a condițiilor de montaj.

Doza aparentă GEWISS 4 module GW27004 are clasa de izolație II și este realizată într-o configurație fără halogen. Șuruburile capacului sunt din oțel rezistent la coroziune, iar cuplul indicat pentru strângerea șuruburilor este de 0,8Nm.

Dimensiuni și compatibilitate de sistem

Dimensiunile exterioare sunt 13.2x8.2x5.5cm. Acest format trebuie verificat înainte de montaj pentru a confirma spațiul disponibil pe perete și poziția traseelor de cablu sau tub.

GW27004 este o carcasă din gama 27 COMBI, integrabilă cu dispozitivele SYSTEM. Pentru componentele necesare ansamblului poți consulta gama de aparataj modular GEWISS System, iar pentru alte variante de montaj și capacități este relevantă selecția de doze GEWISS.

Carcasa este pregătită pentru fixarea bornei de împământare GW26407. Această posibilitate de integrare nu înseamnă că borna este inclusă în pachet; compatibilitatea trebuie tratată separat de accesoriile furnizate.

Pentru obținerea izolației complete, producătorul indică utilizarea capacelor filetate GW44622. Acestea reprezintă accesorii distincte și nu trebuie confundate cu presetupa cu intrare rapidă furnizată împreună cu carcasa.

Cum alegi corect varianta

Alege GW27004 dacă ai nevoie de o carcasă aparentă de 4 module, gri RAL 7035, cu IP40 și dimensiuni de 13.2x8.2x5.5cm. Dacă instalația necesită mai multe module sau un grad de protecție superior, verifică varianta corespunzătoare înainte de comandă.

Primul criteriu este capacitatea de 4 module. Al doilea este mediul de instalare și gradul IP necesar. Al treilea este spațiul disponibil pentru dimensiunile exterioare ale carcasei și pentru racordarea cablurilor sau tuburilor.

Codul GW27004 trebuie verificat împreună cu aceste caracteristici, nu separat. Produsele din aceeași gamă pot avea aspect și funcție apropiate, dar diferă prin număr de module, dimensiuni și nivel de protecție.

Erori frecvente

Alegerea doar după dimensiunea aproximativă. O carcasă cu dimensiuni similare poate avea alt număr de module sau alt grad de protecție. Verificarea codului GW27004 și a capacității de 4 module elimină această confuzie.

Confundarea IP40 cu versiunile etanșe din gama 27 COMBI. Dacă mediul de instalare necesită un grad de protecție superior, varianta IP40 nu trebuie tratată ca echivalentă cu modelele IP55, IP65 sau IP66.

Presupunerea că toate accesoriile compatibile sunt incluse. Presetupa cu intrare rapidă este furnizată, însă borna GW26407 și capacele GW44622 sunt componente distincte.

Ignorarea traseului cablurilor și tuburilor. Orificiile knock-out sunt poziționate pe laturi și la partea inferioară, prin urmare traseul instalației trebuie corelat cu poziția carcasei înainte de montaj.

Întrebări frecvente

Ce este GEWISS GW27004?

GEWISS GW27004 este o carcasă aparentă de 4 module din gama 27 COMBI pentru dispozitive SYSTEM. Are culoare gri RAL 7035, grad de protecție IP40, rezistență mecanică IK07, clasa de izolație II și dimensiuni de 13.2x8.2x5.5cm.

Ce accesorii sunt furnizate cu GW27004?

GW27004 este furnizată cu o presetupă cu intrare rapidă pentru cabluri cu diametrul de 4-14mm și tuburi Ø16mm sau Ø20mm. Borna GW26407 și capacele filetate GW44622 sunt accesorii distincte și nu trebuie considerate incluse împreună cu produsul.

Câte intrări knock-out are carcasa?

Carcasa GW27004 are 8 orificii knock-out Ø23 pe laturi și unul la partea inferioară. Orificiile sunt demontabile cu unealta și permit pregătirea intrărilor necesare în funcție de traseul cablurilor sau tuburilor instalației.

Este GW27004 potrivită pentru montaj pe perete?

GW27004 este o carcasă destinată montajului pe perete. Configurația are 4 module și trebuie aleasă după verificarea spațiului disponibil, a gradului IP necesar și a dispozitivelor SYSTEM care urmează să fie integrate.

Care sunt dimensiunile dozei GEWISS GW27004?

Doza aparentă GEWISS 4 module GW27004 are dimensiuni exterioare de 13.2x8.2x5.5cm. Aceste dimensiuni trebuie verificate înainte de montaj împreună cu poziția traseelor de cablu și tub și cu spațiul disponibil pentru ansamblul final.
