Doza aparenta GEWISS GW27006 8 module 23.1x8.2x5.5cm IP40 IK07 gri

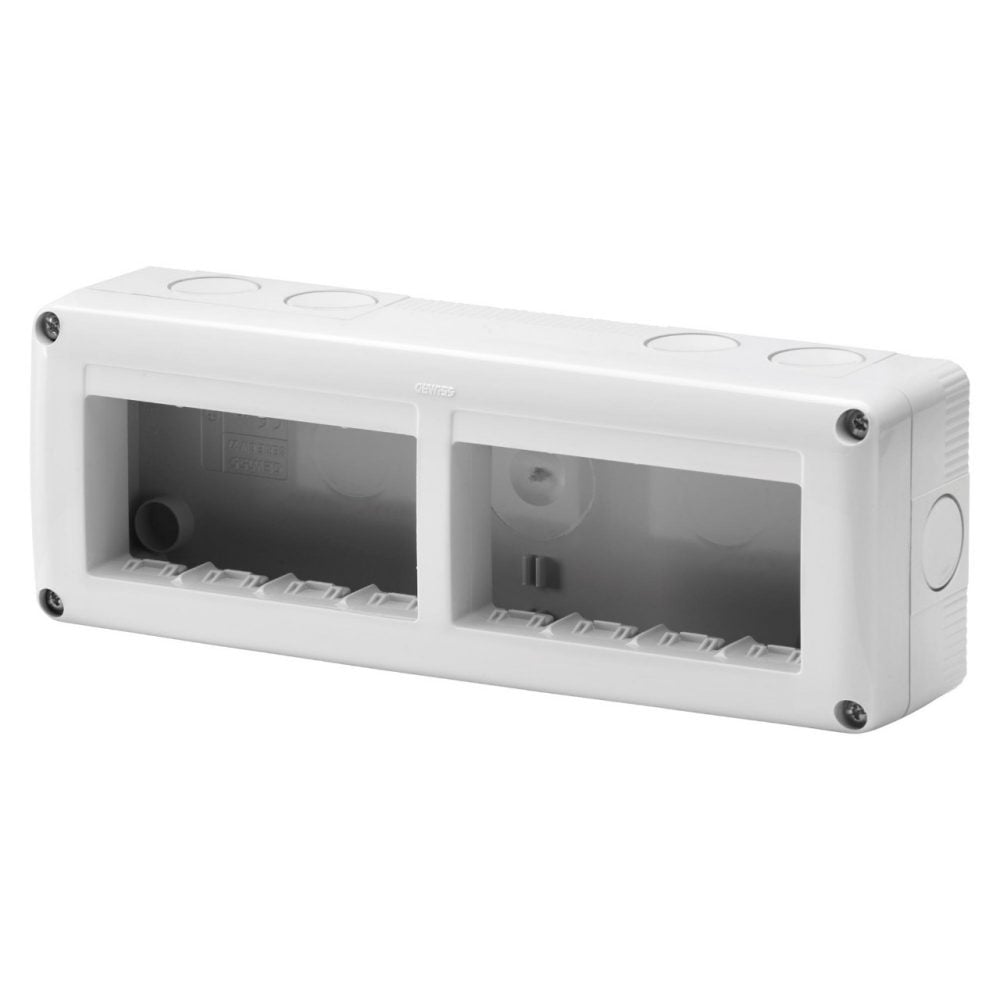

Doza aparentă GEWISS GW27006 este o carcasă orizontală pentru aparataj modular SYSTEM, cu o capacitate de 8 module în configurație 4x2. Se montează pe perete și are dimensiuni exterioare de 23,1x8,2x5,5cm, culoare gri RAL 7035, grad de protecție IP40 și rezistență mecanică IK07.

Modelul face parte din gama GEWISS 27 COMBI și este destinat realizării configurațiilor de aparataj aparent în care sunt necesare opt module. Codul GW27006 identifică exact această variantă și trebuie verificat împreună cu numărul de module, dimensiunile și gradul de protecție.

Configurație orizontală de 8 module

Doza aparentă GEWISS GW27006 oferă 8 module dispuse în configurație 4x2. Această organizare în două grupuri de câte patru module permite integrarea dispozitivelor modulare SYSTEM într-o carcasă montată la suprafață.

Configurația trebuie stabilită înainte de alegerea carcasei. Faptul că două doze au aceeași capacitate totală nu înseamnă automat că au aceeași dispunere, aceleași dimensiuni sau același mod de integrare a aparatajului.

Pentru componentele care formează ansamblul poate fi consultată gama de aparataj modular GEWISS System. Pentru alte capacități și forme de carcasă sunt disponibile și alte doze GEWISS.

Dimensiuni și spațiul necesar pentru montaj

Dimensiunile exterioare ale carcasei sunt de 23,1x8,2x5,5cm. Aceste cote trebuie verificate față de suprafața disponibilă pe perete și de poziția traseelor electrice care vor intra în cutie.

Lungimea de 23,1cm diferențiază această variantă de modelele cu mai puține module din aceeași familie. Înainte de montaj este util să fie stabilite atât poziția carcasei, cât și zonele prin care vor intra cablurile sau tuburile, pentru a evita repoziționarea ulterioară.

Protecție IP40 și rezistență mecanică IK07

Doza aparentă GEWISS de 8 module are grad de protecție IP40 și rezistență mecanică IK07. Cele două valori descriu caracteristici diferite și trebuie analizate separat atunci când se stabilește dacă modelul este potrivit mediului de instalare.

IP40 este caracteristica acestei variante din gama 27 COMBI. În aceeași familie există și carcase cu grade de protecție mai ridicate, astfel încât un model IP40 nu trebuie tratat automat ca echivalent cu o variantă etanșă IP55, IP65 sau IP66.

IK07 exprimă rezistența mecanică a carcasei la impact. Produsul are și clasa de izolație II, iar șuruburile capacului sunt realizate din oțel rezistent la coroziune. Cuplul indicat pentru strângerea șuruburilor este de 0,8Nm.

Orificii knock-out și intrarea cablurilor

Carcasa dispune de 10 orificii knock-out cu diametrul de 2,3cm pe laturi și 2 în partea inferioară. Orificiile sunt demontabile cu unealta și permit pregătirea intrărilor numai în punctele necesare instalației.

Poziția traseelor trebuie stabilită înainte de îndepărtarea zonelor knock-out. Deschiderea inutilă a unor intrări poate limita flexibilitatea configurației și nu aduce un avantaj practic.

GW27006 este furnizată cu o presetupă cu intrare rapidă pentru cabluri cu diametrul cuprins între 0,4 și 1,4cm și pentru tuburi cu diametrul de 1,6cm sau 2cm. Acest accesoriu trebuie diferențiat de celelalte componente compatibile ale gamei.

Material fără halogeni și integrare SYSTEM

Doza aparentă GEWISS GW27006 are culoare gri RAL 7035 și este realizată într-o configurație fără halogeni. Materialul este testat la fir incandescent la 650°C, iar temperatura de termopresiune cu bilă este de 70°C.

Temperatura de instalare declarată este cuprinsă între -25°C și +60°C. Aceste valori reprezintă limite tehnice ale produsului și nu înlocuiesc verificarea condițiilor concrete în care va funcționa instalația.

Carcasa este pregătită pentru utilizarea bornei de împământare GW26407. Izolația completă poate fi obținută cu ajutorul capacelor pentru șuruburi GW44622. Aceste componente sunt accesorii compatibile și nu trebuie presupuse ca fiind furnizate dacă nu sunt indicate explicit în configurația comercială.

Cum alegi corect GW27006

Doza aparentă GEWISS GW27006 este potrivită atunci când configurația necesită 8 module SYSTEM într-o carcasă orizontală montată pe perete. Alegerea trebuie confirmată prin cod, configurația 4x2, dimensiunile de 23,1x8,2x5,5cm și gradul IP40.

• Confirmă necesarul de 8 module și configurația 4x2.
• Verifică dacă montajul dorit este aparent, pe perete.
• Confirmă că IP40 este potrivit pentru mediul de instalare.
• Verifică spațiul disponibil pentru dimensiunile de 23,1x8,2x5,5cm.
• Stabilește poziția intrărilor pentru cabluri sau tuburi înainte de deschiderea orificiilor knock-out.
• Folosește codul GW27006 pentru identificarea variantei exacte.

Erori frecvente

Confundarea culorii produsului. GW27006 este specificată în culoarea gri RAL 7035. O denumire comercială care folosește termenul „albă” nu trebuie să prevaleze asupra identificării produsului prin cod și culoarea tehnică declarată.

Alegerea doar după numărul de module. O altă carcasă de 8 module poate avea altă configurație, alte dimensiuni sau alt grad IP. Pentru GW27006 trebuie verificate împreună cele 8 module, configurația 4x2, dimensiunile de 23,1x8,2x5,5cm și IP40.

Confundarea IP40 cu variantele etanșe 27 COMBI. Apartenența la aceeași gamă nu înseamnă că toate carcasele oferă aceeași protecție. Dacă instalația necesită un grad IP superior, trebuie selectată o variantă realizată pentru acele condiții.

Deschiderea tuturor orificiilor knock-out înainte de stabilirea traseului. Intrările sunt demontabile cu unealta tocmai pentru a fi pregătite selectiv. Traseele cablurilor și tuburilor trebuie definite înainte de prelucrarea carcasei.

Întrebări frecvente

Ce este GEWISS GW27006?

GEWISS GW27006 este o doză aparentă orizontală de 8 module pentru aparataj modular SYSTEM. Are configurație 4x2, culoare gri RAL 7035, grad de protecție IP40, rezistență mecanică IK07 și dimensiuni exterioare de 23,1x8,2x5,5cm.

Ce culoare are doza GW27006?

Doza GEWISS GW27006 este gri RAL 7035. Identificarea prin codul GW27006 este importantă atunci când denumirile comerciale existente folosesc alte formulări pentru culoare.

Câte module are GEWISS GW27006?

GW27006 are 8 module în configurație 4x2. Cele opt module sunt organizate în două grupuri de câte patru și trebuie corelate cu aparatajul SYSTEM prevăzut pentru ansamblul electric.

Care sunt dimensiunile dozei GEWISS GW27006?

Doza aparentă GEWISS GW27006 are dimensiuni exterioare de 23,1x8,2x5,5cm. Aceste cote trebuie verificate față de spațiul disponibil pe perete și de poziția traseelor electrice înainte de montaj.

Ce accesorii sunt furnizate cu GW27006?

GW27006 este furnizată cu o presetupă cu intrare rapidă pentru cabluri cu diametrul de 0,4-1,4cm și tuburi de 1,6cm sau 2cm. Alte accesorii compatibile ale sistemului trebuie verificate separat înainte de comandă.
