Doza aparenta GEWISS GW27007 12 module 33x82x5.5cm IP40 IK07 gri

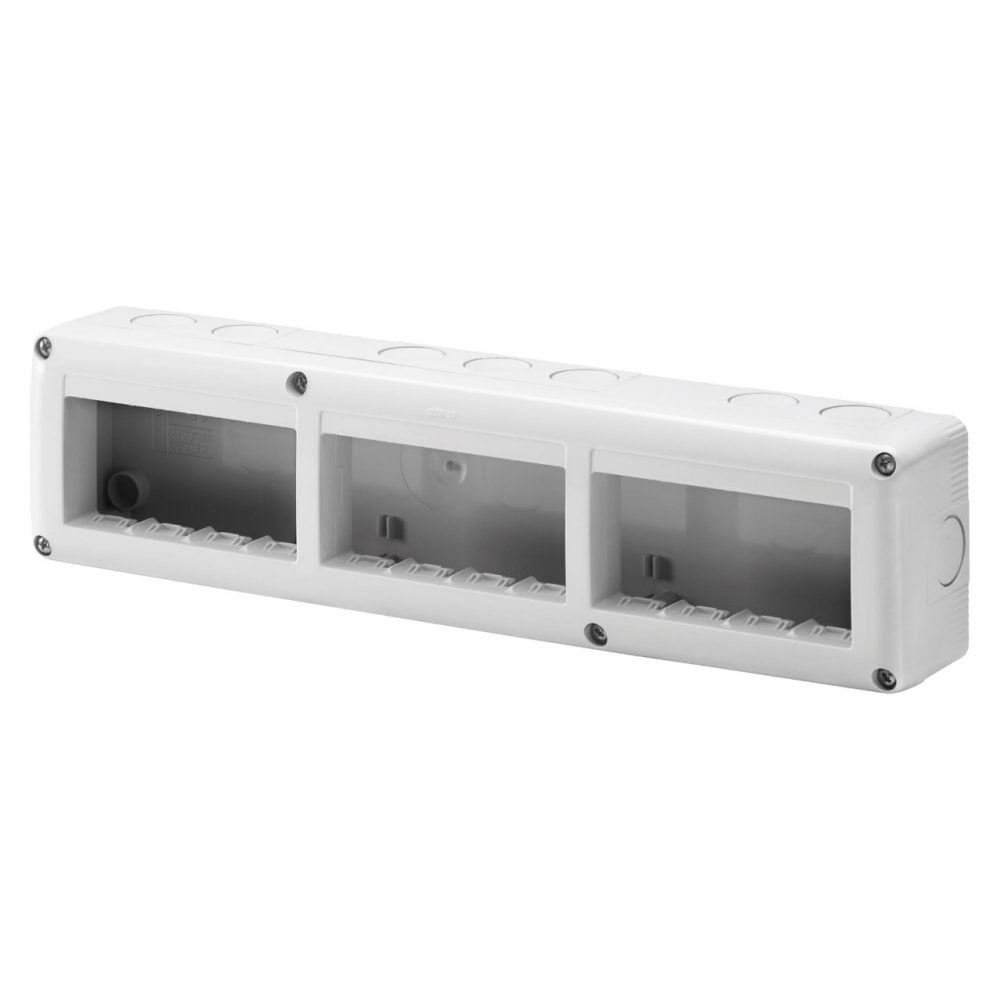

Doza GEWISS 12 module GW27007 este o carcasă orizontală pentru aparataj modular SYSTEM, realizată pentru montaj aparent pe perete. Are configurație 4x3 module, dimensiuni exterioare de 33x8,2x5,5cm, culoare gri RAL 7035, grad de protecție IP40 și rezistență mecanică IK07.

Modelul face parte din gama GEWISS 27 COMBI și este destinat configurațiilor în care sunt necesare 12 module într-o carcasă montată la suprafață. Codul GW27007 trebuie verificat împreună cu numărul de module, dimensiunile și gradul de protecție pentru identificarea exactă a variantei.

Configurație orizontală de 12 module

Doza GEWISS 12 module are configurație 4x3, cu trei compartimente pregătite pentru integrarea aparatajului modular. Această structură diferențiază modelul GW27007 de variantele cu 8 sau 16 module din aceeași familie.

Capacitatea totală trebuie corelată cu numărul dispozitivelor care urmează să fie montate. O carcasă cu același număr total de module nu este automat echivalentă dacă are altă configurație, alte dimensiuni sau alt grad de protecție.

Pentru alcătuirea ansamblului poate fi consultată gama de aparataj modular GEWISS System. Pentru alte capacități și forme de carcasă sunt disponibile și alte doze GEWISS.

Dimensiuni și spațiul necesar pentru montaj

Dimensiunile exterioare ale modelului GW27007 sunt de 33x8,2x5,5cm. Lungimea de 33cm trebuie verificată în raport cu suprafața disponibilă pe perete, poziția aparatajului și traseele de cablu sau tub.

Doza GEWISS 12 module este mai lungă decât variantele din aceeași gamă cu mai puține module, astfel încât poziționarea trebuie stabilită înainte de montaj. Verificarea gabaritului ajută la evitarea interferențelor cu alte elemente ale instalației.

Grad de protecție IP40 și rezistență IK07

GW27007 are grad de protecție IP40 și rezistență mecanică IK07. Cele două valori descriu caracteristici diferite și trebuie evaluate separat în raport cu mediul în care urmează să fie instalată carcasa.

Gama 27 COMBI include și variante cu grade de protecție IP55, IP65 și IP66. Prin urmare, faptul că două produse aparțin aceleiași familii nu înseamnă că oferă aceeași protecție față de condițiile de mediu.

Carcasa are și clasa de izolație II. Șuruburile capacului sunt realizate din oțel rezistent la coroziune, iar cuplul indicat pentru strângere este de 0,8Nm.

Orificii knock-out și pregătirea intrărilor

Doza GEWISS 12 module GW27007 are 16 orificii knock-out cu diametrul de 2,3cm pe laturi și 3 orificii în partea inferioară. Acestea sunt demontabile cu unealta și permit deschiderea selectivă a punctelor necesare instalației.

Traseele pentru cabluri și tuburi trebuie stabilite înainte de îndepărtarea zonelor knock-out. Deschiderea doar a intrărilor necesare permite păstrarea unei configurații mai controlate și evită prelucrarea inutilă a carcasei.

Produsul este furnizat cu intrări cu membrană pentru cabluri cu diametrul de 0,4-1,4cm și pentru tuburi cu diametrul de 1,6cm sau 2cm. Aceste dimensiuni trebuie corelate cu traseele electrice prevăzute în proiect.

Material fără halogeni și integrare SYSTEM

GW27007 este realizată într-o configurație fără halogeni și are culoare gri RAL 7035. Materialul este testat la fir incandescent la 650°C, iar temperatura de termopresiune cu bilă este de 70°C.

Intervalul de temperatură de utilizare declarat este de la -25°C la +60°C. Aceste limite trebuie respectate împreună cu celelalte cerințe ale instalației și nu înlocuiesc verificarea condițiilor efective din zona de montaj.

Doza GEWISS 12 module este pregătită pentru fixarea bornei de împământare GW26407. Izolația completă poate fi realizată cu capacele pentru șuruburi GW44622, accesorii care trebuie verificate separat în funcție de configurația finală.

Cum alegi corect modelul GW27007

GW27007 este potrivită atunci când sunt necesare 12 module SYSTEM într-o carcasă orizontală, aparentă, cu configurație 4x3 și protecție IP40. Alegerea trebuie făcută după verificarea simultană a capacității, dimensiunilor și mediului de instalare.

• Confirmă necesarul de 12 module și configurația 4x3.
• Verifică spațiul disponibil pentru dimensiunile de 33x8,2x5,5cm.
• Confirmă că montajul dorit este aparent, pe perete.
• Verifică dacă IP40 este adecvat mediului de instalare.
• Stabilește traseele înainte de deschiderea orificiilor knock-out.
• Folosește codul GW27007 pentru identificarea exactă.

Erori frecvente

Confundarea culorii produsului. GW27007 este specificată ca gri RAL 7035. O denumire comercială care folosește „albă” nu trebuie să prevaleze asupra identificării tehnice prin codul produsului și culoarea declarată.

Alegerea numai după numărul de module. O altă carcasă de 12 module poate avea altă configurație, alte dimensiuni sau alt grad de protecție. Pentru GW27007 trebuie verificate împreună 12 module, configurația 4x3, dimensiunile de 33x8,2x5,5cm și IP40.

Confundarea IP40 cu variantele etanșe. Gama 27 COMBI include și modele cu IP55, IP65 sau IP66. Dacă instalația necesită protecție mai ridicată, doza GEWISS 12 module GW27007 nu trebuie tratată ca echivalentă cu aceste variante.

Deschiderea tuturor orificiilor knock-out. Orificiile sunt concepute pentru a fi demontate cu unealta doar acolo unde traseul instalației o cere. Poziția cablurilor și tuburilor trebuie stabilită înainte de prelucrarea carcasei.

Întrebări frecvente

Ce este GEWISS GW27007?

GEWISS GW27007 este o doză aparentă orizontală de 12 module pentru aparataj modular SYSTEM. Are configurație 4x3, culoare gri RAL 7035, protecție IP40, rezistență IK07 și dimensiuni exterioare de 33x8,2x5,5cm.

Câte module are GW27007?

Doza GEWISS 12 module GW27007 are o configurație 4x3. Cele 12 module sunt organizate în trei compartimente, iar această structură trebuie corelată cu dispozitivele SYSTEM prevăzute pentru configurația finală.

Ce culoare are GW27007?

GEWISS GW27007 are culoare gri RAL 7035. Codul GW27007 și culoarea tehnică trebuie folosite împreună pentru identificarea corectă, mai ales atunci când o denumire comercială existentă indică în mod eronat culoarea albă.

Care sunt dimensiunile dozei GW27007?

Doza GEWISS GW27007 are dimensiuni exterioare de 33x8,2x5,5cm. Aceste valori trebuie verificate înainte de montaj pentru a confirma spațiul disponibil și poziția traseelor electrice.

Câte orificii knock-out are GW27007?

GW27007 are 16 orificii knock-out laterale și 3 în partea inferioară, cu diametrul de 2,3cm. Orificiile sunt demontabile cu unealta și trebuie deschise selectiv, în funcție de traseele de cablu sau tub prevăzute în instalație.
