Doza aparenta GEWISS GW27008 16 module 42.9x82x5.5cm IP40 IK07 gri

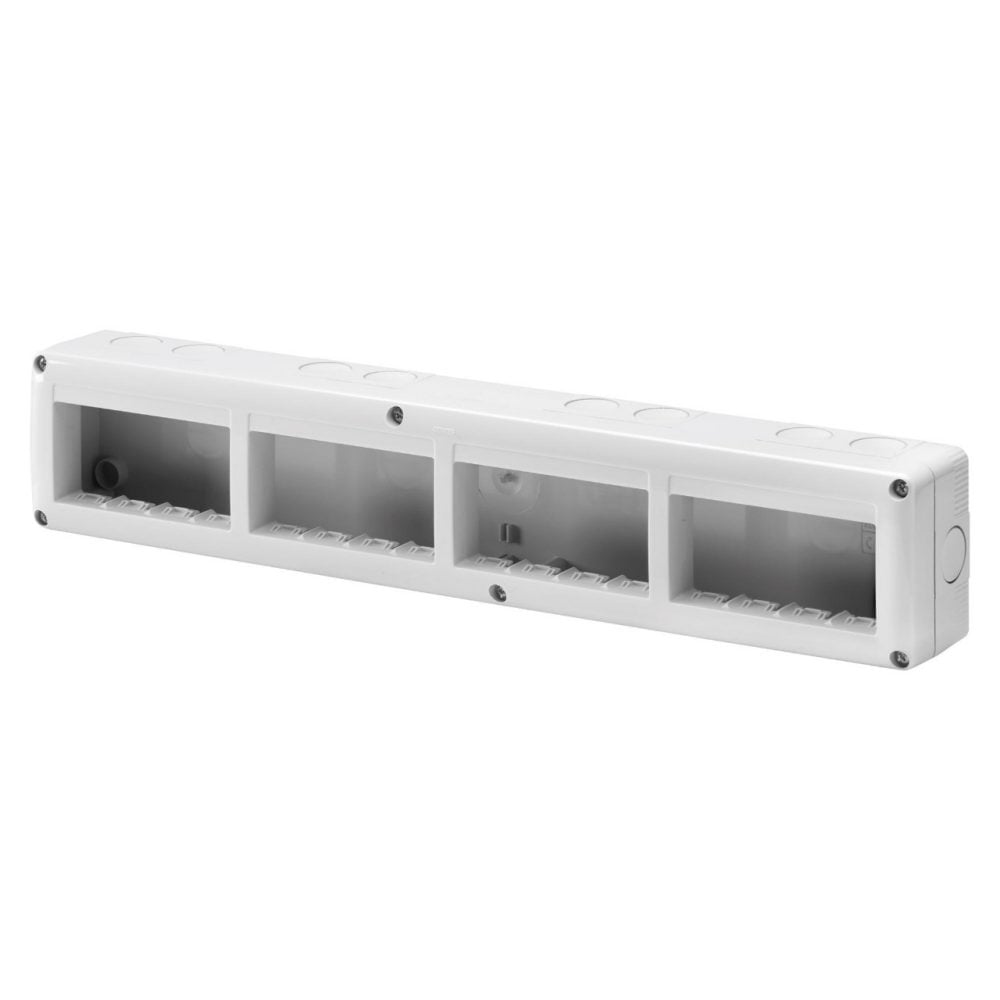

Doza GEWISS 16 module GW27008 este o carcasă orizontală pentru aparataj modular SYSTEM, realizată pentru montaj aparent pe perete. Are configurație 4x4 module, dimensiuni exterioare de 42,9x8,2x5,5cm, culoare gri RAL 7035, grad de protecție IP40 și rezistență mecanică IK07.

Modelul face parte din gama GEWISS 27 COMBI și permite integrarea a 16 module într-un ansamblu aparent. Codul GW27008 identifică exact această variantă și trebuie verificat împreună cu numărul de module, dimensiunile și gradul de protecție.

Configurație orizontală de 16 module

Doza GEWISS 16 module are configurație 4x4, ceea ce permite organizarea aparatajului modular în patru grupuri de câte patru module. Această dispunere diferențiază GW27008 de variantele cu 8 sau 12 module din aceeași familie.

Capacitatea totală trebuie stabilită înainte de alegerea carcasei, deoarece două doze cu aspect apropiat pot avea configurații și dimensiuni diferite. Pentru un ansamblu realizat cu dispozitive SYSTEM, este important să fie verificat atât numărul de module, cât și modul în care acestea sunt distribuite în carcasă.

Pentru componentele necesare configurației poate fi consultată gama de aparataj modular GEWISS System. Pentru alte dimensiuni și capacități sunt disponibile și alte doze GEWISS.

Dimensiuni și spațiul necesar pentru montaj

Dimensiunile exterioare ale carcasei sunt de 42,9x8,2x5,5cm. Lungimea de 42,9cm trebuie verificată în raport cu suprafața disponibilă pe perete, poziția celorlalte componente și traseele de cabluri sau tuburi.

Doza GEWISS 16 module GW27008 este cea mai lungă dintre variantele orizontale apropiate ca structură din această serie. Din acest motiv, măsurarea spațiului disponibil înainte de montaj este importantă pentru evitarea interferențelor cu alte elemente ale instalației.

Protecție IP40 și rezistență mecanică IK07

GW27008 are grad de protecție IP40 și rezistență mecanică IK07. Aceste două valori descriu caracteristici diferite ale carcasei și trebuie evaluate separat în raport cu mediul de instalare.

IP40 caracterizează această variantă din gama 27 COMBI. În aceeași familie există și carcase cu grade de protecție mai ridicate, astfel încât un model IP40 nu trebuie considerat echivalent cu o variantă IP55, IP65 sau IP66 atunci când condițiile de montaj impun protecție suplimentară.

Carcasa are și clasa de izolație II. Șuruburile capacului sunt realizate din oțel rezistent la coroziune, iar cuplul indicat pentru strângerea acestora este de 0,8Nm.

Orificii knock-out și intrări pentru cabluri

Doza GEWISS 16 module are 18 orificii knock-out cu diametrul de 2,3cm pe laturi și 4 orificii în partea inferioară. Acestea sunt demontabile cu unealta, ceea ce permite deschiderea selectivă a intrărilor necesare instalației.

Traseele pentru cabluri sau tuburi trebuie stabilite înainte de îndepărtarea zonelor knock-out. Deschiderea doar a intrărilor utilizate păstrează carcasa adaptată configurației efective și evită prelucrarea inutilă.

GW27008 este furnizată cu o presetupă cu intrare rapidă pentru cabluri cu diametrul cuprins între 0,4 și 1,4cm și pentru tuburi cu diametrul de 1,6cm sau 2cm. Acest accesoriu trebuie diferențiat de celelalte componente compatibile ale sistemului.

Construcție fără halogeni și integrare SYSTEM

Carcasa este realizată într-o configurație fără halogeni și are culoare gri RAL 7035. Materialul este testat la fir incandescent la 650°C, iar temperatura de termopresiune cu bilă este de 70°C.

Temperatura de instalare declarată este cuprinsă între -25°C și +60°C. Aceste valori reprezintă limite tehnice ale produsului și trebuie analizate împreună cu condițiile reale din zona în care va fi montată carcasa.

Doza GEWISS 16 module GW27008 este pregătită pentru fixarea bornei de împământare GW26407. Izolația completă poate fi obținută cu ajutorul capacelor filetate GW44622, accesorii care trebuie verificate separat în funcție de configurația finală.

Cum alegi corect modelul GW27008

GW27008 este potrivită atunci când configurația necesită 16 module SYSTEM într-o carcasă orizontală, aparentă, cu organizare 4x4 și protecție IP40. Alegerea trebuie făcută după verificarea simultană a capacității, dimensiunilor și condițiilor de instalare.

• Confirmă necesarul de 16 module și configurația 4x4.
• Verifică spațiul disponibil pentru dimensiunile de 42,9x8,2x5,5cm.
• Confirmă că montajul dorit este aparent, pe perete.
• Verifică dacă IP40 este adecvat mediului de instalare.
• Stabilește traseele cablurilor și tuburilor înainte de deschiderea orificiilor knock-out.
• Folosește codul GW27008 pentru identificarea exactă a variantei.

Erori frecvente

Confundarea culorii produsului. GW27008 este specificată de producător ca gri RAL 7035. O denumire comercială care folosește termenul „albă” nu trebuie să prevaleze asupra identificării tehnice prin cod și culoarea declarată.

Alegerea doar după numărul de module. O altă carcasă de 16 module poate avea altă configurație, alte dimensiuni sau alt grad de protecție. Pentru GW27008 trebuie verificate împreună cele 16 module, configurația 4x4, dimensiunile de 42,9x8,2x5,5cm și IP40.

Confundarea IP40 cu variantele etanșe. Gama 27 COMBI include și modele cu grade IP superioare. Dacă instalația necesită o protecție mai ridicată, doza GEWISS 16 module GW27008 nu trebuie tratată ca echivalentă cu acele variante.

Deschiderea tuturor orificiilor knock-out înainte de stabilirea traseului. Orificiile sunt concepute pentru a fi demontate cu unealta doar acolo unde instalația o cere. Poziția cablurilor și tuburilor trebuie stabilită înainte de prelucrarea carcasei.

Întrebări frecvente

Ce este GEWISS GW27008?

GEWISS GW27008 este o doză aparentă orizontală de 16 module pentru aparataj modular SYSTEM. Are configurație 4x4, culoare gri RAL 7035, grad de protecție IP40, rezistență IK07 și dimensiuni exterioare de 42,9x8,2x5,5cm.

Câte module are GW27008?

Doza GEWISS 16 module GW27008 are configurație 4x4. Cele 16 module sunt distribuite în patru grupuri de câte patru și trebuie corelate cu dispozitivele SYSTEM care urmează să fie integrate în ansamblu.

Ce culoare are doza GW27008?

GEWISS GW27008 are culoare gri RAL 7035. Codul GW27008 și culoarea declarată de producător trebuie folosite împreună pentru identificare, mai ales atunci când o denumire comercială existentă indică în mod eronat culoarea albă.

Care sunt dimensiunile dozei GEWISS GW27008?

Doza GEWISS GW27008 are dimensiuni exterioare de 42,9x8,2x5,5cm. Aceste cote trebuie verificate înainte de montaj pentru a confirma spațiul disponibil pe perete și poziția traseelor electrice.

Câte orificii knock-out are GW27008?

GW27008 are 18 orificii knock-out laterale și 4 în partea inferioară, fiecare cu diametrul de 2,3cm. Orificiile sunt demontabile cu unealta și trebuie deschise selectiv în funcție de cablurile sau tuburile prevăzute în instalație.
