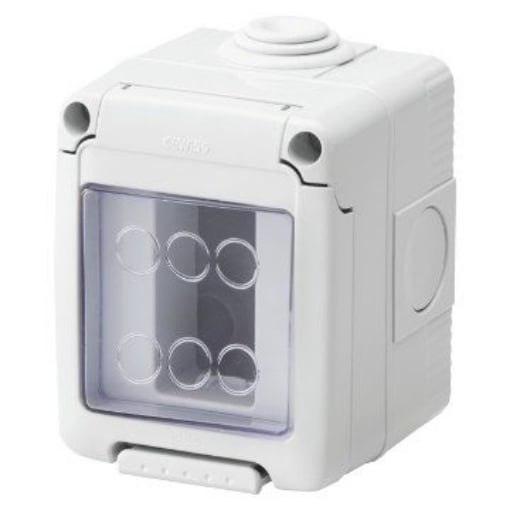

Doza aparenta GEWISS 27 COMBI GW27041 1 modul IP55 IK07 RAL7035 gri

Doza GEWISS GW27041 1 modul este o carcasă pentru montaj aparent din gama 27 COMBI, destinată integrării aparatajului modular SYSTEM. Modelul are grad de protecție IP55, rezistență mecanică IK07, clasa de izolație II și dimensiuni exterioare de 66x82x65mm. Carcasa este gri RAL7035 și are ușă transparentă cu membrană.

1 modul pentru aparataj GEWISS SYSTEM

Doza GEWISS 1 modul este concepută pentru instalarea unui singur modul SYSTEM într-o carcasă aparentă compactă. Configurația trebuie verificată înainte de alegerea mecanismului, deoarece GW27041 nu este o doză multiplă și nu poate înlocui variantele de 2, 3 sau mai multe module.

GW27041 face parte din gama 27 COMBI și se integrează cu aparatajul modular SYSTEM. Pentru alegerea mecanismului potrivit poate fi consultată gama de prize și întrerupătoare modulare GEWISS SYSTEM.

Protecție IP55 și rezistență mecanică IK07

Doza GEWISS GW27041 are grad de protecție IP55 și rezistență mecanică IK07. Față de carcasele IP40 din aceeași familie, această variantă oferă un nivel superior de protecție și este destinată instalațiilor în care condițiile de mediu cer o carcasă etanșă corespunzătoare gradului IP55.

Carcasa este încadrată în clasa de izolație II și este realizată din tehnopolimer fără halogeni. Temperatura de instalare indicată este cuprinsă între -25°C și +60°C, iar produsul este realizat conform EN 60670-1.

Dimensiuni compacte și acces pentru cabluri

Doza GEWISS 1 modul GW27041 are dimensiuni exterioare de 66x82x65mm. Formatul compact trebuie corelat cu spațiul disponibil pe suprafața de montaj și cu traseul cablurilor sau tuburilor care ajung la carcasă.

Carcasa are patru orificii predecupate cu diametrul de 23mm: trei sunt poziționate lateral și unul în partea inferioară. Acestea pot fi deschise cu unealtă numai acolo unde este necesară introducerea traseului.

Separat, GW27041 are un orificiu de 23mm prevăzut cu presetupă. Accesoriul furnizat permite trecerea cablurilor cu diametrul de 4–14mm și a tuburilor de 16 sau 20mm, în limitele indicate pentru produs.

Ușă transparentă cu membrană

GW27041 este prevăzută cu ușă transparentă și membrană. Această construcție protejează aparatajul montat în interior și păstrează accesul la funcția instalată fără a elimina protecția oferită de carcasă în configurația corect montată.

Șuruburile capacului sunt din oțel inoxidabil, iar cuplul de strângere indicat este de 0.8Nm. Respectarea parametrilor de montaj este importantă pentru instalarea corectă a carcasei și pentru menținerea caracteristicilor constructive prevăzute de producător.

Ce verifici înainte de alegerea GW27041

Doza GEWISS 1 modul este potrivită atunci când instalația necesită montaj aparent, un singur modul SYSTEM și grad de protecție IP55. Codul GW27041 trebuie verificat împreună cu numărul de module, dimensiunile și culoarea, deoarece gama 27 COMBI include mai multe carcase cu configurații diferite.

• Număr module: 1.
• Montaj: aparent.
• Gamă: 27 COMBI.
• Compatibilitate: aparataj modular SYSTEM.
• Grad de protecție: IP55.
• Rezistență mecanică: IK07.
• Clasă de izolație: II.
• Culoare carcasă: gri RAL7035.
• Ușă: transparentă, cu membrană.
• Dimensiuni: 66x82x65mm.
• Material: tehnopolimer fără halogeni.
• Temperatură de instalare: -25°C până la +60°C.

Pentru alte dimensiuni sau configurații poate fi consultată selecția de doze GEWISS.

Erori frecvente

Alegerea GW27041 ca variantă albă

GEWISS GW27041 este gri RAL7035, nu albă. Asocierea codului cu o culoare greșită poate crea o diferență vizuală față de celelalte componente ale instalației. Culoarea trebuie verificată după codul exact al produsului, nu doar după denumirea existentă în catalog.

Confundarea GW27041 cu o doză IP40

GEWISS GW27041 are grad de protecție IP55. Gama 27 COMBI include atât variante IP40, cât și variante cu protecție mai ridicată. Alegerea trebuie făcută după cerința instalației și după codul produsului, deoarece caracteristicile nu sunt identice între toate carcasele gamei.

Alegerea GW27041 pentru mai multe module

GEWISS GW27041 este destinată unui singur modul SYSTEM. Dacă instalația necesită două sau mai multe funcții modulare, trebuie aleasă o carcasă cu numărul corespunzător de module. Dimensiunea compactă a GW27041 nu trebuie confundată cu o configurație modulară extensibilă.

Deschiderea inutilă a orificiilor predecupate

GEWISS GW27041 are patru orificii predecupate de 23mm. Acestea trebuie deschise doar în pozițiile utilizate de traseul instalației. Stabilirea dinainte a direcției cablului sau tubului permite păstrarea neatinse a celorlalte puncte de intrare.

Întrebări frecvente

Ce culoare are GEWISS GW27041?

GEWISS GW27041 are carcasa gri RAL7035. Ușa este transparentă și prevăzută cu membrană. Codul GW27041 nu corespunde unei variante albe, chiar dacă această culoare apare în denumirea actuală a produsului.

Câte module are GEWISS GW27041?

GEWISS GW27041 este o doză pentru 1 modul. Carcasa este destinată integrării unui singur mecanism modular SYSTEM, astfel încât pentru configurații cu mai multe module trebuie selectat un alt model din gama 27 COMBI.

Ce grad de protecție are GEWISS GW27041?

GEWISS GW27041 are grad de protecție IP55 și rezistență mecanică IK07. Aceste caracteristici o diferențiază de variantele IP40 din aceeași gamă și trebuie corelate cu condițiile reale ale locului de instalare.

Ce dimensiuni are GEWISS GW27041?

GEWISS GW27041 are dimensiuni exterioare de 66x82x65mm. Formatul compact trebuie verificat în raport cu suprafața disponibilă, poziția aparatajului și traseele care ajung la carcasă înainte de montaj.

Ce intrări pentru cabluri are GEWISS GW27041?

GEWISS GW27041 are patru orificii predecupate de 23mm și un orificiu de 23mm prevăzut cu presetupă. Trei dintre orificiile predecupate sunt laterale, iar unul este amplasat în partea inferioară.
