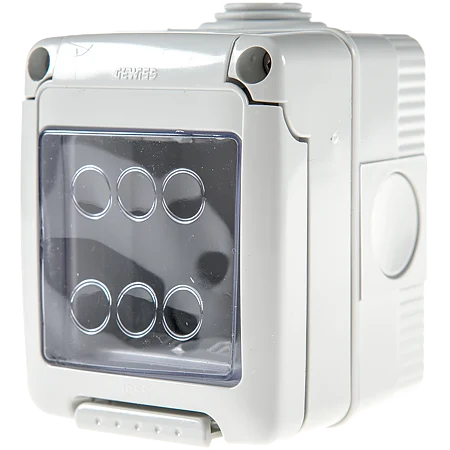

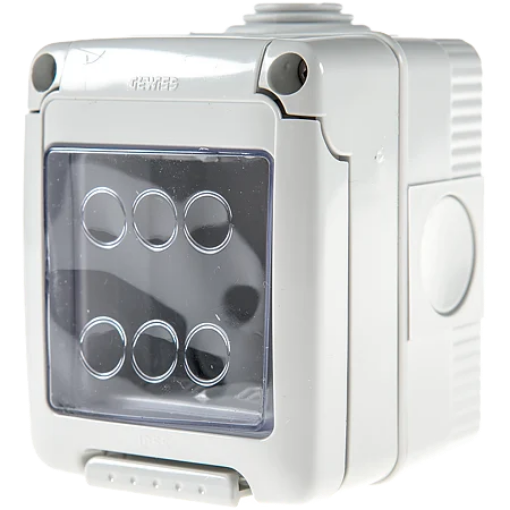

Doza aparenta GEWISS 27 COMBI GW27042 2 module SYSTEM IP55 IK07 RAL7035 gri

Doza GEWISS GW27042 2 module este o carcasă pentru montaj aparent din gama 27 COMBI, destinată integrării aparatajului modular SYSTEM. Modelul are grad de protecție IP55, rezistență mecanică IK07, clasa de izolație II și dimensiuni exterioare de 66x82x65mm. Carcasa este gri RAL7035 și este prevăzută cu ușă transparentă cu membrană.

2 module pentru aparataj modular SYSTEM

Doza GEWISS 2 module permite montarea a două module SYSTEM într-o carcasă compactă pentru instalare aparentă. Numărul de module trebuie verificat înainte de alegerea mecanismelor, deoarece GW27042 este configurată pentru două poziții modulare și nu înlocuiește variantele cu o capacitate mai mare.

GW27042 face parte din gama 27 COMBI și este concepută pentru integrarea cu dispozitive modulare SYSTEM. Pentru mecanisme compatibile poate fi consultată gama de prize și întrerupătoare modulare GEWISS SYSTEM.

Protecție IP55 și rezistență mecanică IK07

Doza GEWISS 2 module GW27042 are grad de protecție IP55 și rezistență mecanică IK07. Varianta IP55 este destinată situațiilor în care instalația necesită o carcasă cu un nivel de protecție superior modelelor IP40 din aceeași familie, însă alegerea trebuie făcută întotdeauna după condițiile reale de montaj.

Carcasa este încadrată în clasa de izolație II. Este realizată din tehnopolimer fără halogeni, iar testul cu fir incandescent este specificat la 650°C. Temperatura de instalare este cuprinsă între -25°C și +60°C.

Ușă transparentă cu membrană

Doza GEWISS GW27042 este echipată cu ușă transparentă și membrană. Această configurație permite protejarea mecanismelor montate în interiorul carcasei, păstrând în același timp vizibilitatea asupra zonei de aparataj.

Caracteristicile de protecție trebuie evaluate pentru ansamblul instalat corect. Alegerea unei carcase IP55 nu înlocuiește verificarea mecanismelor, a intrărilor pentru cabluri și a modului efectiv de realizare a instalației.

Dimensiuni și intrări pentru cabluri sau tuburi

Doza GEWISS 2 module are dimensiuni exterioare de 66x82x65mm, în ordinea LxHxD. Formatul compact este relevant la montajul aparent, unde trebuie verificat atât spațiul disponibil pe suprafață, cât și traseul cablurilor sau tuburilor care ajung la carcasă.

GW27042 are patru orificii predecupate cu diametrul de 23mm: trei sunt amplasate pe laterale și unul în partea inferioară. Orificiile sunt demontabile cu unealtă, astfel încât pot fi deschise numai pozițiile necesare traseului instalației.

Carcasa are separat un orificiu de 23mm prevăzut cu presetupă. Presetupa cu intrare rapidă furnizată este destinată cablurilor cu diametrul de 4–14mm și tuburilor cu diametrul de 16 sau 20mm.

Detalii constructive pentru montaj

Șuruburile capacului GW27042 sunt realizate din oțel inoxidabil, iar cuplul de strângere indicat este de 0.8Nm. Respectarea parametrilor de montaj contribuie la instalarea corectă a carcasei și la păstrarea caracteristicilor constructive prevăzute pentru model.

Carcasa este pregătită pentru fixarea terminalului de împământare GW26407. Pentru obținerea izolației complete pot fi utilizate capacele pentru șuruburi GW44622, aceste repere fiind accesorii distincte care trebuie verificate separat atunci când configurația instalației le necesită.

Pentru alte configurații, dimensiuni sau grade de protecție poate fi consultată selecția de doze GEWISS.

Ce verifici înainte de alegerea GW27042

Doza GEWISS 2 module GW27042 este potrivită atunci când instalația necesită montaj aparent, două module SYSTEM și protecție IP55. Codul GW27042 trebuie verificat împreună cu numărul de module, culoarea și dimensiunile, deoarece gama 27 COMBI include variante cu configurații și grade IP diferite.

• Cod produs: GW27042.
• Gamă: 27 COMBI.
• Număr module: 2.
• Montaj: aparent.
• Compatibilitate: aparataj modular SYSTEM.
• Grad de protecție: IP55.
• Rezistență mecanică: IK07.
• Clasă de izolație: II.
• Culoare carcasă: gri RAL7035.
• Ușă: transparentă, cu membrană.
• Dimensiuni LxHxD: 66x82x65mm.
• Temperatură de instalare: -25°C până la +60°C.

Erori frecvente

Alegerea GW27042 ca variantă albă

GEWISS GW27042 are carcasa gri RAL7035, nu albă. Asocierea codului cu o culoare greșită poate conduce la o nepotrivire vizuală față de celelalte componente ale instalației. Pentru identificare trebuie urmărit codul GW27042 împreună cu culoarea oficială a carcasei.

Confundarea GW27042 cu o doză IP40

GEWISS GW27042 are grad de protecție IP55. Gama 27 COMBI include și variante IP40, însă acestea sunt produse distincte. Gradul IP trebuie verificat după codul exact al carcasei, nu generalizat la nivelul întregii familii.

Alegerea GW27042 pentru mai mult de două module

GEWISS GW27042 este configurată pentru 2 module SYSTEM. Dacă instalația necesită trei sau mai multe module, trebuie aleasă o carcasă cu modularitatea corespunzătoare. Dimensiunile similare sau apartenența la aceeași gamă nu înseamnă că modelele sunt interschimbabile.

Deschiderea tuturor orificiilor predecupate înainte de stabilirea traseului

GEWISS GW27042 are patru orificii predecupate de 23mm. Acestea se deschid cu unealtă și trebuie utilizate numai în pozițiile necesare cablurilor sau tuburilor. Stabilirea traseului înainte de deschiderea orificiilor evită intervențiile inutile asupra carcasei.

Întrebări frecvente

Câte module are GEWISS GW27042?

GEWISS GW27042 este o doză aparentă pentru 2 module SYSTEM. Modularitatea trebuie verificată în raport cu mecanismele care vor fi montate, deoarece carcasa este proiectată pentru două poziții modulare.

Ce grad de protecție are GEWISS GW27042?

GEWISS GW27042 are grad de protecție IP55 și rezistență mecanică IK07. Modelul trebuie ales atunci când aceste caracteristici corespund cerințelor instalației și condițiilor din zona de montaj.

Ce culoare are GEWISS GW27042?

GEWISS GW27042 are carcasa gri RAL7035 și ușă transparentă. Denumirea de variantă albă nu corespunde codului GW27042, de aceea culoarea trebuie corectată în catalog pentru identificarea exactă a produsului.

Ce dimensiuni are GEWISS GW27042?

GEWISS GW27042 are dimensiuni exterioare de 66x82x65mm, în ordinea LxHxD. Aceste cote trebuie verificate înainte de montaj pentru a confirma spațiul necesar carcasei și traseelor de cabluri sau tuburi.

Ce intrări are GEWISS GW27042 pentru cabluri?

GEWISS GW27042 are patru orificii predecupate Ø23mm și un orificiu Ø23mm cu presetupă. Trei orificii predecupate sunt laterale și unul este inferior, iar presetupa furnizată acceptă cabluri Ø4–14mm și tuburi Ø16 sau Ø20mm.
