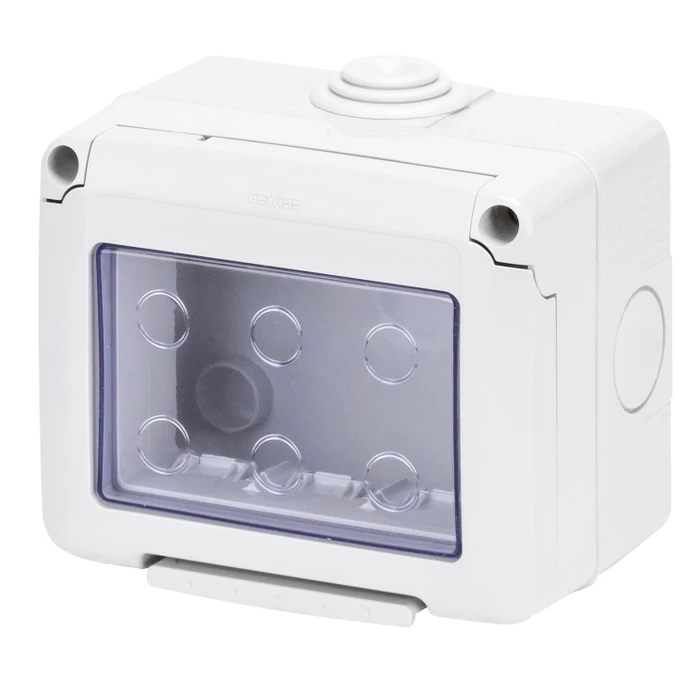

Doza aparenta GEWISS 27 COMBI GW27043 3 module SYSTEM IP55

Doza GEWISS GW27043 este o carcasă pentru montaj aparent din gama 27 COMBI, destinată integrării a 3 module din gama SYSTEM. Modelul oferă protecție IP55, rezistență mecanică IK07 și clasa de izolație II. Dimensiunile exterioare sunt 99x82x65mm, iar carcasa gri RAL7035 este prevăzută cu ușă transparentă cu membrană.

3 module pentru aparataj modular SYSTEM

Doza GEWISS GW27043 oferă trei poziții modulare pentru mecanisme SYSTEM. Numărul de module trebuie verificat înainte de alegerea aparatajului, deoarece stabilește direct câte funcții pot fi integrate în această carcasă.

Doza GEWISS GW27043 face parte din gama 27 COMBI și este concepută pentru integrarea aparatajului modular SYSTEM. Pentru mecanismele compatibile poate fi consultată gama de prize și întrerupătoare modulare GEWISS SYSTEM.

Protecție IP55 și rezistență mecanică IK07

Gradul de protecție IP55 este unul dintre criteriile principale care diferențiază GW27043 de carcasele IP40 din aceeași familie. Modelul are și rezistență mecanică IK07, astfel încât alegerea trebuie făcută în funcție de nivelul de protecție cerut în zona de instalare.

Carcasa este încadrată în clasa de izolație II. Testul cu fir incandescent este specificat la 650°C, iar temperatura de instalare este cuprinsă între -25°C și +60°C.

Ușă transparentă cu membrană

Doza GEWISS GW27043 este prevăzută cu ușă transparentă cu membrană. Mecanismele montate rămân vizibile, iar carcasa păstrează configurația de protecție prevăzută pentru produs atunci când ansamblul este instalat corect.

Ușa și gradul IP sunt relevante mai ales când produsul este comparat cu alte doze SYSTEM aparent similare. Codul GW27043 trebuie verificat împreună cu modularitatea și protecția, nu doar după aspectul exterior.

Dimensiuni și intrări pentru cabluri sau tuburi

Doza GEWISS GW27043 are dimensiuni exterioare de 99x82x65mm, exprimate în ordinea LxHxD. Aceste cote trebuie verificate înainte de montaj pentru a confirma spațiul disponibil și poziția traseelor electrice care vor ajunge la carcasă.

Carcasa dispune de 4 orificii predecupate cu diametrul de 23mm. Trei sunt poziționate lateral, iar unul se află în partea inferioară. Orificiile pot fi deschise cu unealtă numai în punctele necesare instalației.

Separat, carcasa are un orificiu de 23mm prevăzut cu presetupă. Presetupa furnizată este destinată cablurilor cu diametrul de 4–14mm și tuburilor cu diametrul de 16mm sau 20mm.

Detalii constructive importante la montaj

Șuruburile capacului sunt realizate din oțel inoxidabil, iar cuplul de strângere indicat este de 0.8Nm. Respectarea configurației de montaj și a modului de realizare a intrărilor este importantă pentru păstrarea caracteristicilor constructive ale carcasei.

Doza GEWISS GW27043 este pregătită și pentru montarea bornei de împământare GW26407. Izolația completă poate fi obținută cu ajutorul capacelor pentru șuruburi GW44622, aceste repere fiind accesorii distincte și nu componente care trebuie presupuse ca incluse.

Ce verifici înainte de alegerea GW27043

Doza GEWISS GW27043 este potrivită atunci când instalația necesită montaj aparent, 3 module SYSTEM și protecție IP55. Codul produsului, numărul de module, dimensiunile și gradul IP trebuie verificate împreună, deoarece gama 27 COMBI include mai multe variante constructive.

• Cod produs: GW27043.
• Gamă: 27 COMBI.
• Număr module: 3.
• Montaj: aparent.
• Compatibilitate: aparataj modular SYSTEM.
• Grad de protecție: IP55.
• Rezistență mecanică: IK07.
• Clasă de izolație: II.
• Culoare carcasă: gri RAL7035.
• Ușă: transparentă, cu membrană.
• Dimensiuni LxHxD: 99x82x65mm.
• Orificii predecupate: 4 x Ø23mm.
• Orificiu cu presetupă: 1 x Ø23mm.
• Temperatură de instalare: -25°C până la +60°C.

Pentru alte configurații sau dimensiuni poate fi consultată selecția de doze GEWISS.

Erori frecvente

Alegerea GW27043 după culoarea din denumirea veche

GEWISS GW27043 are carcasa gri RAL7035, nu albă. Codul exact trebuie verificat împreună cu specificația de culoare, mai ales atunci când carcasa este montată alături de alte componente și aspectul ansamblului trebuie păstrat unitar.

Confundarea GW27043 cu o variantă IP40

GEWISS GW27043 are grad de protecție IP55. Gama 27 COMBI include și carcase IP40, dar acestea sunt variante diferite. Gradul IP nu trebuie dedus doar din aspect sau din apartenența la aceeași familie de produse.

Alegerea GW27043 pentru mai mult de 3 module

GEWISS GW27043 este configurată pentru 3 module SYSTEM. Dacă instalația necesită mai multe poziții modulare, trebuie selectată o altă carcasă. Dimensiunea sau forma asemănătoare a altor produse 27 COMBI nu înseamnă că modularitatea este aceeași.

Deschiderea inutilă a tuturor orificiilor predecupate

GW27043 are 4 orificii predecupate de 23mm. Acestea trebuie deschise numai în pozițiile folosite efectiv pentru cabluri sau tuburi. Traseul instalației trebuie stabilit înainte de deschiderea punctelor predecupate.

Întrebări frecvente

Câte module are GEWISS GW27043?

GEWISS GW27043 este o doză aparentă pentru 3 module SYSTEM. Cele trei poziții modulare trebuie corelate cu mecanismele prevăzute în instalație înainte de alegerea carcasei.

Ce grad de protecție are GEWISS GW27043?

GEWISS GW27043 are grad de protecție IP55 și rezistență mecanică IK07. Aceste valori trebuie raportate la cerințele instalației și la modul corect de realizare a intrărilor pentru cabluri sau tuburi.

Ce culoare are GEWISS GW27043?

GEWISS GW27043 are carcasa gri RAL7035 și ușă transparentă. Culoarea RAL este utilă pentru verificarea tehnică și vizuală, dar codul GW27043 și configurația de 3 module sunt identificatorii principali ai variantei.

Ce dimensiuni are GEWISS GW27043?

GEWISS GW27043 are dimensiuni exterioare de 99x82x65mm, în ordinea LxHxD. Cotele trebuie verificate înainte de montaj pentru a confirma spațiul disponibil pentru carcasă și traseele instalației.

Ce intrări pentru cabluri are GEWISS GW27043?

GEWISS GW27043 are 4 orificii predecupate Ø23mm și un orificiu Ø23mm cu presetupă. Trei dintre orificiile predecupate sunt laterale și unul inferior, iar presetupa furnizată acceptă cabluri Ø4–14mm și tuburi Ø16mm sau Ø20mm.
