Doza aparenta GEWISS 27 COMBI GW27044 4 module SYSTEM IP55

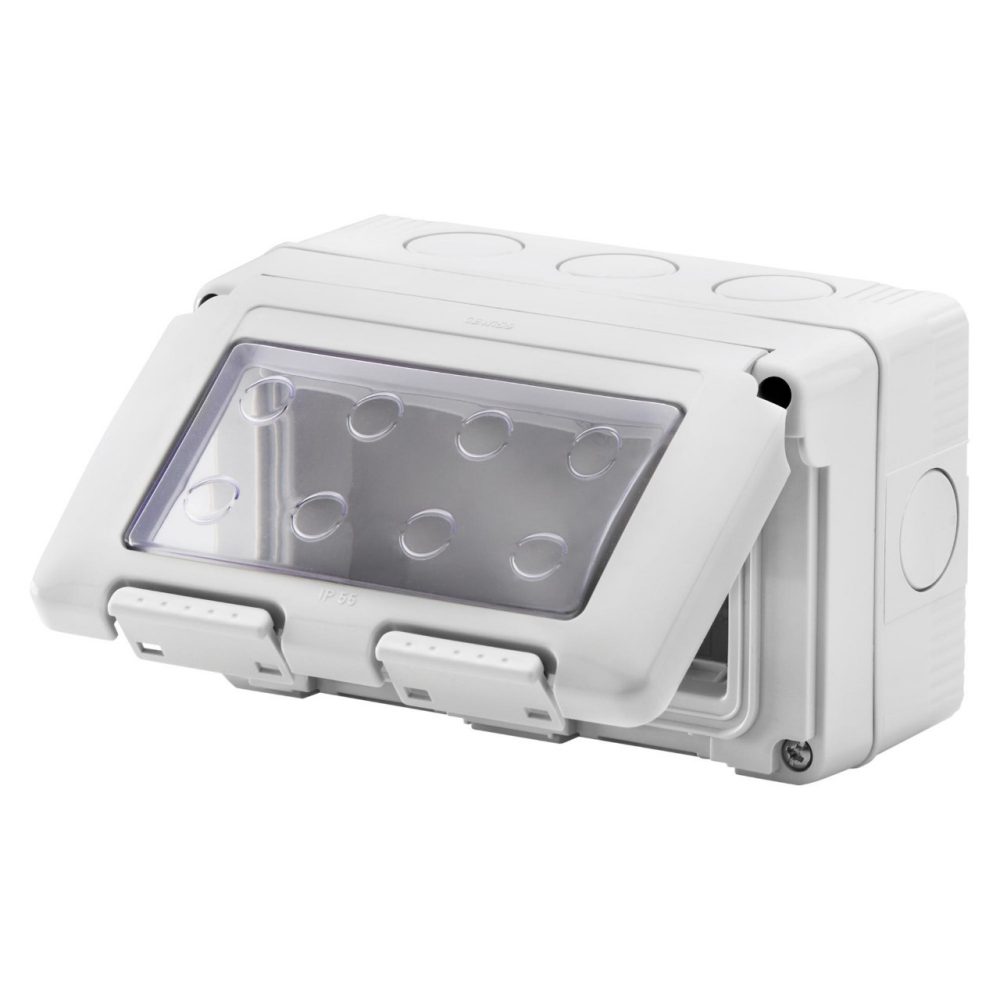

Doza GEWISS GW27044 este o carcasă aparentă din gama 27 COMBI, destinată integrării a 4 module SYSTEM. Modelul are grad de protecție IP55, rezistență mecanică IK07, clasa de izolație II și dimensiuni exterioare de 132x82x65mm. Carcasa este gri RAL7035 și este prevăzută cu ușă transparentă cu membrană.

4 module pentru aparataj modular SYSTEM

Doza GEWISS GW27044 oferă 4 poziții modulare pentru mecanisme din gama SYSTEM. Numărul de module trebuie verificat înainte de alegerea aparatajului, deoarece stabilește direct câte funcții pot fi integrate în aceeași carcasă.

GW27044 face parte din gama 27 COMBI și este proiectată pentru integrarea cu aparataj modular SYSTEM. Pentru alegerea mecanismelor compatibile poate fi consultată gama de prize și întrerupătoare modulare GEWISS SYSTEM.

Protecție IP55 și rezistență mecanică IK07

Doza GEWISS GW27044 are grad de protecție IP55 și rezistență mecanică IK07. Aceste caracteristici o diferențiază de variantele IP40 din aceeași familie și trebuie corelate cu condițiile reale ale locului de instalare.

Carcasa este încadrată în clasa de izolație II. Testul cu fir incandescent este de 650°C, testul de termopresiune cu bilă este de 70°C, iar temperatura de instalare declarată este cuprinsă între -25°C și +60°C. Standardul indicat pentru produs este EN 60670-1.

Ușă transparentă cu membrană

Doza GEWISS GW27044 este prevăzută cu ușă transparentă și membrană. Această configurație permite protejarea aparatajului instalat, păstrând vizibilitatea asupra mecanismelor montate în interior.

Gradul IP55 trebuie considerat în contextul unui ansamblu instalat corect. Modul de realizare a intrărilor pentru cabluri sau tuburi și montarea corectă a componentelor carcasei sunt importante pentru menținerea caracteristicilor de protecție prevăzute pentru produs.

Dimensiuni și intrări pentru traseele instalației

Doza GEWISS GW27044 are dimensiuni exterioare de 132x82x65mm, în ordinea LxHxD. Aceste cote trebuie verificate înainte de montaj pentru a confirma spațiul disponibil și poziția traseelor electrice care vor ajunge la carcasă.

Carcasa are 9 orificii predecupate cu diametrul de 23mm. Dintre acestea, 8 sunt amplasate lateral și 1 în partea inferioară. Orificiile sunt demontabile cu unealtă, astfel încât pot fi deschise numai punctele necesare instalației.

Doza GEWISS GW27044 este furnizată și cu o presetupă cu intrare rapidă pentru cabluri cu diametrul de 4-14mm și tuburi cu diametrul de 16mm sau 20mm. Traseul trebuie stabilit înainte de deschiderea orificiilor predecupate, pentru a interveni numai asupra pozițiilor utilizate efectiv.

Detalii constructive utile la montaj

Șuruburile capacului sunt realizate din oțel inoxidabil, iar cuplul de strângere indicat este de 0.8Nm. Respectarea acestui parametru și a configurației de montaj ajută la păstrarea caracteristicilor constructive ale carcasei.

Doza GEWISS GW27044 este pregătită pentru fixarea bornei de împământare GW26407. Izolația completă poate fi obținută cu ajutorul capacelor pentru șuruburi GW44622, acestea fiind accesorii distincte și nu elemente care trebuie presupuse ca incluse.

Ce verifici înainte de alegerea GW27044

Doza GEWISS GW27044 este relevantă atunci când instalația necesită montaj aparent, 4 module SYSTEM și protecție IP55. Codul produsului, numărul de module, dimensiunile și gradul IP trebuie verificate împreună, deoarece gama 27 COMBI include variante apropiate vizual, dar diferite tehnic.

• Cod produs: GW27044.
• Gamă: 27 COMBI.
• Număr module: 4.
• Montaj: aparent.
• Compatibilitate: aparataj modular SYSTEM.
• Grad de protecție: IP55.
• Rezistență mecanică: IK07.
• Clasă de izolație: II.
• Culoare carcasă: gri RAL7035.
• Ușă: transparentă, cu membrană.
• Dimensiuni LxHxD: 132x82x65mm.
• Orificii predecupate: 9 x Ø23mm.
• Temperatură de instalare: -25°C până la +60°C.

Pentru alte capacități și configurații poate fi consultată selecția de doze GEWISS.

Erori frecvente

Alegerea GW27044 după culoarea din denumirea veche

GEWISS GW27044 are carcasa gri RAL7035, nu albă. Denumirea actuală a produsului indică o culoare care nu corespunde codului oficial. La alegere trebuie urmărit codul GW27044 și specificația reală a culorii.

Confundarea GW27044 cu o variantă IP40

GEWISS GW27044 are grad de protecție IP55. Gama 27 COMBI include și modele IP40, însă acestea sunt produse distincte. Gradul IP trebuie verificat după cod și raportat la cerințele reale ale instalației.

Alegerea GW27044 pentru mai mult de 4 module

GEWISS GW27044 este configurată pentru 4 module SYSTEM. Dacă instalația necesită mai multe poziții modulare, trebuie selectată o altă carcasă. Apartenența la aceeași gamă nu înseamnă că variantele au aceeași capacitate.

Deschiderea tuturor orificiilor predecupate

GW27044 are 9 orificii predecupate de 23mm. Acestea trebuie deschise numai în punctele necesare traseului de cabluri sau tuburi. Stabilirea traseului înainte de montaj evită intervențiile inutile asupra carcasei.

Întrebări frecvente

Câte module are GEWISS GW27044?

GEWISS GW27044 este o doză aparentă pentru 4 module SYSTEM. Capacitatea de 4 module trebuie corelată cu mecanismele prevăzute în instalație înainte de alegerea carcasei.

Ce grad de protecție are GEWISS GW27044?

GEWISS GW27044 are grad de protecție IP55 și rezistență mecanică IK07. Aceste valori trebuie analizate împreună cu condițiile reale de montaj și cu modul de realizare a intrărilor pentru cabluri sau tuburi.

Ce dimensiuni are GEWISS GW27044?

GEWISS GW27044 are dimensiuni exterioare de 132x82x65mm, în ordinea LxHxD. Cotele trebuie verificate înainte de montaj pentru a confirma spațiul necesar carcasei și traseelor instalației.

Câte orificii predecupate are GEWISS GW27044?

GEWISS GW27044 are 9 orificii predecupate cu diametrul de 23mm. Opt sunt amplasate pe laterale și unul în partea inferioară, iar acestea sunt demontabile cu unealtă.

Ce culoare are GEWISS GW27044?

GEWISS GW27044 are carcasa gri RAL7035 și ușă transparentă cu membrană. Culoarea este confirmată pentru codul GW27044, chiar dacă denumirea veche a produsului ETBM indică „albă”.
