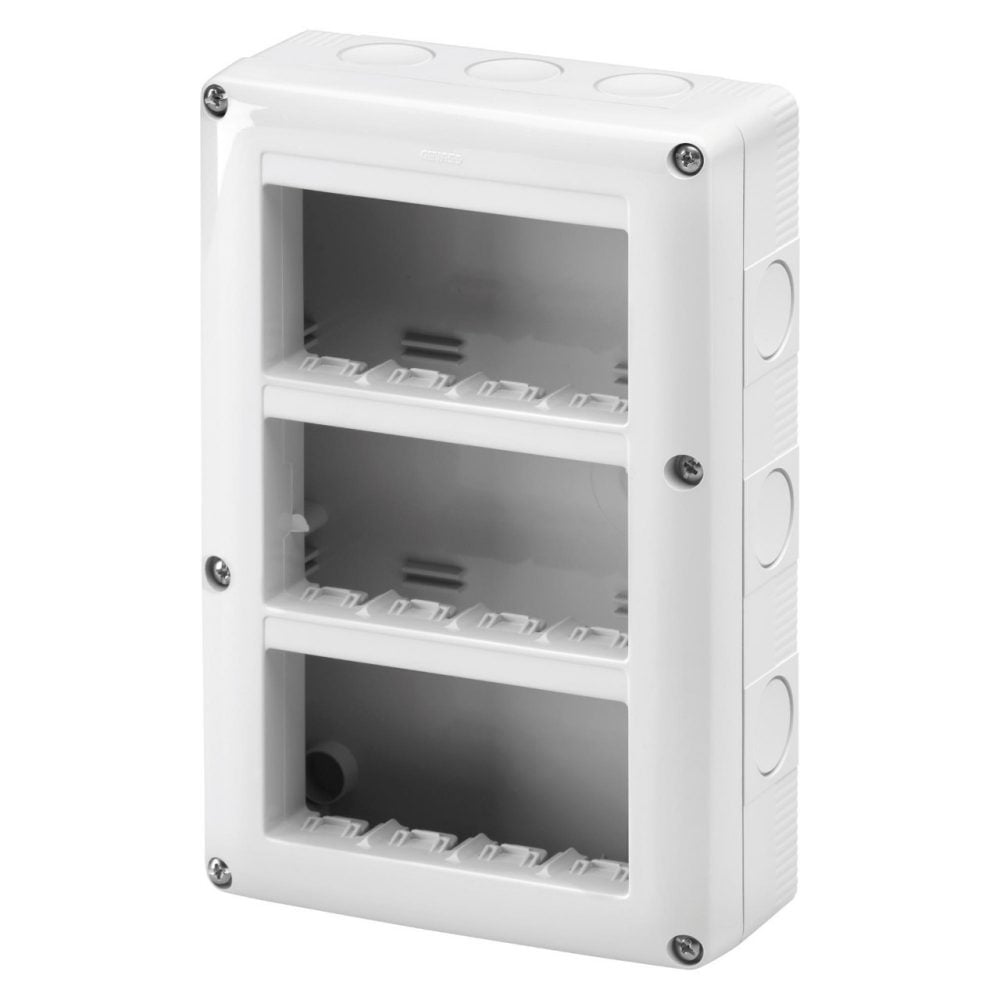

Doza aparenta GEWISS GW27024 12 module 4x3 IP40 IK07 RAL7035 gri

Doza GEWISS 12 module GW27024 este o carcasă pentru montaj aparent din gama 27 COMBI, configurată 4x3 pentru integrarea aparatajului modular SYSTEM. Modelul are grad de protecție IP40, rezistență mecanică IK07, clasa de izolație II și dimensiuni exterioare de 132x198x55mm. Carcasa este realizată din tehnopolimer fără halogeni, în culoarea gri RAL7035.

12 module în configurație 4x3

Doza GEWISS 12 module este organizată în trei grupuri a câte patru module. Configurația 4x3 trebuie verificată înainte de alegerea mecanismelor, deoarece cele 12 module nu sunt dispuse într-un singur șir, iar această organizare influențează poziționarea aparatajului în carcasă.

GW27024 face parte din gama 27 COMBI și este concepută pentru integrarea aparatajului modular SYSTEM. Dacă instalația include mai multe funcții de comandă sau conectare, formatul cu 12 module permite gruparea acestora într-o singură carcasă aparentă, în limita configurației 4x3.

Pentru mecanismele compatibile poate fi consultată gama de prize și întrerupătoare modulare GEWISS SYSTEM.

Protecție IP40 și rezistență mecanică IK07

GW27024 are grad de protecție IP40 și rezistență mecanică IK07. Aceste caracteristici trebuie raportate la condițiile reale de montaj, deoarece modelul IP40 nu trebuie confundat cu variantele 27 COMBI care oferă grade de protecție mai ridicate.

Carcasa este încadrată în clasa de izolație II și este fabricată din tehnopolimer fără halogeni. Temperatura de instalare indicată este cuprinsă între -25°C și +60°C. Alegerea trebuie făcută după ansamblul cerințelor instalației: număr de module, configurație, grad IP, rezistență mecanică și dimensiuni.

Dimensiuni și orificii predecupate pentru trasee

Doza GEWISS 12 module GW27024 are dimensiuni exterioare de 132x198x55mm. Cotele trebuie verificate înainte de montaj, în special atunci când carcasa va fi amplasată lângă alte componente sau într-o zonă în care spațiul disponibil este limitat.

Carcasa dispune de 15 orificii predecupate cu diametrul de 23mm. Dintre acestea, 12 sunt amplasate lateral, iar 3 în partea inferioară. Orificiile pot fi deschise cu unealtă, astfel încât să fie utilizate numai pozițiile necesare introducerii traseelor în carcasă.

Această distribuție permite alegerea punctului de intrare în funcție de poziția tuburilor sau cablurilor. Înainte de deschiderea unui orificiu trebuie stabilit traseul instalației, pentru a păstra neutilizate celelalte puncte predecupate.

Montaj aparent și integrare cu aparataj SYSTEM

GW27024 este destinată montajului aparent și funcționează ca parte a sistemului de carcase modulare 27 COMBI. Șuruburile capacului sunt realizate din oțel rezistent la coroziune, iar cuplul indicat pentru strângere este de 0.8Nm.

Carcasa este pregătită pentru compartimentare și are trei poziții dedicate separării funcționale. Este furnizată și o presetupă cu intrare rapidă pentru cabluri cu diametrul de 4–14mm și tuburi de 16 sau 20mm.

Pentru alte dimensiuni, configurații sau variante din aceeași zonă de produs poate fi consultată selecția de doze GEWISS.

Ce verifici înainte de alegerea GW27024

Doza GEWISS 12 module este relevantă atunci când instalația necesită montaj aparent, configurație 4x3 și grad de protecție IP40. Codul GW27024 trebuie verificat împreună cu dimensiunile și numărul de module, deoarece gama 27 COMBI include carcase cu configurații și grade de protecție diferite.

• Număr module: 12.
• Configurație: 4x3.
• Montaj: aparent.
• Grad de protecție: IP40.
• Rezistență mecanică: IK07.
• Clasă de izolație: II.
• Culoare: gri RAL7035.
• Dimensiuni: 132x198x55mm.
• Material: tehnopolimer fără halogeni.
• Orificii predecupate: 15 cu diametrul de 23mm.
• Temperatură de instalare: -25°C până la +60°C.

Erori frecvente

Confundarea celor 12 module cu o dispunere într-un singur rând

GEWISS GW27024 are configurație 4x3. Cele 12 module sunt împărțite în trei grupuri de câte patru. Dacă aparatajul este planificat pentru o altă dispunere, organizarea mecanismelor poate să nu corespundă configurației reale a carcasei.

Alegerea GW27024 pentru un mediu care necesită protecție mai mare

GEWISS GW27024 are grad de protecție IP40. Alte carcase din gama 27 COMBI pot avea grade de protecție diferite, însă acestea sunt produse distincte. Dacă instalația cere protecție superioară, trebuie selectat codul corespunzător condițiilor de montaj.

Ignorarea dimensiunilor carcasei

GEWISS GW27024 măsoară 132x198x55mm. Dimensiunile trebuie verificate înainte de montaj pentru a exista spațiu suficient pentru carcasă, accesul la aparataj și poziționarea traseelor care intră prin orificiile predecupate.

Deschiderea inutilă a orificiilor predecupate

GEWISS GW27024 are 15 orificii predecupate de 23mm. Acestea trebuie deschise în funcție de traseele efectiv utilizate. Stabilirea punctelor de intrare înainte de montaj permite folosirea numai a orificiilor necesare instalației.

Întrebări frecvente

Câte module are GEWISS GW27024?

GEWISS GW27024 are 12 module în configurație 4x3. Aparatajul este organizat în trei grupuri de câte patru module, iar această dispunere trebuie verificată înainte de alegerea mecanismelor SYSTEM care vor fi montate în carcasă.

Ce grad de protecție are GEWISS GW27024?

GEWISS GW27024 are grad de protecție IP40 și rezistență mecanică IK07. Dacă mediul de instalare necesită un nivel de protecție superior, trebuie aleasă o altă variantă cu grad IP corespunzător cerințelor proiectului.

Ce dimensiuni are GEWISS GW27024?

GEWISS GW27024 are dimensiuni exterioare de 132x198x55mm. Cotele sunt relevante pentru poziționarea pe suprafața de montaj și pentru verificarea spațiului disponibil în raport cu celelalte componente ale instalației.

Câte orificii predecupate are GEWISS GW27024?

GEWISS GW27024 are 15 orificii predecupate cu diametrul de 23mm. Sunt distribuite 12 pe lateralele carcasei și 3 în partea inferioară, oferind mai multe poziții pentru introducerea traseelor în funcție de configurația instalației.

Ce culoare are GEWISS GW27024?

GEWISS GW27024 este gri RAL7035. Culoarea trebuie verificată după codul exact al produsului atunci când carcasa trebuie să păstreze o integrare vizuală coerentă cu celelalte componente ale instalației.
