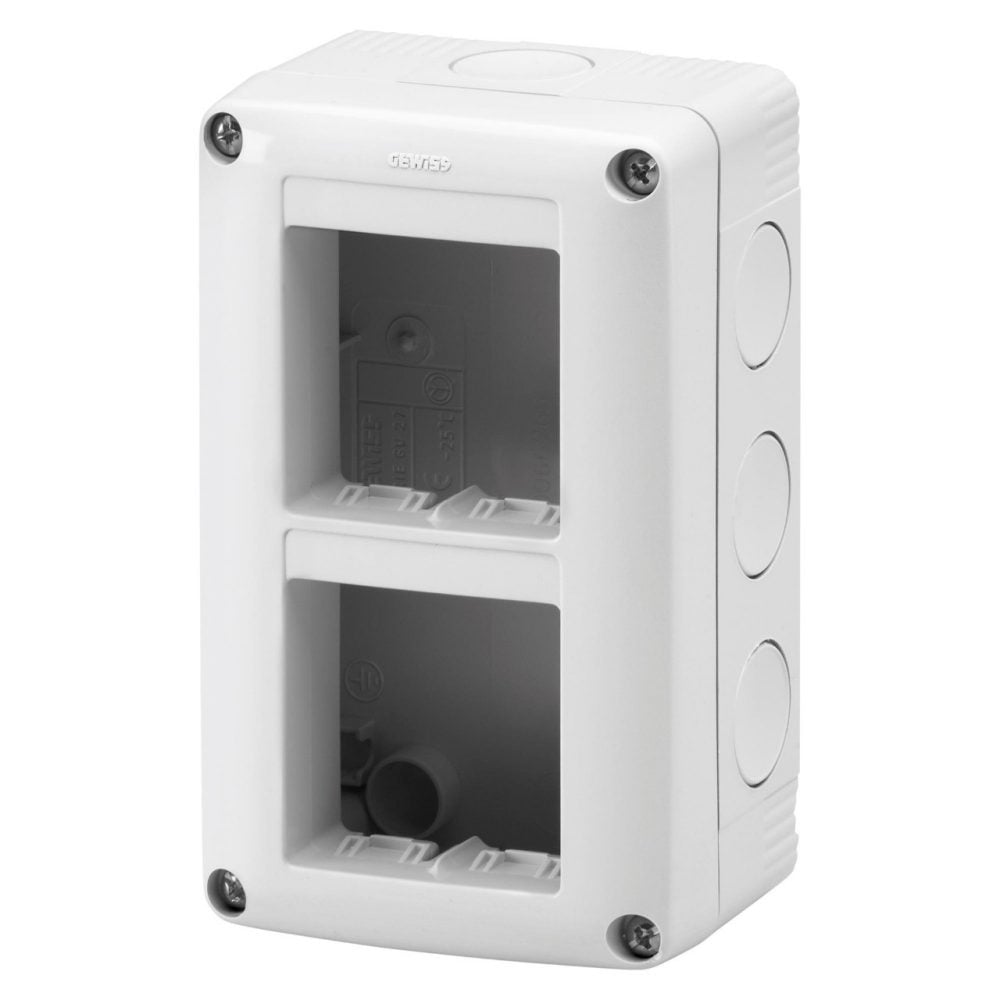

Doza aparenta GEWISS GW27021 verticala 4 module 8.2x13.2x5.5cm IP40 IK07 gri

Doza aparentă GEWISS 4 module GW27021 este o carcasă verticală pentru aparataj modular SYSTEM, destinată montajului pe perete. Are configurație 2x2 module, dimensiuni exterioare de 8,2x13,2x5,5cm, culoare gri RAL 7035, grad de protecție IP40 și rezistență mecanică IK07.

Modelul face parte din gama GEWISS 27 COMBI și permite realizarea unei configurații aparente compacte cu patru module. Codul GW27021 trebuie verificat împreună cu orientarea verticală, capacitatea de 4 module și dimensiunile carcasei pentru identificarea exactă a variantei.

Configurație verticală de 4 module

Doza aparentă GEWISS 4 module are configurație 2x2 și este pregătită pentru integrarea aparatajului modular SYSTEM. Orientarea verticală este un criteriu important atunci când poziția ansamblului pe perete sau spațiul disponibil nu permit utilizarea unei carcase orizontale.

Cele patru module sunt organizate în două rânduri de câte două. Numărul de module trebuie corelat cu dispozitivele care urmează să fie instalate, deoarece o doză cu aceeași capacitate totală poate avea o altă orientare sau alte dimensiuni.

Pentru componentele necesare ansamblului poate fi consultată gama de aparataj modular GEWISS System. Pentru alte formate și capacități sunt disponibile și alte doze GEWISS.

Dimensiuni compacte pentru montaj vertical

Dimensiunile exterioare ale modelului GW27021 sunt de 8,2x13,2x5,5cm. Aceste cote trebuie verificate în raport cu suprafața disponibilă pe perete și cu poziția traseelor electrice înainte de realizarea montajului.

Orientarea verticală înseamnă că înălțimea carcasei este de 13,2cm, iar lățimea de 8,2cm. Această proporție diferențiază GW27021 de variantele orizontale apropiate din aceeași gamă.

Protecție IP40 și rezistență mecanică IK07

Doza aparentă GEWISS 4 module GW27021 are grad de protecție IP40 și rezistență mecanică IK07. Valorile descriu caracteristici diferite ale carcasei și trebuie evaluate separat în funcție de mediul de instalare.

IP40 este specific acestei variante din gama 27 COMBI. Familia include și carcase cu grade de protecție mai ridicate, astfel încât GW27021 nu trebuie tratată ca echivalentă cu o versiune IP55, IP65 sau IP66 atunci când condițiile instalației impun protecție suplimentară.

Carcasa are și clasa de izolație II. Șuruburile capacului sunt realizate din oțel rezistent la coroziune, iar cuplul indicat pentru strângerea acestora este de 0,8Nm.

Orificii knock-out pentru pregătirea traseelor

GW27021 are 8 orificii knock-out laterale și unul în partea inferioară, fiecare cu diametrul de 2,3cm. Orificiile sunt demontabile cu unealta și permit pregătirea selectivă a punctelor prin care vor intra cablurile sau tuburile.

Traseele instalației trebuie stabilite înainte de deschiderea zonelor knock-out. În acest fel sunt îndepărtate numai intrările necesare configurației reale, fără prelucrarea inutilă a carcasei.

Construcție fără halogeni și integrare SYSTEM

Doza aparentă GEWISS 4 module este realizată într-o configurație fără halogeni și are culoare gri RAL 7035. Materialul este testat la fir incandescent la 650°C, iar temperatura de termopresiune cu bilă este de 70°C.

Intervalul de temperatură pentru instalare este cuprins între -25°C și +60°C. Aceste limite trebuie respectate împreună cu cerințele specifice instalației și cu gradul de protecție IP40 al carcasei.

Modelul poate fi utilizat în cadrul sistemului GEWISS 27 COMBI, iar pentru alte componente ale producătorului poate fi consultată gama GEWISS.

Cum alegi corect GW27021

GW27021 este potrivită atunci când sunt necesare patru module SYSTEM într-o carcasă verticală cu montaj aparent și protecție IP40. Alegerea trebuie făcută după verificarea orientării, dimensiunilor și condițiilor în care va fi instalată carcasa.

• Confirmă necesarul de 4 module și configurația 2x2.
• Verifică dacă orientarea dorită este verticală.
• Confirmă spațiul disponibil pentru dimensiunile de 8,2x13,2x5,5cm.
• Verifică dacă gradul de protecție IP40 corespunde mediului de instalare.
• Stabilește traseele înainte de deschiderea orificiilor knock-out.
• Folosește codul GW27021 pentru identificarea exactă.

Erori frecvente

Confundarea culorii produsului. GW27021 este specificată ca gri RAL 7035. O denumire comercială care utilizează termenul „albă” nu trebuie să prevaleze asupra identificării tehnice prin codul produsului și culoarea declarată.

Confundarea variantei verticale cu cea orizontală. Doza aparentă GEWISS 4 module GW27021 are dimensiuni de 8,2x13,2x5,5cm și orientare verticală. O variantă de 4 module cu orientare orizontală poate avea alte dimensiuni și alt cod de produs.

Alegerea numai după numărul de module. Patru module nu sunt suficiente pentru identificarea produsului. Trebuie verificate și configurația 2x2, orientarea verticală, IP40, IK07 și codul GW27021.

Deschiderea tuturor orificiilor knock-out. Zonele sunt demontabile cu unealta pentru a permite utilizarea selectivă. Traseele de cablu sau tub trebuie stabilite înainte de pregătirea intrărilor.

Întrebări frecvente

Ce este GEWISS GW27021?

GEWISS GW27021 este o doză aparentă verticală de 4 module pentru aparataj modular SYSTEM. Are configurație 2x2, culoare gri RAL 7035, grad de protecție IP40, rezistență mecanică IK07 și dimensiuni exterioare de 8,2x13,2x5,5cm.

Ce culoare are doza GW27021?

GEWISS GW27021 are culoare gri RAL 7035. Culoarea trebuie verificată împreună cu codul produsului, deoarece denumirea veche a produsului poate indica în mod eronat culoarea albă.

Care sunt dimensiunile dozei GEWISS GW27021?

Doza aparentă GEWISS 4 module GW27021 are dimensiuni exterioare de 8,2x13,2x5,5cm. Dimensiunile sunt exprimate ca lățime, înălțime și adâncime și confirmă orientarea verticală a carcasei.

Ce grad de protecție are GW27021?

GW27021 are grad de protecție IP40 și rezistență mecanică IK07. Dacă instalația necesită un grad IP superior, trebuie selectată o variantă 27 COMBI proiectată pentru condițiile respective.

Câte orificii knock-out are GW27021?

GW27021 are 8 orificii knock-out laterale și unul inferior, cu diametrul de 2,3cm. Orificiile sunt demontabile cu unealta și se deschid în funcție de traseele necesare instalației.
