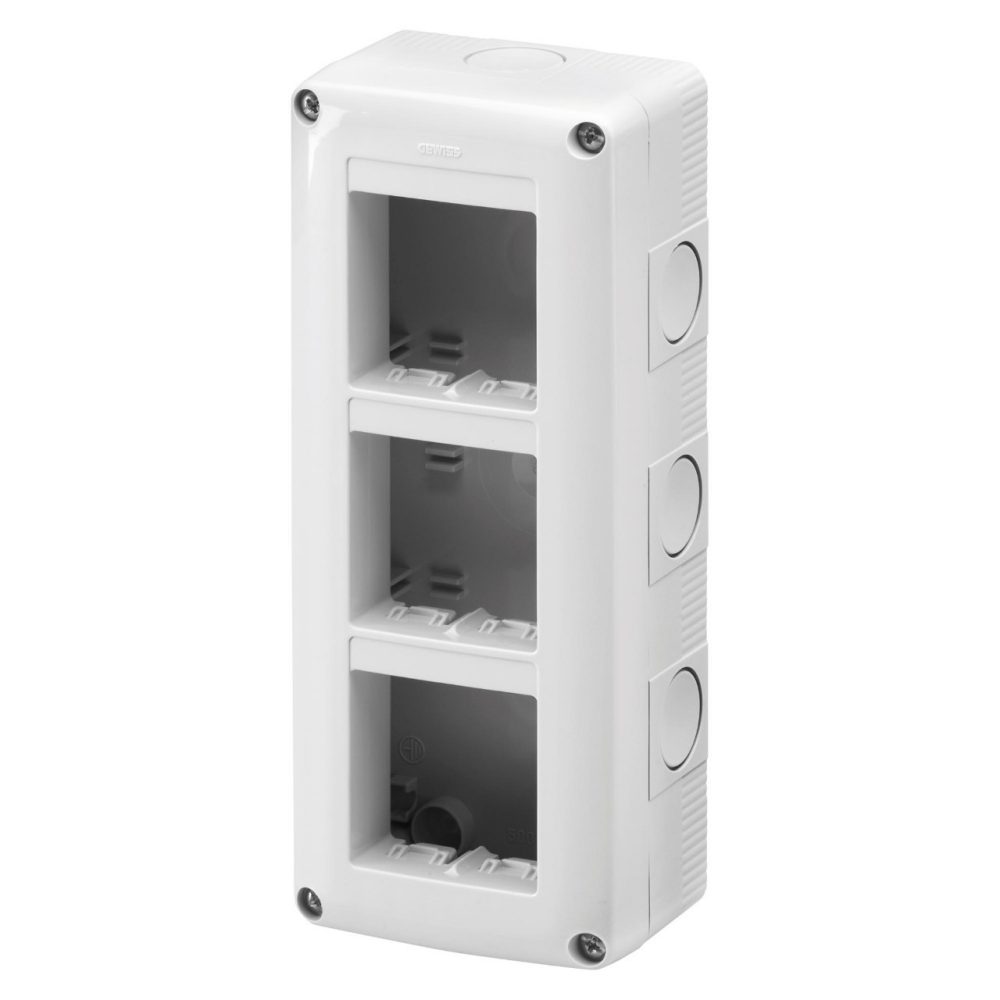

Doza verticala GEWISS GW27022 6 module 8.2x19.8x5.5cm gri IP40 IK07

Doza GEWISS 6 module GW27022 este o carcasă verticală pentru aparataj modular SYSTEM, destinată montajului aparent pe perete. Are configurație 2x3 module, dimensiuni exterioare de 8,2x19,8x5,5cm, culoare gri RAL 7035, grad de protecție IP40 și rezistență mecanică IK07.

Modelul face parte din gama GEWISS 27 COMBI și permite organizarea a șase module într-un format vertical compact. Codul GW27022 trebuie verificat împreună cu orientarea, numărul de module și gradul de protecție pentru identificarea exactă a carcasei.

Configurație verticală de 6 module

Doza GEWISS 6 module are configurație 2x3, cu trei compartimente pregătite pentru integrarea aparatajului modular. Formatul vertical este util atunci când spațiul disponibil pe perete favorizează dezvoltarea ansamblului pe înălțime în locul unei carcase orizontale.

Capacitatea de șase module trebuie corelată cu dispozitivele care vor fi instalate. O altă doză de 6 module nu este automat echivalentă dacă are altă orientare, alte dimensiuni, altă configurație internă sau un grad de protecție diferit.

Pentru componentele care formează ansamblul poate fi consultată gama de aparataj modular GEWISS System. Pentru alte capacități și formate sunt disponibile și alte doze GEWISS.

Dimensiuni și montaj aparent pe perete

Dimensiunile exterioare ale modelului GW27022 sunt de 8,2x19,8x5,5cm. Lățimea de 8,2cm și înălțimea de 19,8cm definesc formatul vertical, iar adâncimea carcasei este de 5,5cm.

Înainte de montaj trebuie verificat spațiul efectiv disponibil și poziția traseelor electrice. Dimensiunile exterioare sunt relevante pentru amplasarea carcasei și nu trebuie confundate cu spațiul util dintre componentele montate în interior.

Protecție IP40 și rezistență mecanică IK07

Doza GEWISS 6 module GW27022 are grad de protecție IP40 și rezistență mecanică IK07. Cele două valori descriu caracteristici diferite: IP se referă la protecția carcasei față de pătrunderea corpurilor străine și a apei, iar IK descrie rezistența la impact mecanic.

IP40 este caracteristica acestei variante. Gama 27 COMBI include și carcase cu grade IP mai ridicate, astfel încât GW27022 nu trebuie tratată ca o variantă etanșă pentru medii în care instalația necesită IP55, IP65 sau IP66.

Carcasa are clasa de izolație II. Șuruburile capacului sunt realizate din oțel rezistent la coroziune, iar cuplul indicat pentru strângerea acestora este de 0,8Nm.

Orificii knock-out și intrarea cablurilor

GW27022 are 8 orificii knock-out laterale și 2 în partea inferioară, fiecare cu diametrul de 2,3cm. Orificiile sunt demontabile cu unealta și permit deschiderea selectivă a intrărilor necesare configurației efective.

Traseele pentru cabluri și tuburi trebuie stabilite înainte de îndepărtarea zonelor knock-out. Deschiderea doar a punctelor utilizate evită prelucrarea inutilă a carcasei și păstrează mai multe opțiuni pentru organizarea instalației.

Doza GEWISS 6 module este furnizată cu o presetupă cu intrare rapidă pentru cabluri cu diametrul de 0,4-1,4cm și tuburi cu diametrul de 1,6cm sau 2cm. Dimensiunea traseului trebuie verificată înainte de instalare pentru a confirma compatibilitatea cu intrarea utilizată.

Construcție fără halogeni și integrare SYSTEM

GW27022 are caracteristică fără halogeni și culoare gri RAL 7035. Materialul este testat la fir incandescent la 650°C, iar temperatura de termopresiune cu bilă este de 70°C.

Temperatura de instalare declarată este cuprinsă între -25°C și +60°C. Aceste valori reprezintă limite tehnice ale produsului și trebuie evaluate împreună cu condițiile reale în care va funcționa instalația.

Carcasa este pregătită pentru montarea bornei de împământare GW26407. Izolația completă poate fi obținută prin utilizarea capacelor pentru șuruburi GW44622; aceste componente sunt accesorii compatibile și nu trebuie considerate incluse automat.

Pentru alte componente și carcase din aceeași familie poate fi consultată gama de aparataj aparent GEWISS 27 COMBI.

Cum alegi corect GW27022

Doza GEWISS 6 module GW27022 este potrivită atunci când sunt necesare șase module SYSTEM într-o carcasă verticală pentru montaj aparent și gradul IP40 corespunde mediului de instalare. Alegerea corectă presupune verificarea simultană a configurației, dimensiunilor și traseelor electrice.

• Confirmă necesarul de 6 module și configurația 2x3.
• Verifică dacă orientarea necesară este verticală.
• Confirmă spațiul disponibil pentru dimensiunile de 8,2x19,8x5,5cm.
• Verifică dacă gradul de protecție IP40 corespunde condițiilor de instalare.
• Stabilește intrările pentru cabluri și tuburi înainte de deschiderea orificiilor knock-out.
• Folosește codul GW27022 pentru identificarea exactă a variantei.

Erori frecvente

Confundarea culorii produsului. GW27022 este specificată ca gri RAL 7035, nu albă. Identificarea prin codul GW27022 și culoarea tehnică previne selectarea unei variante pe baza unei denumiri comerciale incorecte.

Confundarea variantei verticale cu una orizontală. GW27022 are format vertical și dimensiuni de 8,2x19,8x5,5cm. O carcasă orizontală de șase module poate avea alt cod și alte dimensiuni, chiar dacă numărul total de module este același.

Alegerea numai după numărul de module. Pentru identificarea corectă trebuie verificate și configurația 2x3, orientarea verticală, IP40, IK07 și codul GW27022. Capacitatea de șase module nu este suficientă pentru a stabili echivalența dintre două carcase.

Deschiderea tuturor orificiilor knock-out înainte de stabilirea traseului. Orificiile sunt demontabile cu unealta pentru utilizare selectivă. Poziția cablurilor și tuburilor trebuie stabilită înainte de pregătirea intrărilor.

Întrebări frecvente

Ce este GEWISS GW27022?

GEWISS GW27022 este o doză aparentă verticală de 6 module pentru aparataj modular SYSTEM. Are configurație 2x3, culoare gri RAL 7035, grad de protecție IP40, rezistență mecanică IK07 și dimensiuni exterioare de 8,2x19,8x5,5cm.

Câte module are GW27022?

Doza GEWISS 6 module GW27022 are configurație 2x3. Cele șase module sunt organizate în trei compartimente de câte două, iar această dispunere trebuie corelată cu aparatajul SYSTEM care urmează să fie integrat în ansamblu.

Ce culoare are doza GEWISS GW27022?

GEWISS GW27022 are culoare gri RAL 7035. Culoarea trebuie verificată împreună cu codul produsului, deoarece o denumire comercială mai veche poate indica în mod eronat culoarea albă.

Care sunt dimensiunile GW27022?

Doza GEWISS GW27022 are dimensiuni exterioare de 8,2x19,8x5,5cm. Aceste cote corespund formatului vertical și trebuie verificate față de spațiul disponibil pe perete înainte de montaj.

Ce accesorii sunt furnizate cu GW27022?

GW27022 este furnizată cu o presetupă cu intrare rapidă pentru cabluri cu diametrul de 0,4-1,4cm și tuburi cu diametrul de 1,6cm sau 2cm. Alte accesorii compatibile ale sistemului trebuie verificate separat.
