Doza legatura GEWISS PT GW44214 10x10x12cm IP56 technopolymer IK08

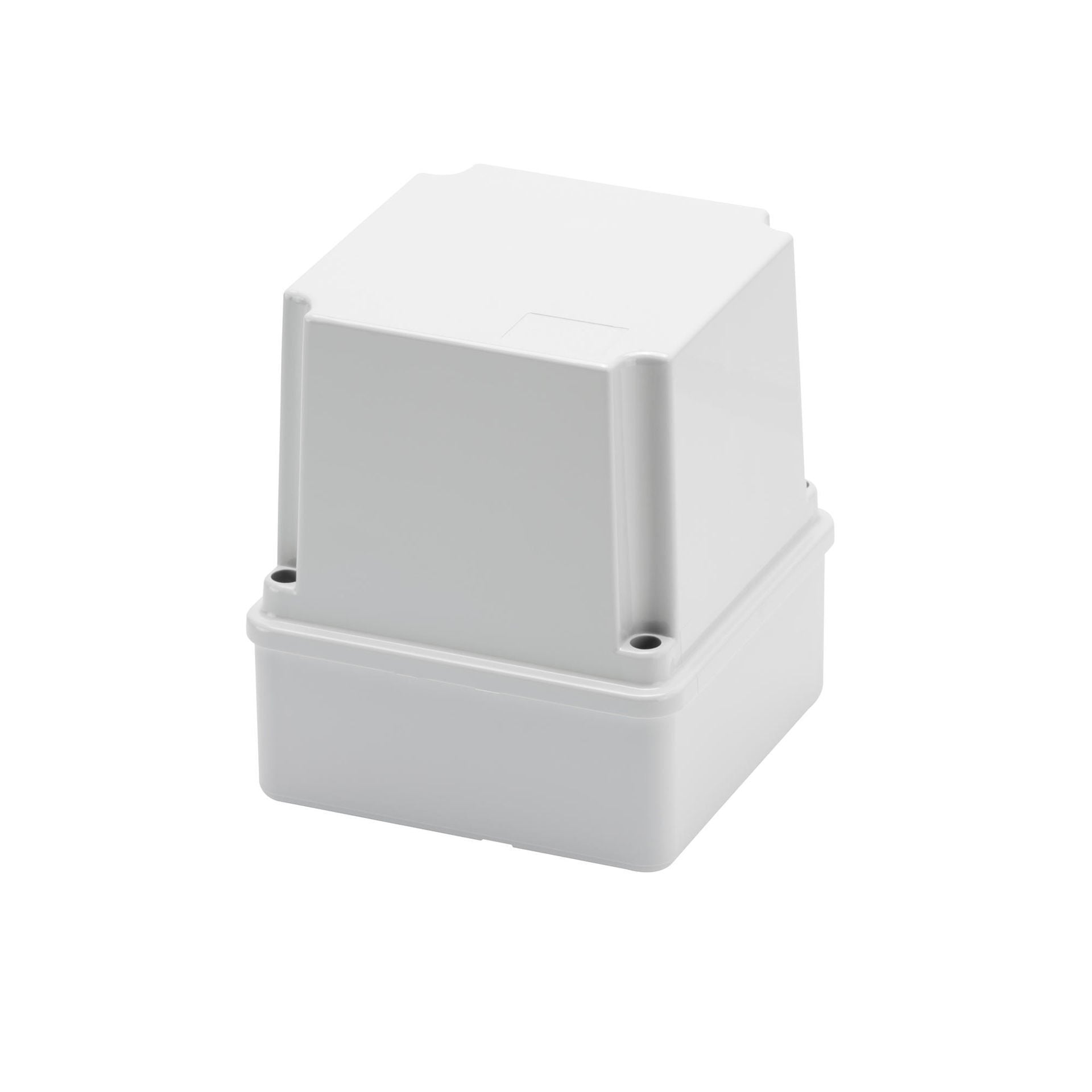

GEWISS GW44214 este o doză de legătură etanșă cu montaj aparent din gama 44 CE, destinată realizării conexiunilor electrice obișnuite. Modelul are dimensiuni interne de 10x10x12cm, grad de protecție IP56, rezistență mecanică IK08 și carcasă din tehnopolimer GWPLAST 75 fără halogeni.

Construcția cu pereți netezi și capac adânc înșurubat permite adaptarea intrărilor la configurația instalației, în limitele constructive ale carcasei. Dimensiunile interne trebuie verificate înainte de montaj în funcție de numărul de conductoare, conexiuni și alte elemente care trebuie poziționate în interior.

Protecție IP56 și rezistență mecanică IK08

GEWISS GW44214 are grad de protecție IP56 și rezistență mecanică IK08. Acești parametri sunt importanți atunci când conexiunile electrice trebuie amplasate într-o cutie de joncțiune cu protecție definită împotriva pătrunderii corpurilor străine și a apei, respectiv cu o rezistență mecanică specificată.

Carcasa este realizată din tehnopolimer GWPLAST 75 fără halogeni în conformitate cu EN 60754-2. Modelul are clasa de izolație II conform IEC 61140, iar culoarea carcasei este gri RAL 7035.

Temperatură și comportament al materialului

Intervalul de temperatură de funcționare pentru GW44214 este de la -25°C la +60°C. Produsul are test cu fir incandescent la 650°C și valoare de termo-presiune cu bilă de 85°C.

Acești parametri caracterizează materialul și produsul, dar alegerea dozei trebuie făcută și în funcție de condițiile reale din instalație. Temperatura ambientală și elementele montate în interior trebuie evaluate separat în cadrul proiectului electric.

Dimensiuni interne 10x10x12cm

GEWISS GW44214 are dimensiuni interne de 10x10x12cm. Valorile reprezintă lungimea, înălțimea și adâncimea interioară și sunt relevante pentru spațiul efectiv disponibil pentru realizarea conexiunilor.

Față de o doză mai puțin adâncă, adâncimea internă de 12cm poate oferi un volum diferit pentru organizarea conexiunilor, însă alegerea nu trebuie făcută numai după această valoare. Lungimea și înălțimea de 10cm trebuie, de asemenea, corelate cu configurația instalației.

Intrări realizate în pereții netezi

Pereții dozei sunt netezi, iar diametrul maxim posibil indicat pentru găuri este de 2.9cm. Prin urmare, poziția și diametrul intrărilor trebuie stabilite înainte de perforare, în funcție de elementele de trecere și de cablurile utilizate.

Executarea intrărilor influențează modul în care carcasa este integrată în instalație. Pentru păstrarea caracteristicilor necesare ansamblului trebuie utilizate elemente adecvate diametrului și condițiilor de montaj.

Capac adânc fixat cu șuruburi

GW44214 utilizează un capac adânc înșurubat și patru șuruburi din oțel inoxidabil. Această configurație diferențiază modelul de variantele cu capac simplu sau cu alte sisteme de închidere din gama de cutii de joncțiune.

Cuplul indicat pentru strângerea șuruburilor este de 1Nm. Sunt furnizate capace izolante pentru șuruburi GW44221, iar acestea sunt relevante pentru menținerea configurației de izolație prevăzute pentru cutie.

Cum alegi corect această doză de legătură GEWISS

O doză de legătură GEWISS trebuie aleasă după dimensiuni, grad IP, rezistență mecanică, material, tip de capac și modul de realizare a intrărilor. GW44214 este varianta de 10x10x12cm cu IP56, IK08, pereți netezi și capac adânc înșurubat.

• Verifică spațiul interior: dimensiunile interne sunt 10x10x12cm.
• Verifică protecția: modelul GW44214 este clasificat IP56 și IK08.
• Verifică intrările: diametrul maxim posibil al găurilor este de 2.9cm.
• Verifică materialul: carcasa este din tehnopolimer GWPLAST 75 fără halogeni.
• Verifică tipul capacului: această variantă utilizează un capac adânc fixat cu șuruburi.

Pentru alte dimensiuni și configurații poți consulta categoria de doze GEWISS sau selecția generală de doze electrice. Alte produse ale producătorului sunt disponibile în pagina GEWISS.

Erori frecvente

Confundarea dimensiunilor interne cu dimensiunile exterioare. Valorile 10x10x12cm descriu spațiul interior al GW44214. Dacă montajul este limitat de spațiul exterior disponibil, trebuie verificat separat desenul dimensional al produsului.

Alegerea doar după gradul IP. Două doze IP56 pot avea dimensiuni, adâncimi, materiale și tipuri de capac diferite. Dacă se verifică numai protecția IP, carcasa aleasă poate să nu ofere spațiul sau configurația necesară instalației.

Realizarea unor găuri prea mari în pereți. Pentru GW44214, diametrul maxim posibil indicat este de 2.9cm. Depășirea limitei constructive sau alegerea greșită a elementelor de trecere poate compromite integrarea corectă a dozei.

Întrebări frecvente

Ce este GEWISS GW44214?

GEWISS GW44214 este o cutie de joncțiune etanșă pentru montaj aparent, din gama 44 CE. Modelul are dimensiuni interne de 10x10x12cm, protecție IP56, rezistență mecanică IK08, pereți netezi și capac adânc înșurubat.

Ce dimensiuni are GEWISS GW44214?

GEWISS GW44214 are dimensiuni interne de 10x10x12cm. Aceste dimensiuni indică spațiul interior disponibil și nu trebuie confundate cu gabaritul exterior al carcasei.

Care este diametrul maxim al găurilor pentru GW44214?

Pentru GW44214, diametrul maxim posibil al găurilor este de 2.9cm. Poziția și dimensiunea intrărilor trebuie stabilite în funcție de cablurile și elementele de trecere utilizate.

Din ce material este realizată doza GEWISS GW44214?

Doza GEWISS GW44214 este realizată din tehnopolimer GWPLAST 75 fără halogeni conform EN 60754-2. Produsul are clasa de izolație II conform IEC 61140 și culoare gri RAL 7035.

Ce tip de capac are GW44214?

GW44214 are capac adânc fixat cu patru șuruburi din oțel inoxidabil. Cuplul indicat pentru strângerea șuruburilor este de 1Nm, iar produsul include capace izolante pentru șuruburi GW44221.
