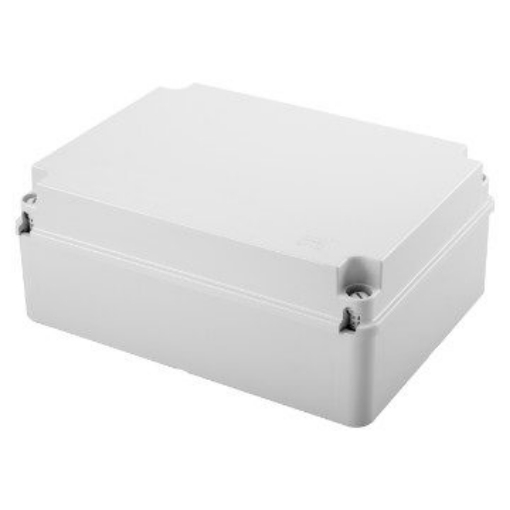

Doza legatura GEWISS PT GW44209 etansa 30x22x12cm IP56 technopolymer halogen free gri

Doza GEWISS 44 CE GW44209 este o cutie de joncțiune etanșă pentru montaj aplicat, cu grad de protecție IP56 și rezistență mecanică IK08. Modelul are dimensiuni interne de 30x22x12cm, pereți netezi, capac cu filet simplu și este realizat din tehnopolimer GWPLAST 75 fără halogeni conform EN 60754-2.

Cutie de joncțiune GEWISS 44 CE pentru montaj aplicat

GW44209 face parte din gama GEWISS 44 CE de cutii de joncțiune pentru montaj la suprafață. Varianta are pereți netezi, culoare gri RAL 7035 și este destinată conexiunilor normale, astfel încât identificarea după cod, dimensiuni și configurația carcasei este importantă înainte de alegere.

Pentru alte variante constructive poți consulta categoria de doze GEWISS, iar pentru selecția generală de produse din această familie este disponibilă categoria de doze electrice.

Grad de protecție IP56 și rezistență IK08

Doza GEWISS GW44209 are grad de protecție IP56 și rezistență mecanică IK08. Cele două clasificări descriu proprietăți diferite ale carcasei și trebuie evaluate separat în funcție de cerințele instalației.

Modelul are clasa de izolație II conform IEC 61140. Selectarea corectă trebuie să țină cont atât de protecția oferită de carcasă, cât și de solicitările mecanice, temperatura de funcționare și configurația efectivă a conexiunilor realizate în interior.

Dimensiuni interne 30x22x12cm

GW44209 are dimensiuni interne de 30x22x12cm. Valorile indică spațiul interior al cutiei și sunt importante pentru verificarea volumului necesar conexiunilor, conductorilor și elementelor prevăzute în proiect.

Pereții sunt netezi, iar diametrul maxim posibil al găurilor este de 4,8cm. Realizarea intrărilor trebuie planificată în funcție de instalație și de această limită constructivă, fără a presupune existența unor intrări preformate pe această variantă.

Tehnopolimer GWPLAST 75 fără halogeni

Doza GEWISS GW44209 este realizată din tehnopolimer GWPLAST 75. Materialul este declarat fără halogeni conform EN 60754-2, iar produsul are o valoare de 650°C la testul cu fir incandescent.

Valoarea termo-presiunii cu bilă este de 85°C, iar intervalul de temperatură de funcționare este de la -25°C la +60°C. Aceste caracteristici trebuie comparate cu condițiile reale ale instalației atunci când mediul de montaj impune cerințe termice specifice.

Capac cu filet simplu și pereți netezi

GW44209 utilizează un capac cu filet simplu și dispune de patru elemente izolante, sigilabile, pentru fixarea capacului. Configurația de închidere face parte din construcția cutiei și trebuie păstrată corect în timpul instalării.

Gama prevede accesoriile GW44621 și GW44622 pentru restaurarea izolației. Aceste coduri trebuie selectate separat numai dacă sunt necesare configurației instalației și nu trebuie considerate automat componente incluse cu doza.

Cum alegi corect GW44209

Doza GEWISS GW44209 trebuie aleasă după tipul de montaj, dimensiunea internă necesară, gradul IP, rezistența mecanică și condițiile de temperatură. Codul GW44209 identifică varianta 44 CE cu dimensiuni interne 30x22x12cm, IP56, IK08, pereți netezi și culoare gri RAL 7035.

• Verifică dacă montajul aplicat corespunde instalației proiectate.
• Confirmă că dimensiunile interne de 30x22x12cm oferă spațiul necesar conexiunilor.
• Verifică dacă gradul IP56 corespunde condițiilor de utilizare.
• Ține cont separat de rezistența mecanică IK08.
• Respectă diametrul maxim posibil al găurilor de 4,8cm.
• Verifică intervalul de funcționare de la -25°C la +60°C.

Pentru alte produse ale producătorului poți consulta gama GEWISS. Identificarea după cod este utilă deoarece gama 44 CE conține mai multe dimensiuni și configurații, iar aspectul similar nu indică automat aceleași caracteristici tehnice.

Erori frecvente

Alegerea dozei numai după aspect. Modelele din aceeași gamă pot avea dimensiuni și configurații diferite. Pentru GW44209 trebuie confirmate codul produsului, dimensiunile interne de 30x22x12cm, gradul IP56, clasificarea IK08 și tipul pereților.

Confundarea IP56 cu IK08. IP56 caracterizează gradul de protecție al carcasei, iar IK08 reprezintă rezistența mecanică. Alegerea corectă presupune verificarea separată a ambilor parametri în raport cu cerințele instalației.

Presupunerea că pereții au intrări preformate. GW44209 are pereți netezi. Intrările necesare trebuie realizate în funcție de cablare, respectând limita de 4,8cm pentru diametrul maxim posibil al găurilor.

Ignorarea dimensiunilor interne. Valorile de 30x22x12cm reprezintă dimensiunile interne ale cutiei. Folosirea lor ca dimensiuni exterioare poate conduce la o evaluare incorectă a spațiului necesar pentru montaj.

Întrebări frecvente

Ce este GEWISS GW44209?

GEWISS GW44209 este o cutie de joncțiune etanșă din gama 44 CE pentru montaj aplicat. Modelul are IP56, IK08, dimensiuni interne 30x22x12cm, pereți netezi, capac cu filet simplu și culoare gri RAL 7035.

Ce dimensiuni are doza GEWISS GW44209?

Doza GEWISS GW44209 are dimensiuni interne de 30x22x12cm. Aceste valori trebuie folosite pentru evaluarea spațiului disponibil în interiorul cutiei și nu trebuie confundate cu dimensiunile exterioare ale carcasei.

Ce grad de protecție are GW44209?

GEWISS GW44209 are grad de protecție IP56 și rezistență mecanică IK08. Cele două valori trebuie evaluate separat, deoarece gradul IP și clasificarea IK caracterizează proprietăți diferite ale carcasei.

Cât de mari pot fi găurile realizate în GW44209?

GW44209 permite realizarea unor găuri cu diametrul maxim posibil de 4,8cm. Pereții sunt netezi, astfel încât poziționarea și realizarea intrărilor trebuie stabilite în funcție de configurația concretă a instalației.

GW44209 este fără halogeni?

GEWISS GW44209 este realizată din tehnopolimer GWPLAST 75 fără halogeni conform EN 60754-2. Produsul are și clasa de izolație II conform IEC 61140 și este specificat pentru funcționare între -25°C și +60°C.
