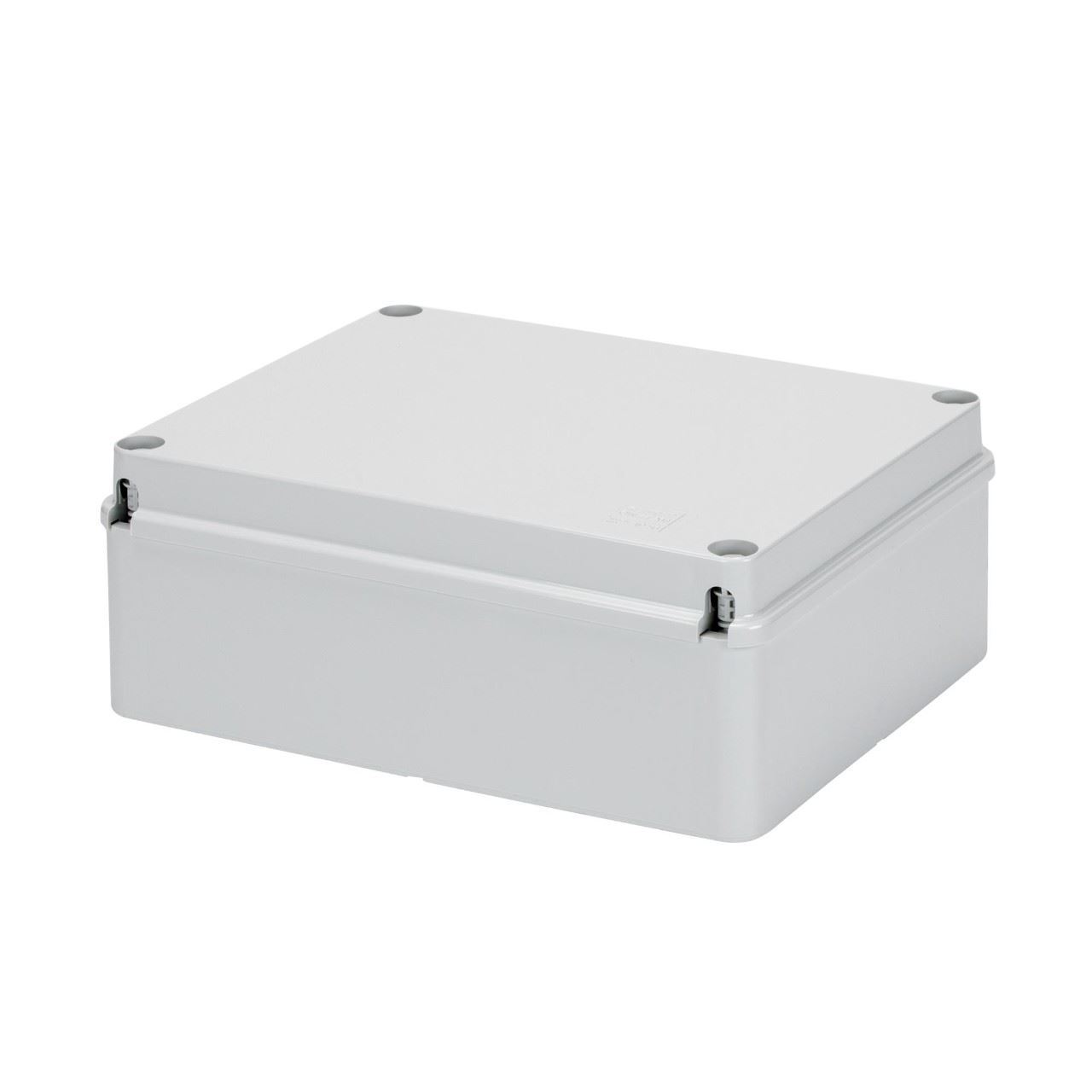

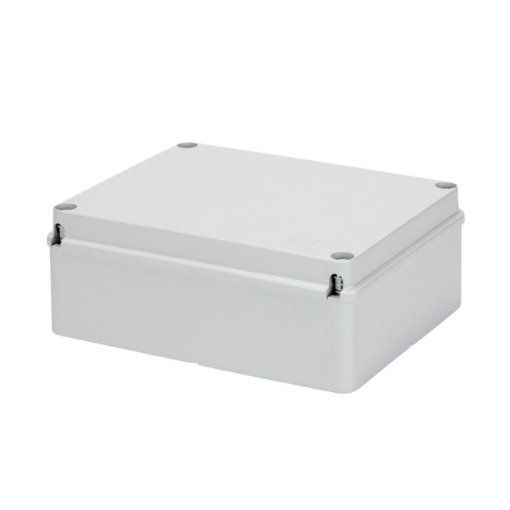

Doza legatura GEWISS PT GW44210 38x30x12cm IP56 technopolymer halogen free gri

GEWISS GW44210 este o doză de legătură etanșă cu montaj aparent din gama 44 CE, destinată realizării și protejării conexiunilor electrice obișnuite. Modelul are dimensiuni interne de 38x30x12cm, grad de protecție IP56, rezistență mecanică IK08 și carcasă din tehnopolimer GWPLAST 75 fără halogeni.

Configurația cu pereți netezi și capac jos fixat cu șuruburi permite utilizarea dozei ca element de distribuție și organizare a conexiunilor, iar dimensiunile interne trebuie verificate în raport cu numărul și volumul componentelor care urmează să fie instalate. Pentru alte dimensiuni și configurații pot fi consultate dozele GEWISS.

Protecție IP56 și rezistență mecanică IK08

GEWISS GW44210 oferă grad de protecție IP56 și rezistență mecanică IK08, două caracteristici importante atunci când conexiunile electrice trebuie instalate într-o carcasă protejată împotriva factorilor externi. Alegerea unei doze nu trebuie făcută însă numai după IP, deoarece dimensiunile, materialul, tipul capacului și modul de introducere a cablurilor influențează integrarea în instalație.

Carcasa este realizată din tehnopolimer GWPLAST 75, iar materialul este fără halogeni în conformitate cu EN 60754-2. Produsul are clasă de izolație II conform IEC 61140 și rezistă mecanic la nivel IK08.

Comportament la temperatură

Intervalul de temperatură de funcționare declarat pentru GW44210 este de la -25°C la +60°C. Testul cu fir incandescent este specificat la 650°C, iar valoarea pentru testul de termo-presiune cu bilă este de 85°C.

Aceste valori descriu caracteristicile constructive ale dozei și nu înlocuiesc verificarea condițiilor reale de instalare. Temperatura ambientală, poziția de montaj și echipamentele introduse în interior trebuie luate în calcul separat în proiectarea instalației.

Dimensiuni interne și spațiu pentru conexiuni

GEWISS GW44210 are dimensiuni interne de 38x30x12cm. Este important ca aceste valori să fie tratate ca dimensiuni interioare ale dozei, deoarece ele determină spațiul disponibil pentru conexiuni, conductoare și eventualele elemente de montaj compatibile.

Modelul face parte din gama GEWISS 44 CE de cutii de joncțiune etanșe cu montaj aparent. Pereții sunt netezi, iar diametrul maxim posibil pentru realizarea găurilor este de 4.8cm, ceea ce oferă flexibilitate la pregătirea intrărilor în funcție de configurația instalației.

Capac cu șuruburi și menținerea protecției

Doza este prevăzută cu capac jos fixat cu patru șuruburi izolante. Construcția trebuie păstrată corect la montaj pentru ca proprietățile de izolație și gradul IP ale ansamblului să nu fie compromise prin realizarea necorespunzătoare a găurilor sau prin utilizarea unor elemente de fixare nepotrivite.

În pachet sunt prevăzute capace pentru șuruburi GW44211 destinate menținerii dublei izolații. Pentru restabilirea izolației duble și a gradului IP original după montaj, trebuie utilizate elementele izolante sau suporturile de fixare la suprafață compatibile.

Cum alegi corect o doză de legătură

O doză de legătură trebuie aleasă după dimensiunea necesară, gradul de protecție, rezistența mecanică, material și tipul de montaj. GW44210 este relevantă atunci când sunt necesare o cutie de joncțiune aparentă, dimensiuni interne de 38x30x12cm și protecție IP56.

• Verifică dimensiunile: 38x30x12cm sunt dimensiunile interne ale modelului, nu o valoare generică pentru gama 44 CE.
• Verifică gradul IP: GW44210 este clasificată IP56; nu presupune că toate dozele GEWISS au același nivel de protecție.
• Verifică rezistența mecanică: modelul are clasificare IK08.
• Verifică materialul: carcasa este din tehnopolimer GWPLAST 75 fără halogeni conform EN 60754-2.
• Verifică intrările necesare: pereții sunt netezi, iar diametrul maxim posibil al găurilor este de 4.8cm.

Pentru comparație cu alte dimensiuni sau tipuri de carcase pot fi consultate categoria de doze electrice și selecția de produse GEWISS.

Erori frecvente

Confundarea dimensiunilor interne cu cele exterioare. Valorile 38x30x12cm sunt dimensiuni interne pentru GW44210. Dacă spațiul disponibil pentru montaj este calculat exclusiv pornind de la aceste valori, pot apărea probleme de încadrare; verifică desenul dimensional atunci când dimensiunea exterioară este critică.

Alegerea dozei doar după dimensiune. Două doze cu dimensiuni apropiate pot avea grade IP, materiale, capace și pereți diferiți. Pentru o selecție corectă trebuie verificate toate caracteristicile care influențează instalația, nu doar lungimea, lățimea și adâncimea.

Realizarea intrărilor fără a păstra protecția ansamblului. Perforarea sau fixarea necorespunzătoare poate afecta gradul IP și izolația. Intrările și elementele de montaj trebuie alese și executate astfel încât caracteristicile necesare instalației să fie menținute.

Întrebări frecvente

Ce este GEWISS GW44210?

GEWISS GW44210 este o cutie de joncțiune etanșă cu montaj aparent din gama 44 CE, destinată conexiunilor electrice obișnuite. Are dimensiuni interne de 38x30x12cm, grad de protecție IP56, rezistență mecanică IK08, pereți netezi și capac jos fixat cu șuruburi.

Ce dimensiuni are doza GEWISS GW44210?

Doza GEWISS GW44210 are dimensiuni interne de 38x30x12cm. Aceste valori definesc spațiul interior disponibil; pentru proiecte în care spațiul exterior de montaj este limitat trebuie verificat și desenul dimensional al produsului.

Din ce material este fabricată GW44210?

GW44210 este fabricată din tehnopolimer GWPLAST 75 și este fără halogeni în conformitate cu EN 60754-2. Modelul are culoare gri RAL 7035, clasă de izolație II conform IEC 61140 și rezistență mecanică IK08.

Ce grad de protecție are GEWISS GW44210?

GEWISS GW44210 are grad de protecție IP56. Menținerea acestui nivel după montaj depinde și de modul în care sunt realizate intrările, fixarea și închiderea dozei, de aceea intervențiile asupra carcasei trebuie executate cu elemente adecvate instalației.

Care este diametrul maxim posibil al găurilor pentru GW44210?

Pentru GW44210 este indicat un diametru maxim posibil al găurilor de 4.8cm. Pereții dozei sunt netezi, astfel încât poziția și dimensiunea intrărilor trebuie stabilite în funcție de cablurile și elementele de trecere utilizate în instalație.
