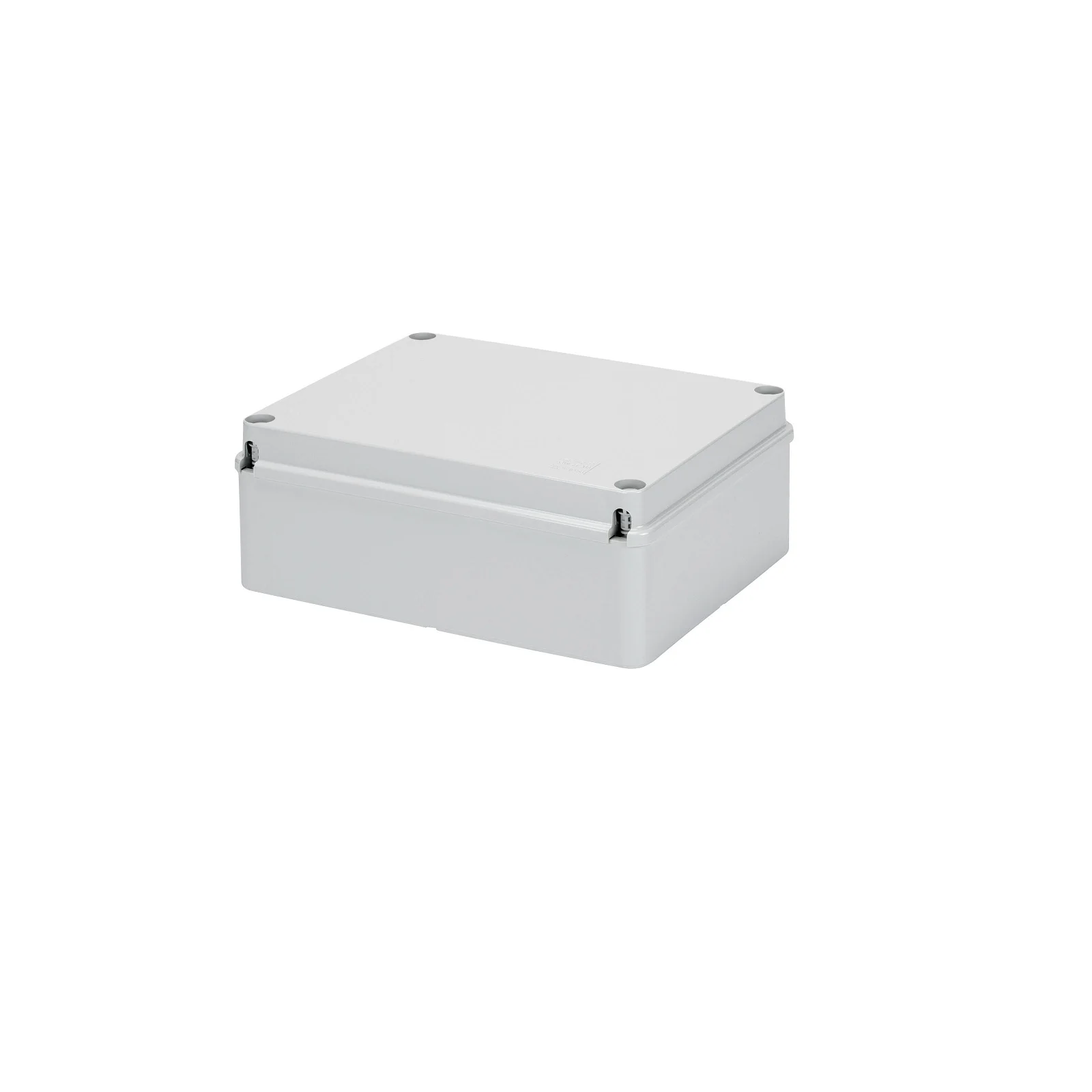

Doza legatura GEWISS GW44207 IP56 19x14x7cm tehnopolimer etansa aplicata

Doza de legătură Gewiss GW44207 este destinată realizării și protejării conexiunilor electrice în instalații cu montaj aplicat. Modelul are grad de protecție IP56, dimensiuni interne de 19x14x7 cm și pereți netezi, astfel încât poate fi integrat în configurații în care contează atât spațiul disponibil pentru conexiuni, cât și protecția carcasei.

Produsul face parte din gama Gewiss 44 CE și este realizat din tehnopolimer GWPLAST 75 fără halogeni. Rezistența mecanică IK08, capacul simplu înșurubat și construcția pentru montaj la suprafață completează caracteristicile relevante atunci când alegi o doză de legătură Gewiss pentru o instalație electrică.

Utilizare și rol în instalația electrică

GW44207 funcționează ca o cutie de joncțiune în care pot fi organizate și protejate conexiunile electrice. Fiind destinată montajului aplicat, doza se montează la suprafață, fără integrarea completă în perete, ceea ce o diferențiază de soluțiile pentru montaj îngropat.

Pereții netezi permit stabilirea pozițiilor de intrare a cablurilor în funcție de configurația instalației. Această construcție oferă flexibilitate la pregătirea traseelor, însă realizarea intrărilor trebuie făcută corect și cu elemente adecvate aplicației, astfel încât soluția finală să păstreze nivelul de protecție necesar.

Dimensiuni interne de 19x14x7 cm

Doza de legătură Gewiss GW44207 oferă un spațiu interior de 19x14x7 cm. Aceste dimensiuni reprezintă unul dintre principalele criterii de selecție, deoarece trebuie să existe suficient loc pentru conductoare, elementele de conexiune și organizarea cablurilor fără aglomerarea inutilă a interiorului.

Dimensiunile indicate sunt interne și nu trebuie confundate cu gabaritul exterior al cutiei. Dacă spațiul disponibil pe perete, într-un tablou secundar sau într-o zonă tehnică este limitat, trebuie verificat și desenul dimensional al produsului înainte de stabilirea poziției finale de montaj.

Protecție IP56 și rezistență mecanică IK08

Gradul IP56 indică nivelul de protecție oferit de carcasă împotriva pătrunderii corpurilor străine și a apei în condițiile definite de standard. Acest parametru este relevant atunci când doza este utilizată în zone unde instalația are nevoie de o carcasă mai bine protejată decât una destinată exclusiv mediilor uscate și protejate.

Rezistența mecanică IK08 descrie comportarea carcasei la impact mecanic și trebuie evaluată separat de gradul IP. IP56 și IK08 nu sunt valori interschimbabile: primul indice se referă la protecția carcasei față de factori externi definiți, iar al doilea la rezistența la impact.

Construcție din tehnopolimer GWPLAST 75

GW44207 este realizată din tehnopolimer GWPLAST 75, iar materialul este declarat fără halogeni conform EN 60754-2. Carcasa are culoare gri RAL 7035 și este prevăzută cu un capac simplu înșurubat, fixat cu patru șuruburi izolante cu balamale sigilabile.

Pentru material este indicat un test cu fir incandescent la 650°C, iar domeniul de temperatură de funcționare este cuprins între -25°C și +60°C. Aceste valori sunt importante atunci când proiectul impune verificarea condițiilor termice și a caracteristicilor materialului utilizat pentru cutia de joncțiune.

Pereți netezi și configurarea intrărilor de cablu

Pereții netezi diferențiază GW44207 de variantele prevăzute cu intrări preformate. În acest caz, poziția și dimensiunea intrărilor pot fi stabilite în funcție de traseul cablurilor și de configurația instalației, fără a fi limitate la perforații prestabilite.

Această flexibilitate nu înseamnă însă că orice perforare păstrează automat protecția IP56. Diametrul găurilor, elementele utilizate pentru introducerea cablurilor și execuția montajului trebuie să fie compatibile cu cerințele instalației și cu nivelul de protecție urmărit.

Cum alegi corect doza GW44207

Alegerea unei doze de legătură Gewiss nu trebuie făcută doar după dimensiuni. Pentru GW44207 trebuie verificate împreună spațiul interior de 190x140x70 mm, gradul IP56, rezistența IK08, montajul aplicat și configurația cu pereți netezi.

• Verifică spațiul interior: dimensiunile de 190x140x70 mm trebuie să permită organizarea corectă a conexiunilor.
• Verifică mediul de instalare: gradul IP56 trebuie să corespundă cerințelor proiectului.
• Verifică montajul: GW44207 este o soluție pentru montaj aplicat.
• Planifică intrările: pereții sunt netezi, iar pozițiile pentru cabluri trebuie pregătite în funcție de instalație.
• Verifică rezistența mecanică: modelul are clasificare IK08.
• Confirmă codul: GW44207 identifică exact această variantă din gama Gewiss 44 CE.

Pentru alte dimensiuni și configurații poți consulta categoria de doze electrice. Dacă instalația include mai multe componente ale aceluiași producător, poți consulta și selecția de produse Gewiss.

Erori frecvente

Alegerea dozei doar după dimensiunile 19x14x7 cm. Două cutii cu dimensiuni apropiate pot avea grade de protecție, tipuri de pereți sau soluții de montaj diferite. Pentru GW44207 trebuie verificate împreună codul produsului, IP56, IK08 și montajul aplicat.

Confundarea dimensiunilor interne cu cele exterioare. Valorile 19x14x7 cm descriu spațiul interior. Dacă poziția de montaj are limite stricte de gabarit, trebuie verificat desenul dimensional al carcasei și nu presupus că aceste valori reprezintă dimensiunea totală a produsului.

Presupunerea că pereții netezi includ intrări gata realizate. GW44207 nu are perforații preformate pentru cabluri. Intrările se pregătesc în funcție de instalație, iar soluția de trecere a cablurilor trebuie aleasă astfel încât să respecte cerințele tehnice ale montajului.

Interpretarea IP56 ca protecție universală pentru orice condiții. Gradul IP descrie un nivel specific de protecție al carcasei, nu compatibilitatea automată cu orice mediu. Condițiile reale ale instalației și modul de realizare a intrărilor trebuie evaluate înainte de alegerea produsului.

Întrebări frecvente

Ce este doza Gewiss GW44207?

Doza Gewiss GW44207 este o cutie de joncțiune din gama 44 CE pentru montaj aplicat, cu grad de protecție IP56 și dimensiuni interne de 19x14x7 cm. Modelul are pereți netezi, capac înșurubat și carcasă din tehnopolimer GWPLAST 75 fără halogeni.

GW44207 poate fi montată la suprafață?

GW44207 este proiectată pentru montaj aplicat, adică la suprafață. Acest tip de instalare o face diferită de dozele destinate montajului îngropat și trebuie luat în calcul împreună cu spațiul disponibil, traseele de cablu și cerințele de protecție ale instalației.

Doza de legătură Gewiss GW44207 are intrări preformate?

Doza de legătură Gewiss GW44207 are pereți netezi și nu utilizează intrări de cablu preformate. Pozițiile de intrare pot fi pregătite în funcție de configurația instalației, cu respectarea soluției tehnice necesare pentru trecerea cablurilor și menținerea protecției carcasei.

Ce înseamnă IP56 și IK08 la GW44207?

La GW44207, IP56 descrie protecția carcasei împotriva pătrunderii factorilor externi definiți de standard, iar IK08 descrie rezistența mecanică la impact. Cele două clasificări măsoară caracteristici diferite și trebuie analizate separat atunci când se stabilește dacă produsul corespunde unei aplicații.

Dimensiunile de 19x14x7 cm sunt dimensiuni exterioare?

Valorile de 19x14x7 cm sunt dimensiunile interne ale GW44207. Pentru stabilirea spațiului necesar montării efective trebuie verificat și gabaritul exterior al carcasei, mai ales atunci când doza va fi instalată într-o zonă cu spațiu disponibil limitat.
