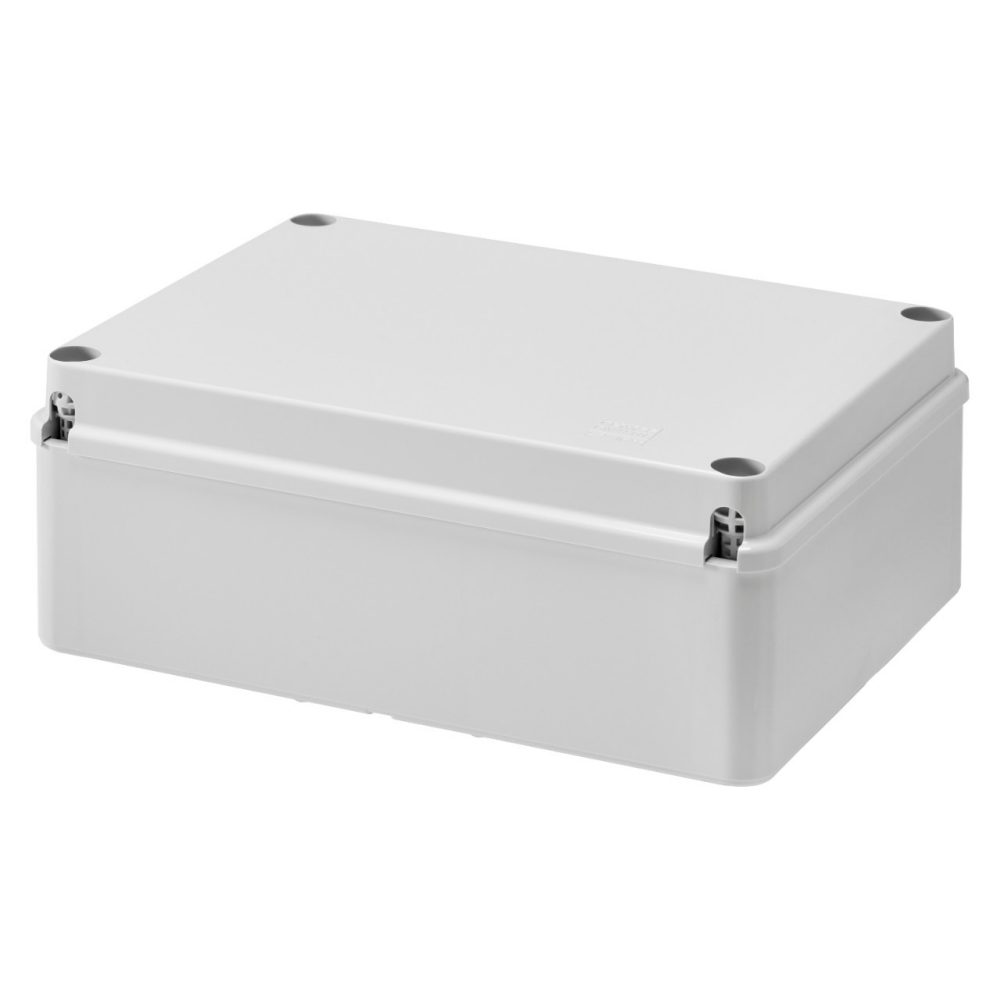

Doza legatura GEWISS PT GW44208 24x19x9cm IP56 technopolymer halogen free gri

Doza GEWISS 44 CE GW44208 este o cutie de joncțiune pentru montaj aplicat, destinată conexiunilor electrice normale, cu grad de protecție IP56 și rezistență mecanică IK08. Modelul are dimensiuni interne de 24x19x9cm, pereți netezi, capac cu filet simplu și este realizat din tehnopolimer GWPLAST 75 fără halogeni conform EN 60754-2.

Cutie de joncțiune GEWISS 44 CE pentru montaj aplicat

GW44208 face parte din gama 44 CE de cutii de joncțiune etanșe pentru montaj la suprafață. Configurația cu pereți netezi și dimensiunile interne de 24x19x9cm o diferențiază de alte variante din aceeași familie și trebuie verificate înainte de alegerea produsului.

Doza GEWISS GW44208 are culoare gri RAL 7035 și este destinată conexiunilor electrice normale. Pentru alte dimensiuni și configurații poți consulta categoria de doze GEWISS, iar pentru o selecție mai largă este disponibilă categoria de doze electrice.

Protecție IP56 și rezistență mecanică IK08

Gradul de protecție IP56 și rezistența mecanică IK08 sunt două criterii diferite de selecție. IP56 caracterizează protecția oferită de carcasă, în timp ce IK08 indică rezistența mecanică a acesteia la impact.

GW44208 are și clasa de izolație II conform IEC 61140. La alegerea cutiei, aceste caracteristici trebuie evaluate împreună cu dimensiunile, mediul de instalare și temperatura de funcționare, nu folosite izolat ca argument de compatibilitate cu orice aplicație.

Dimensiuni interne 24x19x9cm și pereți netezi

Doza GEWISS GW44208 are dimensiuni interne de 24x19x9cm. Valorile sunt importante pentru dimensionarea spațiului disponibil în interiorul cutiei și trebuie corelate cu numărul, tipul și dispunerea conexiunilor electrice prevăzute în proiect.

Pereții sunt netezi, iar diametrul maxim posibil al găurilor este de 3,7cm. Această limită trebuie luată în calcul atunci când sunt planificate intrările pentru cabluri sau elementele de trecere, fără a presupune existența unor intrări preformate care nu sunt specificate pentru această variantă.

Tehnopolimer GWPLAST 75 fără halogeni

GW44208 este realizată din tehnopolimer GWPLAST 75, iar materialul este declarat fără halogeni conform EN 60754-2. Produsul are o valoare de 650°C la testul cu fir incandescent și o valoare de 85°C pentru termo-presiunea cu bilă.

Temperatura de funcționare declarată este de la -25°C la +60°C. Dacă mediul de instalare poate depăși aceste limite, atunci modelul trebuie reevaluat înainte de utilizare, deoarece temperatura de funcționare este un criteriu tehnic distinct de gradul IP.

Capac cu filet simplu și configurația carcasei

Doza GEWISS GW44208 folosește un capac cu filet simplu și are patru elemente izolante, sigilabile, pentru fixarea capacului. Configurația de închidere face parte din construcția produsului și trebuie păstrată corect pentru a nu compromite caracteristicile declarate ale ansamblului.

Producătorul indică accesoriile GW44621 și GW44622 pentru restaurarea izolației. Aceste coduri nu trebuie interpretate automat ca accesorii incluse; selecția lor depinde de modul concret în care este realizată instalația.

Cum alegi corect GW44208

GW44208 trebuie aleasă după tipul de montaj, dimensiunea internă necesară, gradul IP, rezistența mecanică și condițiile termice ale instalației. Codul GW44208 identifică exact varianta GEWISS 44 CE cu dimensiuni interne 24x19x9cm, IP56, IK08, pereți netezi și culoare gri RAL 7035.

• Verifică dacă montajul aplicat corespunde configurației instalației.
• Confirmă că dimensiunile interne de 24x19x9cm oferă spațiul necesar conexiunilor prevăzute.
• Verifică gradul de protecție IP56 în raport cu mediul de instalare.
• Ține cont de rezistența mecanică IK08 atunci când aceasta este relevantă pentru proiect.
• Verifică limita de 3,7cm pentru diametrul maxim posibil al găurilor.
• Confirmă intervalul de temperatură de funcționare de la -25°C la +60°C.

Pentru alte produse ale aceluiași producător poți consulta gama GEWISS. Identificarea după cod este importantă deoarece gama 44 CE include mai multe dimensiuni și configurații constructive, iar produse asemănătoare vizual nu sunt automat echivalente.

Erori frecvente

Alegerea cutiei numai după aspect. Produsele din aceeași familie pot avea dimensiuni și configurații diferite. Pentru GW44208 trebuie confirmate codul, dimensiunile interne de 24x19x9cm, IP56, IK08 și tipul de pereți înainte de comandă.

Confundarea gradului IP cu rezistența mecanică. IP56 și IK08 descriu proprietăți diferite ale carcasei. O doza GEWISS trebuie verificată separat pentru gradul de protecție și rezistența mecanică atunci când ambele criterii sunt importante în proiect.

Presupunerea că pereții au intrări preformate. GW44208 are pereți netezi. Intrările trebuie realizate în funcție de instalație și de limitele constructive ale produsului, inclusiv diametrul maxim posibil al găurilor de 3,7cm.

Ignorarea temperaturii de funcționare. GW44208 este specificată pentru funcționare între -25°C și +60°C. Dacă mediul poate ieși din acest interval, criteriul corect este reevaluarea produsului înainte de instalare, nu presupunerea că IP56 acoperă și limitele termice.

Întrebări frecvente

Ce este GEWISS GW44208?

GEWISS GW44208 este o cutie de joncțiune din gama 44 CE, pentru montaj aplicat și conexiuni electrice normale. Modelul are dimensiuni interne de 24x19x9cm, grad de protecție IP56, rezistență mecanică IK08, pereți netezi și culoare gri RAL 7035.

Ce dimensiuni are doza GEWISS GW44208?

Doza GEWISS GW44208 are dimensiuni interne de 24x19x9cm. Aceste valori trebuie folosite atunci când se verifică spațiul disponibil în cutie, deoarece sunt dimensiunile interiorului carcasei și nu trebuie tratate ca dimensiuni exterioare.

Ce grad de protecție are GW44208?

GW44208 are grad de protecție IP56 și rezistență mecanică IK08. Parametrii trebuie verificați separat față de cerințele instalației, deoarece IP și IK descriu caracteristici diferite ale carcasei și nu se substituie unul pe celălalt.

GW44208 este fără halogeni?

GW44208 este realizată din tehnopolimer GWPLAST 75 declarat fără halogeni conform EN 60754-2. Aceasta este o caracteristică a materialului utilizat și trebuie diferențiată de parametri precum IP56, IK08 sau clasa de izolație II.

Ce tip de montaj are GEWISS GW44208?

GEWISS GW44208 este o cutie de joncțiune pentru montaj aplicat, la suprafață. Modelul are pereți netezi, astfel încât realizarea intrărilor trebuie adaptată instalației, respectând limita de 3,7cm pentru diametrul maxim posibil al găurilor.
