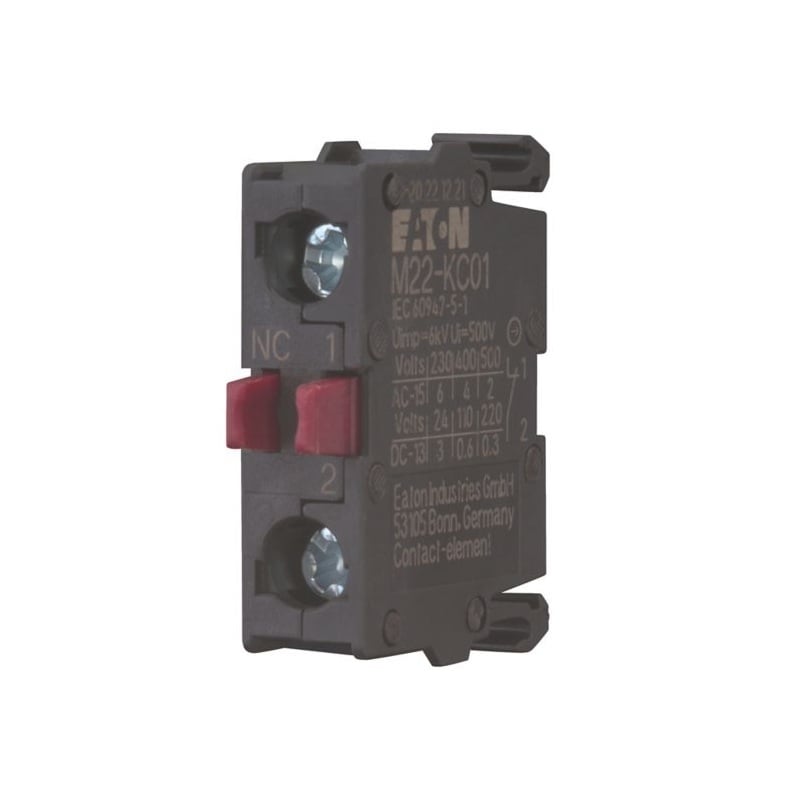

Element de contact Eaton 216382 1NC M22-KC01

Elementul de contact Eaton M22-KC01 este un bloc auxiliar cu 1 contact normal închis (1NC), destinat aparatajului de comandă și semnalizare din seria RMQ M22. Echipat cu borne cu șurub și sistem de fixare la bază, acesta permite realizarea circuitelor de comandă și siguranță în tablouri electrice, panouri de automatizare și echipamente industriale.

Ce este elementul de contact Eaton M22-KC01?

Elementul de contact Eaton M22-KC01 este un accesoriu modular utilizat împreună cu butoane, selectoare și alte dispozitive de comandă din gama RMQ M22. Configurația cu un contact normal închis (1NC) permite întreruperea circuitului la acționarea operatorului, fiind utilizată frecvent în circuite de oprire, interblocare și monitorizare.

Produsul utilizează borne cu șurub pentru conectarea conductorilor și se fixează la baza operatorului. Contactul beneficiază de funcție de deschidere pozitivă conform standardului IEC/EN 60947-5-1, caracteristică utilizată în aplicații unde siguranța funcțională este importantă.

Unde poate fi utilizat?

Elementul de contact Eaton este recomandat pentru tablouri electrice de comandă, panouri de automatizare, utilaje industriale, instalații tehnologice și echipamente electrice care utilizează aparataj de comandă cu diametrul de 22 mm.

Acesta poate fi utilizat pentru funcții de oprire, semnalizare, interblocare și comandă, fiind compatibil cu operatorii din seria RMQ M22. Construcția modulară permite configurarea ușoară a numărului și tipului de contacte în funcție de cerințele aplicației.

Ce diferențiatori oferă modelul M22-KC01?

Modelul M22-KC01 este prevăzut cu un contact normal închis (1NC), conexiune prin borne cu șurub și funcție de deschidere pozitivă conform IEC/EN 60947-5-1. Durata de viață mecanică depășește 5 milioane de acționări, ceea ce îl recomandă pentru aplicații cu utilizare frecventă.

Elementul are grad de protecție IP20 și funcționează într-un interval de temperatură cuprins între -25 °C și +70 °C. Dimensiunile sunt de aproximativ 3,8 cm lungime, 3,2 cm lățime și 1 cm înălțime, ceea ce permite integrarea în tablouri electrice compacte. Conductoarele pot avea secțiuni cuprinse între 0,5 și 2,5 mm², în funcție de tipul acestora.

Elementele de contact Eaton RMQ M22 permit configurarea flexibilă a aparatajului de comandă pentru aplicații industriale și comerciale.

Compatibilitatea cu întreaga gamă RMQ M22 facilitează extinderea și întreținerea sistemelor de comandă fără modificarea structurii tabloului electric.

Ce avantaje oferă în utilizare?

• 1 contact normal închis (1NC).
• Borne cu șurub pentru conectare sigură.
• Montaj prin fixare la bază.
• Deschidere pozitivă conform IEC/EN 60947-5-1.
• Compatibil cu gama Eaton RMQ M22.
• Durată de viață mecanică de peste 5 milioane de acționări.
• Grad de protecție IP20.
• Potrivit pentru aplicații industriale și comerciale.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea elementului de contact cu operatorul din seria RMQ M22, tipul de contact necesar și configurația circuitului de comandă. De asemenea, este recomandată verificarea secțiunii conductoarelor și a valorilor nominale ale circuitului.

Montajul trebuie realizat conform documentației tehnice Eaton și cerințelor standardului IEC/EN 60947-5-1, respectând cuplul de strângere recomandat pentru bornele cu șurub.

Întrebări frecvente

Ce tip de contact are M22-KC01?

Este echipat cu un contact normal închis (1NC).

Cu ce serie este compatibil?

Este compatibil cu aparatajul de comandă și semnalizare Eaton RMQ M22.

Ce tip de conexiune utilizează?

Conectarea conductorilor se realizează prin borne cu șurub.

Poate fi utilizat în aplicații de siguranță?

Da, contactul are funcție de deschidere pozitivă conform IEC/EN 60947-5-1.

Care este gradul de protecție?

Elementul de contact are grad de protecție IP20.

Unde este recomandată utilizarea?

Este destinat tablourilor electrice, panourilor de automatizare și utilajelor care utilizează aparataj de comandă Ø22 mm.
