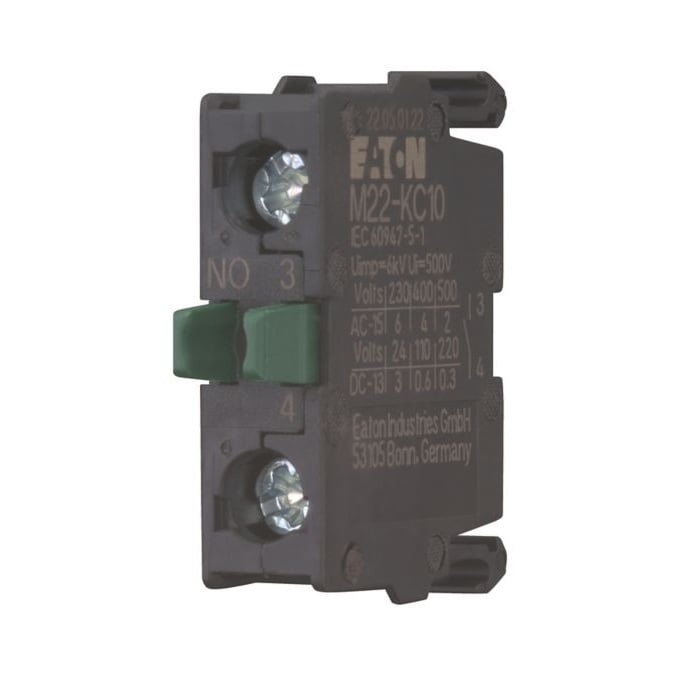

Element de contact Eaton 216380 M22-KC10

Elementul de contact Eaton M22-KC10 216380 este un bloc de contacte auxiliare cu 1 contact normal deschis (1ND), destinat echipamentelor de comandă și semnalizare din gama RMQ-Titan M22. Cu montaj prin fixare la bază, conexiuni cu șurub și construcție compactă, acesta permite extinderea funcționalității butoanelor și selectoarelor utilizate în instalații industriale și comerciale.

Ce este elementul de contact Eaton M22-KC10?

M22-KC10 este un element de contact auxiliar proiectat pentru montarea pe partea din spate a butoanelor, selectoarelor și altor dispozitive Ø22 mm din seria Eaton RMQ-Titan M22. Acesta adaugă un contact normal deschis (NO/ND), utilizat pentru comanda circuitelor electrice, automatizări și semnalizare.

Modelul utilizează conexiuni cu șurub, fixare la bază și este realizat conform standardului IEC/EN 60947-5-1. Contactul suportă curenți nominali de până la 6 A la 230–240 V AC și este proiectat pentru peste 5 milioane de cicluri mecanice de funcționare.

Unde poate fi utilizat?

Elementul de contact Eaton este recomandat pentru tablouri electrice, panouri de comandă, utilaje industriale, instalații HVAC, sisteme de automatizare, linii de producție și alte aplicații unde este necesară extinderea funcțiilor de comandă ale aparatajului Ø22 mm.

Datorită compatibilității cu întreaga gamă RMQ-Titan M22, acesta poate fi utilizat împreună cu butoane, selectoare și lămpi de semnalizare pentru realizarea unor sisteme de comandă flexibile și ușor de configurat.

Ce diferențiatori oferă acest model Eaton?

Modelul M22-KC10 este prevăzut cu un contact normal deschis, conexiuni cu șurub și montaj prin fixare la bază. Designul modular permite instalarea rapidă și combinarea mai multor elemente de contact pe același dispozitiv de comandă, în funcție de aplicație.

Elementul are grad de protecție IP20, funcționează la temperaturi cuprinse între -25°C și +70°C și are dimensiuni compacte de aproximativ 3,8 cm lungime, 3,2 cm lățime și 1 cm înălțime. Greutatea este de aproximativ 0,01 kg.

Ce avantaje oferă în utilizare?

• Element de contact auxiliar original Eaton.
• 1 contact normal deschis (1ND).
• Compatibil cu gama RMQ-Titan M22.
• Conexiuni cu șurub.
• Montaj prin fixare la bază.
• Durată de viață mecanică de peste 5 milioane de cicluri.
• Grad de protecție IP20.
• Conform IEC/EN 60947-5-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu elementul frontal Eaton M22 utilizat, configurația contactelor necesare și valorile nominale ale circuitului comandat. De asemenea, se recomandă respectarea instrucțiunilor de montaj și a cuplului de strângere specificat de producător.

Întrebări frecvente

Ce înseamnă 1ND?

1ND (1 NO) indică existența unui singur contact normal deschis, care se închide atunci când elementul frontal este acționat.

Cu ce produse este compatibil?

Elementul este compatibil cu aparatajul de comandă și semnalizare Eaton RMQ-Titan M22 cu diametrul de montaj de 22 mm.

Ce tip de conexiune utilizează?

Blocul de contact este prevăzut cu borne cu șurub, care permit conectarea sigură a conductoarelor în tablouri și panouri de comandă.

În ce aplicații este recomandat?

Este utilizat în automatizări industriale, tablouri electrice și sisteme de comandă unde este necesară adăugarea unui contact auxiliar normal deschis pentru controlul circuitelor electrice.

Elementul de contact Eaton M22-KC10 216380 completează funcționalitatea echipamentelor de comandă RMQ-Titan prin adăugarea unui contact auxiliar normal deschis. Compatibilitatea cu gama M22, conexiunile cu șurub, montajul prin fixare la bază, gradul de protecție IP20 și durata de viață mecanică de peste 5 milioane de acționări îl recomandă pentru aplicații industriale și comerciale unde fiabilitatea comenzilor este esențială.
