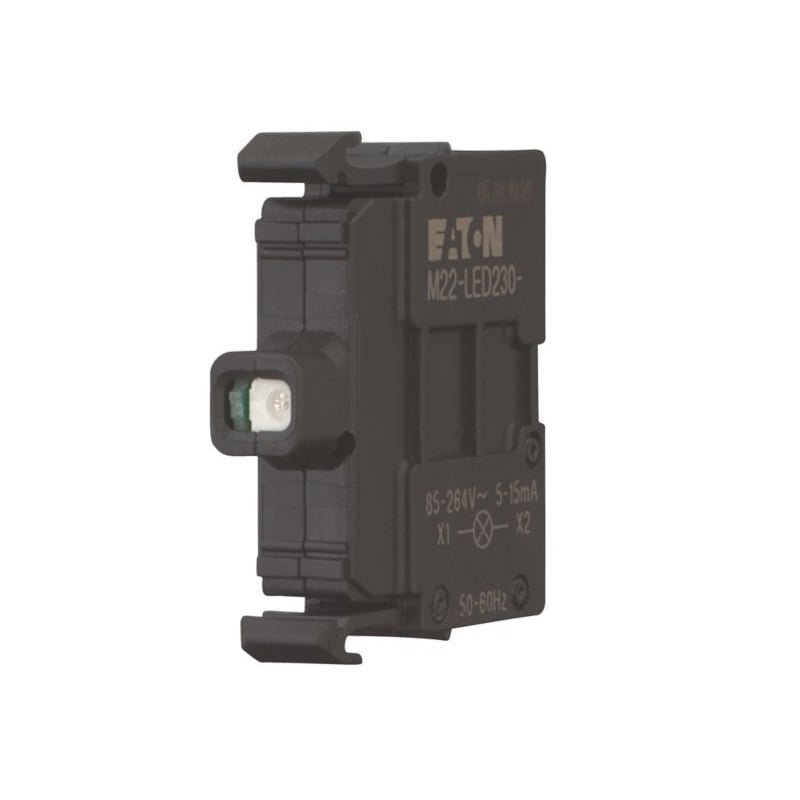

Element de contact Eaton 216563 M22-LED230-W

Elementul LED Eaton M22-LED230-W este un modul de iluminare cu lumină albă, destinat aparatajului de comandă și semnalizare din seria RMQ M22. Alimentat la 85–264 VAC, acesta permite iluminarea butoanelor și selectoarelor compatibile, oferind o semnalizare clară și o integrare rapidă în tablouri electrice, panouri de automatizare și instalații industriale.

Ce este elementul LED Eaton M22-LED230-W?

Eaton M22-LED230-W este un element LED destinat montării frontale în operatorii luminoși din gama RMQ M22. Modulul generează lumină albă și este proiectat pentru funcționare la tensiuni cuprinse între 85 și 264 VAC, fiind utilizat pentru indicarea stării echipamentelor și facilitarea identificării comenzilor în instalațiile electrice.

Elementul utilizează conexiune prin borne cu șurub și este compatibil cu butoanele iluminate, selectoarele iluminate și lămpile de semnalizare Eaton M22. Construcția sa respectă cerințele standardului IEC/EN 60947-5-1 și este destinată utilizării în aplicații industriale și comerciale.

Unde poate fi utilizat?

Elementul LED este recomandat pentru tablouri electrice, panouri de comandă, utilaje industriale, instalații tehnologice și sisteme de automatizare unde este necesară iluminarea dispozitivelor de comandă sau semnalizarea vizuală a funcționării echipamentelor.

Datorită compatibilității cu seria RMQ M22, modulul poate fi utilizat împreună cu butoane iluminate, comutatoare și selectoare, contribuind la identificarea rapidă a funcțiilor de comandă și la creșterea vizibilității în exploatare.

Ce diferențiatori oferă modelul M22-LED230-W?

Modulul funcționează la o tensiune de alimentare de 85–264 VAC, are un consum maxim de numai 0,33 W și o durată medie de viață de aproximativ 100.000 de ore la temperatura de referință de 25 °C. Aceste caracteristici îl recomandă pentru aplicații unde este necesară o semnalizare luminoasă fiabilă și cu întreținere redusă.

Elementul are grad de protecție IP20, montaj frontal și dimensiuni de aproximativ 3,8 cm lungime, 3,7 cm lățime și 1 cm înălțime. Conectarea se realizează prin borne cu șurub pentru conductoare cu secțiuni între 0,5 și 2,5 mm², iar temperatura de funcționare este cuprinsă între -25 °C și +70 °C.

Elementele LED Eaton RMQ M22 sunt proiectate pentru iluminarea operatorilor de comandă și pentru realizarea unei semnalizări vizuale clare în instalațiile electrice.

Lumina albă este compatibilă cu operatorii M22-W și poate fi utilizată și cu anumite variante dedicate ale operatorilor galbeni și albaștri, conform documentației Eaton.

Ce avantaje oferă în utilizare?

• LED cu lumină albă.
• Tensiune de alimentare 85–264 VAC.
• Consum maxim de 0,33 W.
• Durată de viață de până la 100.000 ore.
• Montaj frontal.
• Conexiune prin borne cu șurub.
• Compatibil cu seria Eaton RMQ M22.
• Grad de protecție IP20.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea modulului LED cu operatorul din seria RMQ M22 și tensiunea de alimentare disponibilă. De asemenea, trebuie verificată culoarea operatorului și compatibilitatea acesteia cu elementul LED utilizat.

Montajul trebuie realizat conform documentației tehnice Eaton, respectând cuplul de strângere recomandat pentru borne și cerințele standardului IEC/EN 60947-5-1.

Întrebări frecvente

Ce tip de produs este M22-LED230-W?

Este un element LED pentru iluminarea operatorilor din gama Eaton RMQ M22.

Ce tensiune de alimentare utilizează?

Funcționează la o tensiune cuprinsă între 85 și 264 VAC.

Ce culoare are iluminarea?

Elementul produce lumină albă.

Ce tip de montaj utilizează?

Se montează frontal în operatorii compatibili din seria M22.

Care este gradul de protecție?

Modulul are grad de protecție IP20.

În ce aplicații este recomandat?

Este destinat tablourilor electrice, sistemelor de automatizare și panourilor de comandă care utilizează aparataj Eaton RMQ M22.
