Element LED Eaton 216561 fixare pe baza 12-30V AC/DC IP20

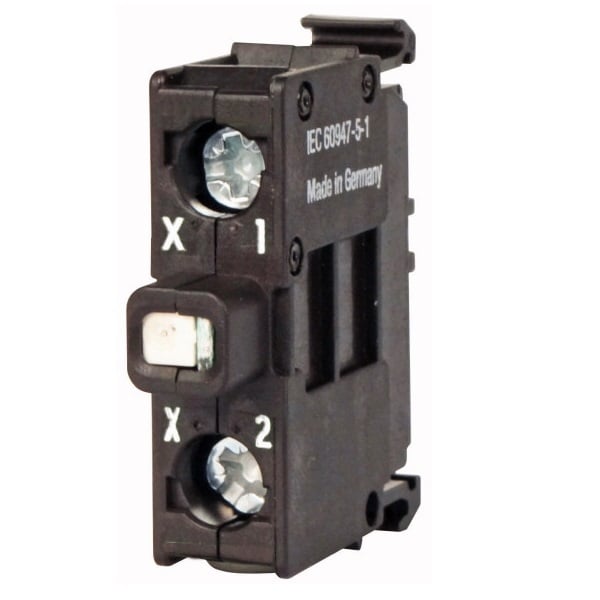

Elementul LED Eaton M22-LEDC-R 216561 este o unitate de iluminare roșie pentru sistemul modular RMQ-Titan M22, alimentată la 12–30V AC/DC și prevăzută pentru fixare pe bază. Modelul are grad de protecție IP20 și este utilizat împreună cu elemente frontale compatibile pentru realizarea butoanelor și indicatoarelor luminoase din gama M22.

Element LED Eaton M22 roșu pentru 12–30V AC/DC

Eaton M22-LEDC-R funcționează într-un domeniu de tensiune de 12–30V atât AC, cât și DC. Acest interval este unul dintre criteriile principale de selecție, deoarece gama Eaton M22 include și elemente LED pentru alte tensiuni de alimentare.

Culoarea luminii este roșie, iar produsul integrează o sursă LED. Pentru o înlocuire corectă trebuie verificată atât culoarea, cât și tensiunea de alimentare și tipul de montaj.

Fixare pe bază

Modelul 216561 este construit pentru fixare pe bază. Această variantă trebuie diferențiată de elementele LED M22 destinate montajului frontal, chiar dacă acestea pot avea aceeași culoare și același domeniu de tensiune.

Tipul de fixare este important în special atunci când componenta este achiziționată pentru înlocuirea unui element existent într-un ansamblu Eaton RMQ-Titan M22.

Alimentare AC/DC în același interval de tensiune

M22-LEDC-R acceptă alimentare 12–30V AC și 12–30V DC. Tipul de tensiune este astfel AC/DC, iar tensiunea efectivă a circuitului trebuie să se încadreze în limitele specificate pentru produs.

Această caracteristică nu trebuie confundată cu variantele M22 destinate exclusiv tensiunii AC sau cu modelele pentru intervale mai ridicate, precum 85–264V AC. Codul exact al produsului rămâne cel mai sigur reper pentru identificare.

Grad de protecție IP20

Elementul LED Eaton M22-LEDC-R are grad de protecție IP20. Această valoare se referă la componenta LED și nu trebuie confundată cu protecția frontală a unui buton sau indicator luminos complet montat.

Gradul de protecție al ansamblului final depinde de toate componentele utilizate și de modul de instalare. Din acest motiv, IP20 al unității LED nu trebuie extrapolat asupra părții frontale a întregului ansamblu M22.

Consum și durată de viață

Eaton specifică pentru modelul 216561 un consum maxim de 0,26W. Curentul nominal de funcționare este cuprins între 5 și 14mA, în funcție de condițiile electrice din intervalul nominal de alimentare.

Durata de viață electrică indicată pentru sursa LED este de până la 100.000 de ore la 25°C. Acest parametru este declarat pentru condițiile de referință stabilite de producător și nu înlocuiește verificarea condițiilor reale de utilizare.

Caracteristicile Eaton M22-LEDC-R 216561

Produsul poate fi identificat precis prin modelul M22-LEDC-R și codul Eaton 216561. Principalele caracteristici relevante sunt:

• producător: Eaton;
• gamă: Moeller RMQ-Titan M22;
• model: M22-LEDC-R;
• cod Eaton: 216561;
• EAN: 4015082165611;
• tip produs: element LED;
• culoare lumină: roșu;
• tensiune de alimentare AC: 12–30V;
• tensiune de alimentare DC: 12–30V;
• tip tensiune: AC/DC;
• fixare: pe bază;
• grad de protecție: IP20;
• consum maxim: 0,26W;
• curent nominal de funcționare: 5–14mA;
• tensiune nominală de izolație Ui: 500V;
• durată de viață electrică: până la 100.000 ore la 25°C;
• categorie de supratensiune: III;
• grad de poluare: 3;
• poziție de montaj: la alegere;
• dimensiuni: 37 × 10 × 38 mm.

Conectarea conductorilor

Modelul acceptă conductoare rigide cu secțiuni de 0,75–2,5 mm² și conductoare multifilare de 0,5–2,5 mm². Aceste limite trebuie respectate la realizarea conexiunilor electrice.

Secțiunea conductorului trebuie aleasă și în funcție de circuitul din care face parte elementul de semnalizare, nu doar după limitele mecanice ale terminalului.

Componentă modulară, nu indicator luminos complet

M22-LEDC-R este elementul LED dintr-un sistem modular. Nu reprezintă singur un indicator luminos complet și nu include automat elementul frontal sau actuatorul necesar funcției finale.

Pentru realizarea unui buton iluminat sau a unui indicator luminos trebuie selectate componentele Eaton M22 compatibile cu forma, funcția și culoarea necesare aplicației.

Ce verifici înainte de alegerea Eaton M22-LEDC-R?

Criteriile decisive sunt alimentarea 12–30V AC/DC, culoarea roșie, fixarea pe bază și compatibilitatea cu sistemul Eaton M22. Aceste caracteristici trebuie confirmate împreună înainte de comandă.

• verifică dacă tensiunea circuitului se încadrează între 12 și 30V;
• confirmă necesitatea unui element compatibil AC/DC;
• verifică dacă este necesară lumină roșie;
• confirmă fixarea pe bază;
• verifică compatibilitatea cu celelalte componente Eaton M22;
• pentru înlocuire, compară modelul M22-LEDC-R și codul 216561.

Identificare exactă prin M22-LEDC-R și codul 216561

Codul Eaton 216561 și EAN-ul 4015082165611 identifică exact această variantă. Modelul M22-LEDC-R corespunde elementului LED roșu, cu fixare pe bază și alimentare 12–30V AC/DC.

Verificarea codului este importantă deoarece gama M22 include variante apropiate ca aspect, inclusiv modele pentru montaj frontal sau pentru alte intervale de tensiune.

Întrebări frecvente despre Eaton M22-LEDC-R

Ce tensiune de alimentare are elementul LED 216561?

Modelul funcționează la 12–30V AC/DC. Eaton specifică același interval de tensiune atât pentru alimentarea în curent alternativ, cât și pentru alimentarea în curent continuu.

Ce culoare are LED-ul?

Eaton M22-LEDC-R utilizează un LED roșu. Culoarea trebuie verificată împreună cu tensiunea și tipul de fixare atunci când produsul este cumpărat pentru înlocuire.

Ce tip de fixare are?

Modelul 216561 este prevăzut pentru fixare pe bază. Această caracteristică îl diferențiază de variantele M22 cu fixare frontală.

Ce grad de protecție are?

Elementul LED are grad de protecție IP20. Valoarea se aplică acestei componente și nu reprezintă automat gradul de protecție al ansamblului M22 complet.

Este un indicator luminos complet?

Nu. M22-LEDC-R este unitatea LED dintr-un ansamblu modular Eaton M22. Pentru realizarea unui indicator sau buton iluminat sunt necesare și componentele frontale compatibile.
