Element LED Eaton 216567 fixare pe baza 85-264V AC IP20

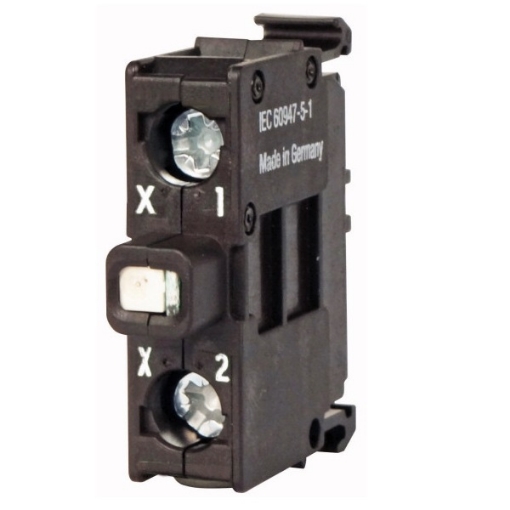

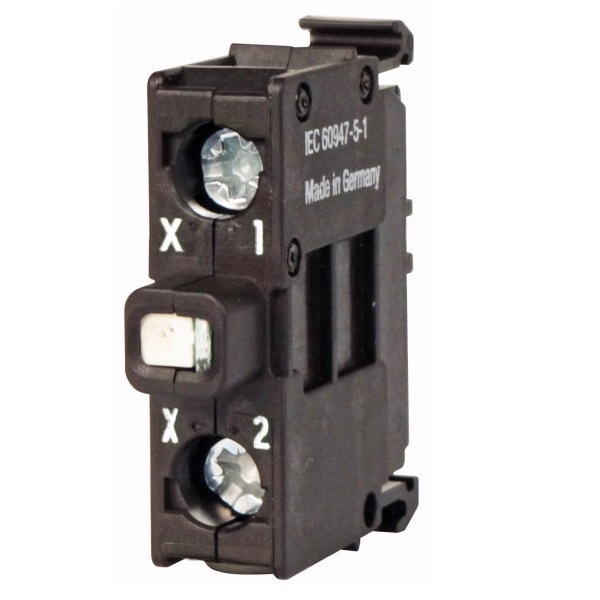

Elementul LED Eaton M22-LEDC230-R 216567 este o unitate de iluminare roșie pentru sistemul modular RMQ-Titan M22, alimentată la 85–264V AC și prevăzută pentru fixare pe bază. Modelul are grad de protecție IP20, conexiune cu șurub și este utilizat împreună cu elemente frontale compatibile pentru realizarea comenzilor și indicatoarelor luminoase.

Element LED Eaton M22 roșu pentru 85–264V AC

Eaton M22-LEDC230-R funcționează într-un domeniu larg de tensiune, de la 85 la 264V AC. Acest interval reprezintă unul dintre principalii parametri care trebuie verificați înainte de alegerea unității LED, deoarece în gama M22 există și variante pentru alte tensiuni de alimentare.

Culoarea luminii este roșie, iar sursa utilizată este de tip LED. Modelul este conceput pentru integrarea în sistemul modular Eaton M22, nu ca element de semnalizare frontal utilizabil separat.

Fixare pe bază și conexiune cu șurub

Modelul 216567 utilizează fixare pe bază. Eaton indică pentru această variantă și conexiune electrică prin borne cu șurub, caracteristică importantă la configurarea ansamblului și la înlocuirea unui element LED existent.

Tipul de fixare trebuie verificat separat de tensiunea de alimentare și de culoarea luminii. Produsele M22 apropiate ca aspect pot utiliza alte variante constructive sau alte domenii de tensiune.

Grad de protecție IP20

Elementul LED M22-LEDC230-R are grad de protecție IP20. Această clasificare se referă la unitatea LED și nu trebuie confundată cu gradul de protecție frontal al unui buton sau indicator M22 complet montat.

Într-un ansamblu de comandă și semnalizare, protecția finală depinde de toate componentele utilizate și de modul în care acestea sunt instalate. Din acest motiv, IP20 al elementului LED nu trebuie extrapolat asupra părții frontale a ansamblului.

Consum redus și durată de viață a sursei LED

Eaton specifică pentru modelul 216567 un consum maxim de 0,33W. Sursa LED are o durată de viață electrică declarată de până la 100.000 de ore la 25°C, în condițiile de referință indicate de producător.

Aceste caracteristici sunt specifice unității de iluminare și nu modifică cerința principală de selecție: tensiunea de alimentare a instalației trebuie să se încadreze în intervalul 85–264V AC.

Caracteristicile Eaton M22-LEDC230-R 216567

Produsul poate fi identificat exact prin codul de model și numărul de catalog Eaton. Principalele caracteristici confirmate sunt:

• producător: Eaton;
• gamă: Moeller RMQ-Titan M22;
• model: M22-LEDC230-R;
• cod Eaton: 216567;
• EAN: 4015082165673;
• tip produs: element LED;
• culoare lumină: roșu;
• tensiune de alimentare: 85–264V AC;
• tip tensiune: AC;
• fixare: pe bază;
• conectare: borne cu șurub;
• grad de protecție: IP20;
• consum maxim: 0,33W;
• durată de viață electrică: până la 100.000 ore la 25°C;
• secțiune conductor multifilar: 0,5–2,5 mm²;
• secțiune conductor rigid: 0,75–2,5 mm²;
• categorie de supratensiune: III;
• poziție de montaj: la alegere;
• dimensiuni: 37 × 10 × 38 mm.

Componentă modulară, nu indicator luminos complet

M22-LEDC230-R este unitatea LED din interiorul unui ansamblu modular. Pentru realizarea unui buton iluminat sau a unui indicator luminos complet trebuie selectat și elementul frontal M22 compatibil cu funcția, forma și culoarea dorită.

Produsul nu trebuie confundat cu lentila, actuatorul sau indicatorul frontal. Codul 216567 identifică exclusiv elementul LED roșu cu alimentare 85–264V AC și fixare pe bază.

Compatibilitate cu gama Eaton RMQ-Titan M22

Elementul face parte din sistemul Eaton RMQ-Titan M22, o familie modulară de componente pentru comandă și semnalizare. Compatibilitatea trebuie verificată după seria componentelor și configurația efectivă a ansamblului.

Pentru înlocuirea unei unități existente este recomandată verificarea modelului M22-LEDC230-R și a codului 216567. În aceeași gamă există unități LED cu alte culori și alte intervale de tensiune, care nu trebuie considerate automat echivalente.

Ce verifici înainte de alegerea Eaton M22-LEDC230-R?

Criteriile principale sunt culoarea roșie, alimentarea 85–264V AC, fixarea pe bază și compatibilitatea cu sistemul M22. Aceste caracteristici trebuie confirmate împreună înainte de comandă.

• verifică dacă instalația utilizează tensiune AC în intervalul 85–264V;
• confirmă necesitatea unei surse LED roșii;
• verifică fixarea pe bază;
• confirmă compatibilitatea cu elementul frontal Eaton M22 utilizat;
• verifică spațiul și configurația ansamblului;
• pentru înlocuire, compară modelul M22-LEDC230-R și codul 216567.

Identificare exactă prin M22-LEDC230-R și codul 216567

Codul Eaton 216567 și EAN-ul 4015082165673 identifică exact această variantă. Denumirea tehnică M22-LEDC230-R indică elementul LED roșu cu fixare pe bază pentru domeniul de alimentare 85–264V AC.

Verificarea codului este importantă deoarece gama Eaton M22 include variante foarte apropiate ca aspect, inclusiv unități pentru 12–30V AC/DC sau alte culori ale luminii.

Întrebări frecvente despre Eaton M22-LEDC230-R

Ce tensiune de alimentare are elementul LED 216567?

Modelul funcționează la 85–264V AC. Intervalul de tensiune trebuie verificat înainte de montaj și nu trebuie confundat cu variantele M22 pentru tensiuni joase AC/DC.

Ce culoare are LED-ul?

Eaton M22-LEDC230-R utilizează un LED roșu. Culoarea luminii este una dintre caracteristicile care diferențiază această variantă de celelalte elemente LED M22.

Ce tip de fixare utilizează?

Modelul 216567 utilizează fixare pe bază și conexiune electrică prin borne cu șurub. Aceste caracteristici trebuie verificate la configurarea sau înlocuirea unui ansamblu existent.

Ce grad de protecție are?

Elementul LED are grad de protecție IP20. Această valoare se referă la componentă și este diferită de protecția frontală pe care o poate avea un ansamblu M22 complet.

Este un indicator luminos complet?

Nu. M22-LEDC230-R este elementul LED al sistemului modular M22. Pentru un indicator sau buton iluminat complet sunt necesare și elementele frontale compatibile corespunzătoare configurației dorite.
