Indicator luminos Eaton 216774 IP66

Indicatorul luminos Eaton M22-L-Y 216774 este un element frontal de semnalizare cu lentilă galbenă, design plat și montaj în decupaj de 22,5 mm. Produsul face parte din gama Eaton Moeller RMQ-Titan M22 și este destinat realizării unui indicator luminos modular împreună cu elementele de iluminare compatibile ale sistemului.

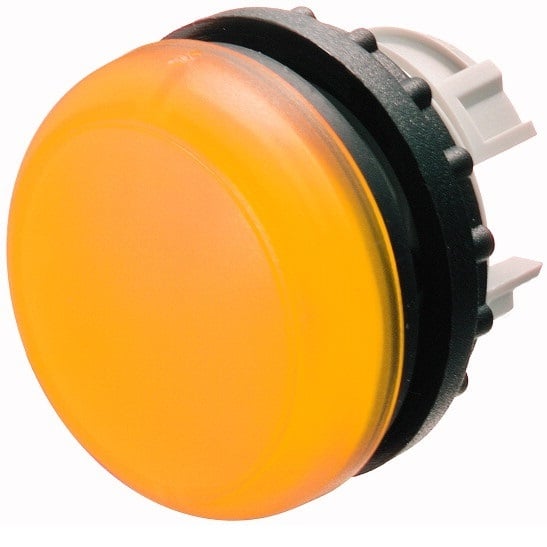

Indicator luminos Eaton M22-L-Y cu lentilă galbenă

Eaton M22-L-Y este varianta cu lentilă galbenă, rotundă și frontală plată. Culoarea permite diferențierea vizuală față de celelalte variante de semnalizare din familia M22, însă semnificația atribuită semnalului galben trebuie stabilită conform proiectului și cerințelor aplicației.

Modelul este identificat prin codul Eaton 216774 și codul de model M22-L-Y. Alegerea după aceste referințe este importantă deoarece seria RMQ-Titan include numeroase variante apropiate ca formă, dar diferite prin culoare, funcție sau componentele cu care se configurează.

Element frontal pentru sistemul modular Eaton M22

M22-L-Y este un element frontal pentru indicator luminos, nu un ansamblu complet cu sursa de lumină inclusă. Pentru realizarea semnalizării luminoase trebuie utilizat un element LED compatibil cu gama Eaton M22, ales în funcție de tensiunea și configurația instalației.

Această construcție modulară permite selectarea separată a elementului frontal și a unității de iluminare. Înainte de comandă trebuie verificat dacă sunt deja disponibile componentele necesare sau dacă trebuie adăugate separat în configurație.

Montaj în decupaj de 22,5 mm

Eaton specifică pentru M22-L-Y un diametru al deschiderii de montaj de 22,5 mm. Această dimensiune este caracteristică sistemului M22 și trebuie verificată atât pentru proiectele noi, cât și atunci când indicatorul este cumpărat pentru înlocuirea unei componente existente.

Diametrul frontal al indicatorului este de 29,7 mm, iar dimensiunile generale sunt de aproximativ 30 × 30 × 30 mm. Poziția de montaj poate fi aleasă în funcție de configurația panoului și de cerințele ansamblului.

Protecție frontală IP67 și IP69K

Pentru partea frontală, Eaton specifică grad de protecție IP67/IP69K. Această clasificare se referă la partea frontală a componentei atunci când este montată conform cerințelor sistemului.

Gradul de protecție al ansamblului final trebuie evaluat în funcție de toate componentele utilizate și de modul de instalare. Din acest motiv, protecția frontală a indicatorului nu trebuie extrapolată automat asupra întregului tablou sau a întregii configurații de comandă și semnalizare.

Caracteristicile Eaton M22-L-Y 216774

Modelul poate fi identificat precis prin culoare, construcție și codul de catalog. Principalele caracteristici confirmate sunt:

• producător: Eaton;
• gamă: Moeller RMQ-Titan M22;
• model: M22-L-Y;
• cod Eaton: 216774;
• EAN: 4015082167745;
• tip produs: element frontal pentru indicator luminos;
• culoare lentilă: galben;
• formă lentilă: rotundă;
• design frontal: plat;
• diametru decupaj: 22,5 mm;
• diametru frontal: 29,7 mm;
• grad de protecție frontal: IP67/IP69K;
• culoare inel frontal: crom;
• tensiune nominală de izolație Ui: 250V;
• temperatură ambientală de funcționare: -25°C până la +70°C;
• poziție de montaj: la alegere.

Integrare cu elementele LED Eaton M22

Pentru realizarea unui indicator luminos funcțional, M22-L-Y trebuie asociat cu un element LED compatibil din sistemul Eaton M22. Unitatea luminoasă trebuie aleasă separat în funcție de tensiunea de alimentare și de configurația proiectului.

Eaton oferă elemente LED pentru diferite intervale de tensiune și modalități de montaj. Compatibilitatea trebuie verificată după codurile componentelor, fără a presupune că orice sursă LED poate fi utilizată cu indicatorul.

Ce verifici înainte de alegerea Eaton M22-L-Y?

Pentru o selecție corectă, verifică în primul rând culoarea galbenă, decupajul de 22,5 mm și compatibilitatea cu sistemul RMQ-Titan M22. Dacă este necesar un indicator luminos complet, trebuie selectată și unitatea de iluminare corespunzătoare.

• confirmă necesitatea unei lentile galbene;
• verifică decupajul de montaj de 22,5 mm;
• confirmă compatibilitatea cu sistemul Eaton M22;
• alege separat elementul LED potrivit tensiunii instalației;
• verifică cerințele privind protecția frontală;
• pentru înlocuire, compară modelul M22-L-Y și codul Eaton 216774.

Identificare exactă prin M22-L-Y și codul 216774

Codul Eaton 216774 și EAN-ul 4015082167745 identifică exact această variantă. Codul de model M22-L-Y indică elementul frontal galben pentru indicator luminos din gama RMQ-Titan M22.

Verificarea codului este importantă deoarece familia M22 include variante cu lentile de alte culori și componente cu funcții diferite. Aspectul apropiat nu garantează compatibilitatea sau aceeași funcție în sistem.

Întrebări frecvente despre Eaton M22-L-Y 216774

Este Eaton 216774 un indicator luminos complet?

Nu. M22-L-Y este elementul frontal al indicatorului luminos. Pentru realizarea unui ansamblu funcțional trebuie utilizat și un element LED Eaton M22 compatibil cu tensiunea și configurația instalației.

Ce culoare are lentila?

Modelul M22-L-Y are o lentilă galbenă, rotundă și cu design frontal plat. Culoarea diferențiază această variantă de celelalte elemente de semnalizare din seria M22.

Ce diametru de montaj necesită?

Eaton specifică un decupaj de montaj de 22,5 mm. Diametrul frontal al componentei este de 29,7 mm.

Ce grad de protecție are indicatorul?

Pentru partea frontală, Eaton specifică IP67/IP69K. Gradul de protecție al ansamblului complet depinde și de instalarea corectă și de celelalte componente utilizate.

Cum identific exact varianta galbenă?

Verifică modelul M22-L-Y, codul Eaton 216774 și EAN-ul 4015082167745. Aceste referințe identifică varianta cu lentilă galbenă din gama Eaton RMQ-Titan M22.
