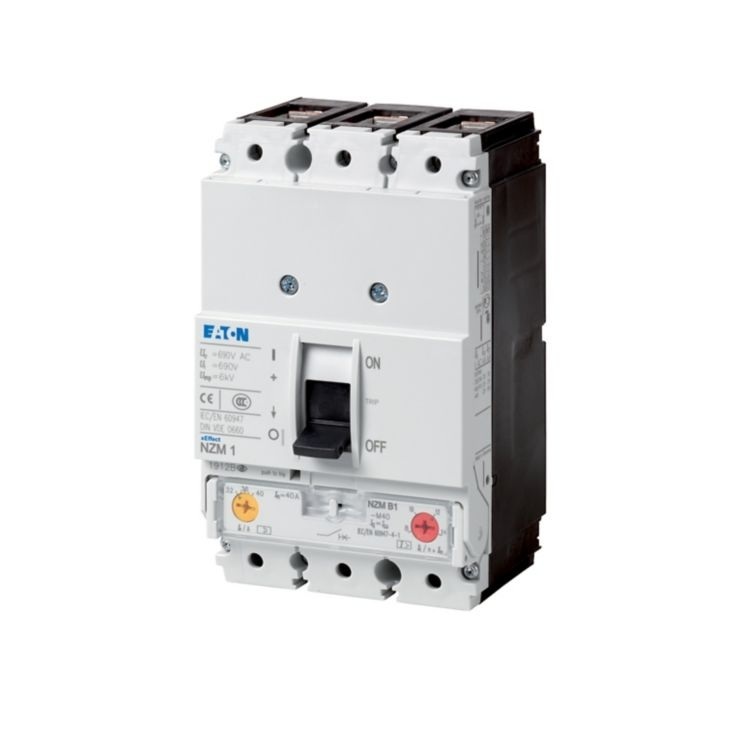

Intrerupator automat Eaton 265722 3P 100A NZMN1-M100

Întrerupătorul automat Eaton NZMN1-M100 265722 este un întrerupător automat USOL cu 3 poli și curent nominal de 100 A, destinat protecției motoarelor electrice și instalațiilor industriale. Echipat cu declanșator termomagnetic reglabil și capacitate de rupere de până la 50 kA la 400/415 V AC, acesta oferă protecție împotriva suprasarcinilor, scurtcircuitelor și defectelor de fază în aplicații de joasă tensiune.

Ce este întrerupătorul automat Eaton NZMN1-M100?

NZMN1-M100 face parte din gama Eaton NZM și este proiectat pentru protecția și comanda motoarelor electrice conform standardelor IEC/EN 60947-2 și IEC/EN 60947-4-1. Aparatul utilizează un declanșator termomagnetic cu sensibilitate la lipsa unei faze și poate fi utilizat atât ca protecție pentru motoare, cât și pentru circuite industriale de putere.

Modelul este realizat în carcasa NZM1, are montaj fix, trei poli și borne tip box terminal. Curentul nominal este de 100 A, iar reglajul protecției la suprasarcină este cuprins între 80 și 100 A. Capacitatea de rupere la 400/415 V AC este de 50 kA, ceea ce îl recomandă pentru instalații cu nivel ridicat al curentului de scurtcircuit.

Unde poate fi utilizat?

Întrerupătorul automat Eaton este recomandat pentru tablouri electrice industriale, centre de comandă motoare (MCC), instalații de distribuție, utilaje industriale, sisteme HVAC, stații de pompare și alte aplicații unde este necesară protecția motoarelor trifazate.

Datorită conformității cu categoria de utilizare AC-3 și sensibilității la defect de fază, acesta poate fi utilizat în aplicații unde continuitatea și protecția echipamentelor electrice sunt esențiale.

Ce diferențiatori oferă acest model Eaton?

NZMN1-M100 utilizează un declanșator termomagnetic reglabil, oferind reglajul protecției la suprasarcină între 80 și 100 A și declanșare magnetică instantanee între 8 și 12,5 ori curentul nominal. Sensibilitatea la lipsa unei faze contribuie la protejarea motoarelor împotriva funcționării în condiții anormale.

Întrerupătorul suportă tensiuni nominale de până la 690 V AC și dezvoltă o putere de comandă pentru motoare de până la 45 kW la 400 V AC (AC-3). Construcția robustă și montajul fix îl recomandă pentru exploatare în instalații industriale solicitante.

Dimensiunile produsului sunt de aproximativ 14,5 cm înălțime, 9 cm lățime și 8,8 cm adâncime, iar greutatea este de aproximativ 1,01 kg.

Avantaje în utilizare

• Întrerupător automat USOL original Eaton.
• 3 poli și curent nominal de 100 A.
• Protecție termomagnetică reglabilă.
• Reglaj suprasarcină între 80 și 100 A.
• Capacitate de rupere de 50 kA la 400/415 V AC.
• Sensibilitate la lipsa unei faze.
• Compatibil cu categoria de utilizare AC-3.
• Conform IEC/EN 60947-2 și IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al motorului, nivelul curentului de scurtcircuit din instalație și reglajul protecției la suprasarcină. De asemenea, trebuie utilizate accesorii compatibile cu seria NZM1 și respectate instrucțiunile Eaton privind montajul și punerea în funcțiune.

Întrebări frecvente

Este destinat protecției motoarelor?

Da. Modelul NZMN1-M100 este proiectat pentru protecția motoarelor și respectă cerințele IEC/EN 60947-4-1.

Care este capacitatea de rupere?

Capacitatea de rupere este de 50 kA la 400/415 V AC.

Se poate regla protecția la suprasarcină?

Da. Domeniul de reglaj al declanșatorului termic este cuprins între 80 și 100 A.

Ce putere maximă a motorului poate proteja?

În categoria AC-3 poate fi utilizat pentru motoare cu putere de până la 45 kW la 400 V AC.

Întrerupătorul automat Eaton NZMN1-M100 265722 oferă protecție termomagnetică pentru motoare și circuite industriale, combinând un curent nominal de 100 A, capacitate de rupere de 50 kA, sensibilitate la defect de fază și conformitate cu standardele IEC/EN 60947. Este o soluție destinată aplicațiilor industriale unde sunt necesare protecția fiabilă și continuitatea funcționării instalațiilor electrice.
