Intrerupator automat Eaton 263591 PF7-63/4/01 4P 63A 10kA

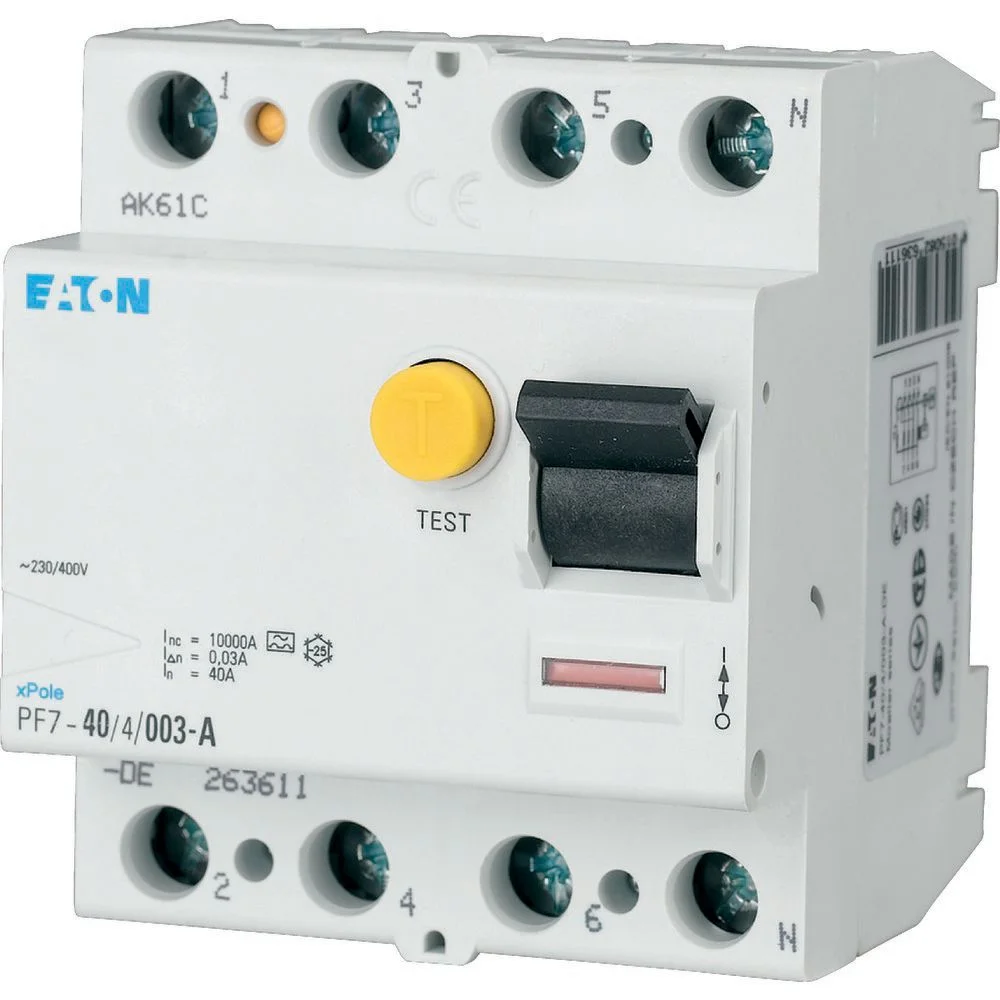

Siguranța diferențială 63A Eaton PF7-63/4/01 este un întreruptor diferențial RCCB cu 4 poli, curent nominal de 63 A și sensibilitate diferențială de 100 mA. Modelul 263591 este de tip AC și este destinat protecției diferențiale în circuite în care configurația 4P și pragul de 100 mA corespund proiectului electric.

Când alegi Eaton PF7-63/4/01

PF7-63/4/01 este potrivit atunci când instalația necesită un RCCB de 63 A, cu 4 poli, sensibilitate de 100 mA și tip diferențial AC. Toate aceste caracteristici trebuie verificate împreună, deoarece aparatele cu același curent nominal pot avea altă sensibilitate, alt număr de poli sau alt tip de detecție diferențială.

O siguranță diferențială 63A nu trebuie selectată doar după amperaj. Pentru acest model, configurația 4P și pragul diferențial de 100 mA sunt criterii decisive, iar compatibilitatea trebuie stabilită în raport cu schema instalației.

Ce înseamnă 63 A și 100 mA

Valorile de 63 A și 100 mA descriu două caracteristici diferite. 63 A reprezintă curentul nominal al RCCB-ului, în timp ce 100 mA reprezintă curentul diferențial nominal de declanșare.

Din acest motiv, un aparat de 63 A și 30 mA nu este echivalent cu PF7-63/4/01. Sensibilitatea diferențială stabilește pragul de reacție la curent rezidual și trebuie aleasă conform rolului prevăzut pentru protecție în proiectul electric.

Configurație 4P

Eaton PF7-63/4/01 are patru poli și este realizat pentru circuite în care această configurație este necesară. Modelul ocupă patru spații modulare și are lățimea de 70 mm, ceea ce trebuie luat în calcul atunci când este montat într-un tablou existent.

Un RCCB 2P nu este un înlocuitor direct pentru această variantă doar pentru că are același curent nominal și aceeași sensibilitate. Numărul de poli trebuie să corespundă configurației circuitului.

Protecție diferențială de tip AC

PF7-63/4/01 este un aparat diferențial de tip AC, sensibil la curenți reziduali alternativi sinusoidali. Tipul diferențial este un criteriu separat de sensibilitatea de 100 mA și trebuie verificat în funcție de caracteristicile instalației și ale echipamentelor alimentate.

Prin urmare, o altă siguranță diferențială 63A cu 100 mA nu este automat echivalentă dacă utilizează un alt tip de detecție diferențială. Pentru înlocuire trebuie comparat modelul complet.

RCCB fără protecție la supracurent integrată

Eaton PF7-63/4/01 asigură protecție diferențială, dar nu integrează protecție la suprasarcină sau scurtcircuit. Aceasta este diferența esențială față de un RCBO, care reunește protecția diferențială și protecția la supracurent într-un singur aparat.

Curentul nominal de 63 A nu trebuie interpretat ca un prag de declanșare la suprasarcină. Protecția la supracurent trebuie asigurată separat, cu aparataj dimensionat corespunzător circuitului.

Ce înseamnă valoarea de 10 kA

Pentru PF7-63/4/01 este indicată o rezistență condiționată la scurtcircuit de 10 kA. Această caracteristică nu înseamnă că RCCB-ul înlocuiește un disjunctor sau o siguranță fuzibilă pentru protecția la scurtcircuit.

Valoarea trebuie interpretată împreună cu dispozitivul de protecție la supracurent prevăzut în instalație. Din acest motiv, formularea „63 A, 10 kA” nu trebuie să conducă la concluzia că PF7-63/4/01 este o siguranță automată MCB.

Montaj și dimensiuni

Eaton PF7-63/4/01 se montează pe șină DIN și ocupă patru module. Aparatul are lățimea de 7 cm, înălțimea de aproximativ 7.1 cm și adâncimea de aproximativ 8 cm. Gradul de protecție al aparatului este IP20.

Tensiunea nominală este de 230/400 V AC, iar tensiunea operațională maximă este de 400 V. Aceste caracteristici trebuie verificate împreună cu schema și tensiunea instalației.

Ce verifici înainte de cumpărare

Siguranța diferențială 63A Eaton PF7-63/4/01 trebuie aleasă după configurația completă a instalației. Dacă înlocuiești un aparat existent, compară modelul, numărul de poli, curentul nominal, sensibilitatea și tipul diferențial.

• Tip aparat: RCCB.
• Curent nominal: 63 A.
• Configurație: 4P.
• Sensibilitate diferențială: 100 mA.
• Tip diferențial: AC.
• Rezistență condiționată la scurtcircuit: 10 kA.
• Tensiune nominală: 230/400 V AC.
• Grad de protecție: IP20.
• Număr module: 4.
• Lățime: 7 cm.
• Model: PF7-63/4/01.
• Cod Eaton: 263591.
• EAN: 4015082635916.

Pentru alte sensibilități, amperaje și configurații poți consulta gama de siguranțe diferențiale. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea acestui RCCB cu o siguranță automată. PF7-63/4/01 oferă protecție diferențială, dar nu asigură singur protecție la suprasarcină sau scurtcircuit. Protecția la supracurent trebuie realizată separat.

Confundarea valorilor 63 A și 100 mA. 63 A este curentul nominal al aparatului, iar 100 mA este sensibilitatea diferențială. Sunt parametri diferiți și nu descriu aceeași funcție.

Înlocuirea unui model de 30 mA cu unul de 100 mA fără verificare. Pragul diferențial este diferit, iar cele două aparate nu sunt automat echivalente doar pentru că au același curent nominal.

Alegerea unui model 2P în locul celui 4P. Numărul de poli trebuie să corespundă schemei instalației. Un RCCB 2P de 63 A nu este un înlocuitor direct pentru PF7-63/4/01.

Întrebări frecvente

Ce protecție oferă Eaton PF7-63/4/01?

Eaton PF7-63/4/01 oferă protecție diferențială la curenți reziduali alternativi. Este un RCCB 4P de 63 A, cu sensibilitate nominală de 100 mA și tip AC. Aparatul nu include protecție integrată la suprasarcină sau scurtcircuit.

Ce înseamnă 100 mA la PF7-63/4/01?

100 mA reprezintă curentul diferențial nominal de declanșare al PF7-63/4/01. Valoarea este diferită de curentul nominal de 63 A și trebuie aleasă conform funcției de protecție prevăzute pentru circuit.

PF7-63/4/01 protejează la scurtcircuit?

Eaton PF7-63/4/01 nu oferă singur protecție la suprasarcină sau scurtcircuit. Este un RCCB pentru protecție diferențială. Valoarea de 10 kA caracterizează comportamentul aparatului în condițiile definite pentru protecția asociată și nu înlocuiește un dispozitiv de protecție la supracurent.

Care este diferența dintre RCCB și RCBO?

Un RCCB precum PF7-63/4/01 oferă protecție diferențială, în timp ce un RCBO include și protecție la suprasarcină și scurtcircuit. Diferența este esențială atunci când alegi aparatul pentru un circuit nou sau înlocuiești un produs existent.

Este PF7-63/4/01 echivalent cu o variantă de 63 A și 30 mA?

PF7-63/4/01 nu este automat echivalent cu un RCCB de 63 A și 30 mA. Curentul nominal poate fi identic, dar sensibilitatea diferențială este diferită. Trebuie verificate și configurația 4P și tipul diferențial AC.
