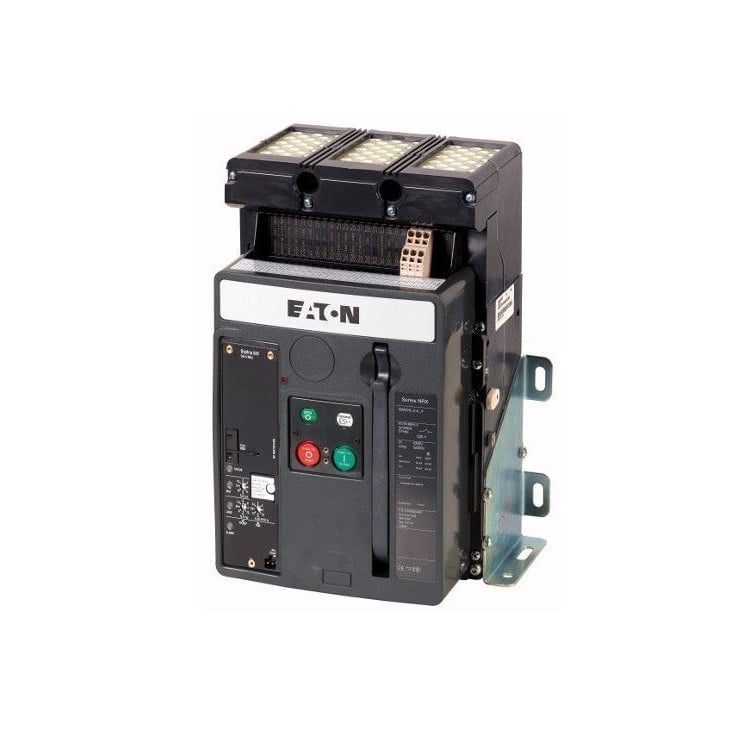

Intrerupator automat in aer Eaton 123344 3P 1250A IZMX16B3-A12F

Întrerupătorul automat în aer Eaton IZMX16B3-A12F este un ACB (Air Circuit Breaker) cu 3 poli, curent nominal de 1250 A, montaj fix și capacitate de rupere de 42 kA. Proiectat pentru protecția instalațiilor electrice de joasă tensiune, acesta utilizează o unitate electronică de declanșare și este destinat distribuției energiei în aplicații industriale, comerciale și infrastructură critică.

Ce este întrerupătorul automat în aer Eaton IZMX16B3-A12F?

Modelul Eaton IZMX16B3-A12F face parte din seria de întrerupătoare automate în aer IZMX și este destinat protecției circuitelor principale împotriva suprasarcinilor și scurtcircuitelor. Aparatul are construcție fixă, 3 poli, curent nominal de 1250 A și capacitate de rupere Icu de 42 kA la tensiuni de până la 690 V AC.

Întrerupătorul este echipat cu unitate electronică de declanșare, care permite reglarea funcțiilor de protecție și contribuie la selectivitatea instalației electrice. Seria IZMX este destinată aplicațiilor unde continuitatea alimentării și protecția echipamentelor sunt esențiale.

Unde poate fi utilizat?

Întrerupătorul automat în aer Eaton este recomandat pentru tablouri generale de distribuție, centre de comandă motoare (MCC), instalații industriale, clădiri comerciale, centre logistice, infrastructură energetică și alte aplicații în care sunt gestionate curenți mari de alimentare.

Datorită curentului nominal de 1250 A și construcției robuste, produsul poate proteja circuitele principale ale instalațiilor electrice și poate fi integrat în sisteme moderne de distribuție a energiei. Montajul fix îl recomandă pentru tablouri electrice unde configurația instalației nu necesită execuție extractibilă.

Ce diferențiatori oferă modelul IZMX16B3-A12F?

Modelul utilizează o unitate electronică de protecție care permite reglarea funcțiilor de declanșare pentru suprasarcină și scurtcircuit. Capacitatea de rupere de 42 kA și tensiunea nominală de până la 690 V AC îl recomandă pentru aplicații industriale de distribuție a energiei.

Aparatul are grad de protecție IP20, care poate fi extins până la IP55 prin utilizarea capacului de protecție dedicat. Funcționează într-un interval de temperatură cuprins între -25 °C și +70 °C și are dimensiuni aproximative de 43,5 cm lungime, 29 cm înălțime și 30 cm adâncime.

Întrerupătoarele automate în aer Eaton IZMX sunt proiectate pentru protecția circuitelor principale din instalațiile electrice de joasă tensiune.

Unitatea electronică de declanșare permite adaptarea parametrilor de protecție în funcție de cerințele instalației și contribuie la creșterea selectivității sistemului electric.

Ce avantaje oferă în utilizare?

• Întrerupător automat în aer cu 3 poli.
• Curent nominal de 1250 A.
• Capacitate de rupere de 42 kA.
• Unitate electronică de declanșare.
• Montaj fix.
• Tensiune nominală de până la 690 V AC.
• Grad de protecție IP20.
• Compatibil cu accesoriile din seria Eaton IZMX.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal, a capacității de rupere și a dimensiunii constructive cu tabloul electric. De asemenea, trebuie configurate corespunzător funcțiile unității electronice de declanșare în funcție de caracteristicile instalației.

Montajul trebuie realizat conform documentației tehnice Eaton și cerințelor standardului IEC 60947, respectând toate normele aplicabile instalațiilor electrice de joasă tensiune.

Întrebări frecvente

Ce tip de aparat este Eaton IZMX16B3-A12F?

Este un întrerupător automat în aer (ACB) destinat protecției circuitelor principale de distribuție.

Care este curentul nominal?

Curentul nominal este de 1250 A.

Care este capacitatea de rupere?

Capacitatea nominală de rupere este de 42 kA.

Ce tip de montaj utilizează?

Modelul este destinat montajului fix în tablouri electrice.

Ce unitate de protecție utilizează?

Este echipat cu o unitate electronică de declanșare pentru protecția la suprasarcină și scurtcircuit.

În ce aplicații este recomandat?

Este recomandat pentru tablouri generale de distribuție, aplicații industriale și infrastructură unde sunt necesari curenți mari și protecție selectivă.
