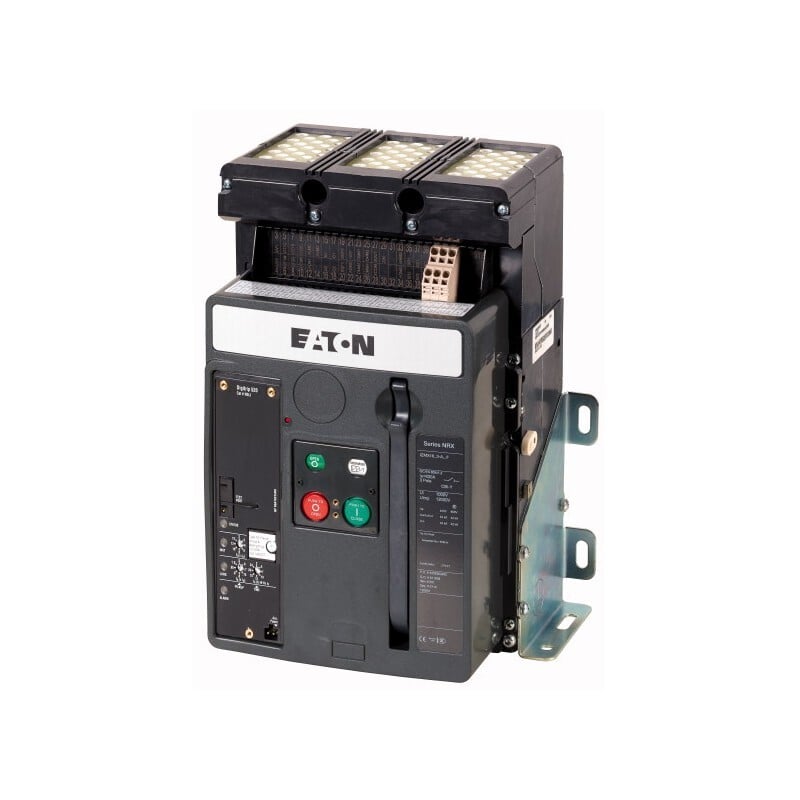

Intrerupator automat in aer Eaton 123370 3P 1600A 50KA IZMX16N3-A16F

Întrerupătorul automat în aer Eaton IZMX16N3-A16F este un aparat de protecție tripolar destinat distribuției energiei electrice în instalații de joasă tensiune cu curenți nominali de până la 1600 A. Conceput pentru aplicații industriale și comerciale de mare putere, acesta oferă protecție electronică selectivă împotriva suprasarcinilor și scurtcircuitelor, contribuind la continuitatea alimentării și la protejarea echipamentelor electrice.

De ce este important un întrerupător automat în aer pentru distribuția energiei?

În instalațiile electrice de mare putere, întrerupătoarele automate în aer reprezintă elementul principal de protecție și comutație. Acestea sunt proiectate pentru întreruperea sigură a curenților de defect și pentru protejarea transformatoarelor, tablourilor generale și a circuitelor principale de distribuție.

Modelul Eaton IZMX16N3-A16F dispune de trei poli, curent nominal de 1600 A și capacitate de rupere de 50 kA la 440 V AC. Aparatul utilizează o unitate electronică de declanșare de tip V (Selective Protection), care permite reglarea parametrilor de protecție pentru coordonarea selectivă a instalației. Execuția este fixă (Fixed), fiind destinată montajului permanent în tablouri electrice de distribuție.

Întrerupătorul automat în aer Eaton respectă cerințele standardului IEC/EN 60947 și este destinat aplicațiilor industriale unde sunt necesare protecția și controlul circuitelor de mare putere.

Unde poate fi utilizat întrerupătorul automat Eaton IZMX16N3-A16F?

Acest model este recomandat pentru instalații electrice cu distribuție principală și aplicații industriale complexe, fiind utilizat în:

• tablouri generale de joasă tensiune;
• centre de distribuție a energiei electrice;
• clădiri comerciale și administrative;
• unități industriale și fabrici;
• infrastructură energetică;
• instalații pentru alimentarea consumatorilor de mare putere.

Datorită construcției robuste și unității electronice de protecție, întrerupătorul poate fi integrat în sisteme unde este necesară coordonarea selectivă între echipamentele de protecție și reducerea timpilor de întrerupere în cazul defectelor.

Ce diferențiatori oferă seria Eaton IZMX?

Seria IZMX este proiectată pentru aplicații critice de distribuție a energiei și utilizează unități electronice de declanșare cu funcții avansate de reglaj. Modelul IZMX16N3-A16F dispune de protecție selectivă, domeniu reglabil al protecției la suprasarcină între 640 A și 1600 A și reglaj al protecției instantanee între 2 și 15 ori curentul nominal. Aparatul este compatibil cu o gamă extinsă de accesorii pentru comandă, semnalizare și monitorizare.

Execuția fixă facilitează integrarea în tablouri electrice de distribuție, iar categoria de utilizare B permite realizarea selectivității între diferite niveluri ale instalației electrice. Documentația Eaton precizează posibilitatea extinderii cu accesorii pentru comandă electrică, comunicație și monitorizare.

Ce avantaje oferă în utilizare?

• Curent nominal de 1600 A.
• Capacitate de rupere de 50 kA.
• Configurație cu 3 poli.
• Unitate electronică de protecție selectivă tip V.
• Execuție fixă pentru montaj permanent.
• Protecție reglabilă la suprasarcină și scurtcircuit.
• Compatibil cu accesorii pentru automatizare și monitorizare.
• Conform standardului IEC/EN 60947.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată dimensionarea instalației electrice, curentul nominal necesar, nivelul curentului de scurtcircuit și compatibilitatea cu tabloul electric. De asemenea, este necesară alegerea accesoriilor și a bornelor principale corespunzătoare, acestea comandându-se separat pentru anumite configurații ale gamei IZMX.

Întrebări frecvente

Ce tip de întrerupător este?

Este un întrerupător automat în aer tripolar pentru distribuția energiei electrice în instalații de joasă tensiune.

Care este curentul nominal?

Curentul nominal este de 1600 A.

Care este capacitatea de rupere?

Modelul oferă o capacitate de rupere de 50 kA la 440 V AC.

Ce standard respectă?

Produsul este proiectat și testat conform standardului IEC/EN 60947 pentru aparataj de joasă tensiune.

Informații suplimentare

Întrerupătorul automat în aer Eaton IZMX16N3-A16F face parte din gama profesională IZMX destinată distribuției energiei în aplicații industriale și comerciale. Configurația cu 3 poli, curentul nominal de 1600 A, capacitatea de rupere de 50 kA și unitatea electronică de protecție selectivă oferă o soluție fiabilă pentru protecția circuitelor principale și pentru integrarea în sisteme moderne de distribuție a energiei electrice.
