Intrerupator automat USOL 800A ABB T6N 800 TMA 3P fix 1SDA060214R1

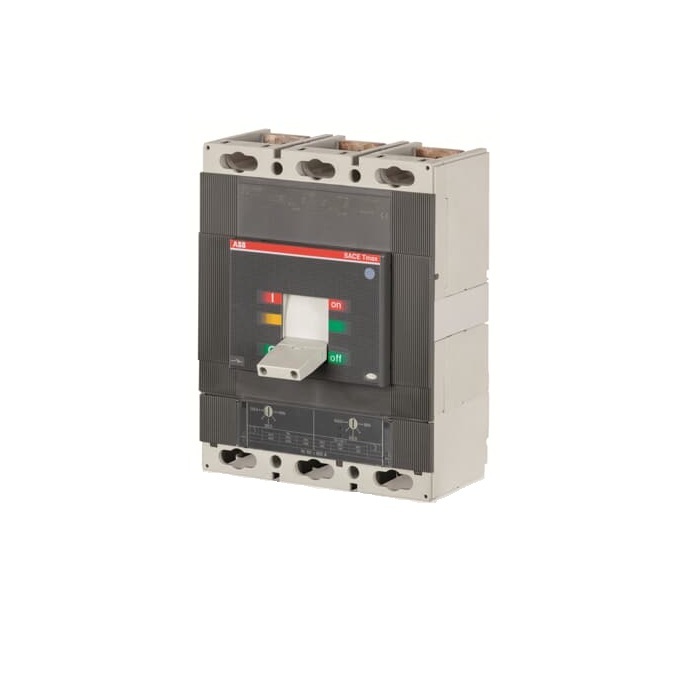

Întrerupătorul automat USOL 800A ABB T6N 800 TMA, cod 1SDA060214R1, este un aparat tripolar din familia Tmax T, cu montaj fix, terminale frontale și declanșator termomagnetic. Este destinat protecției circuitelor electrice de putere împotriva suprasarcinilor și scurtcircuitelor. Curentul nominal este 800A, protecția termică I1 poate fi reglată între 560 și 800A, iar protecția magnetică instantanee I3 între 4000 și 8000A. Pentru acest model, ABB indică o capacitate de rupere de 36kA la 415VAC.

Ce înseamnă 800A și 4000–8000A la USOL-ul ABB T6N 800?

Întrerupătorul automat USOL 800A ABB T6N 800 nu trebuie ales doar după valoarea de 800A din denumire. Declanșatorul TMA are două domenii care descriu moduri diferite de protecție: reglajul termic I1 este 560–800A, iar pragul magnetic instantaneu I3 este 4000–8000A.

Protecția termică este asociată protecției la suprasarcină și permite adaptarea reglajului în intervalul disponibil. Protecția magnetică răspunde la curenți mult mai mari, specifici condițiilor de scurtcircuit, iar la acest aparat pragul I3 poate fi reglat între 4000 și 8000A. Din acest motiv, valoarea „8000” din denumirea comercială nu reprezintă curentul nominal al întrerupătorului.

T6N 800 este varianta tripolară fixă, cu terminale frontale

Întrerupătorul automat USOL 800A ABB T6N 800, cod 1SDA060214R1, are trei poli și execuție fixă. ABB îl identifică drept „T6N 800 TMA 800-8000 3p F F”, configurație care include declanșatorul termomagnetic TMA și terminalele frontale.

Configurația trebuie verificată atunci când aparatul este comandat pentru înlocuirea unuia existent. Curentul nominal de 800A nu identifică singur produsul: în gama ABB există variante care diferă prin caracteristicile electrice și constructive. Codul 1SDA060214R1 elimină ambiguitatea atunci când este necesară exact această configurație T6N.

Aparatul are 210 mm lățime, 268 mm înălțime și 103.5 mm adâncime, iar greutatea netă declarată este de 9.5 kg. Aceste dimensiuni sunt utile în special când T6N 800 este analizat ca piesă de înlocuire într-un tablou existent și spațiul disponibil trebuie comparat cu aparatul comandat.

ABB a retras seria Tmax T și indică un succesor pentru 1SDA060214R1

Întrerupătorul automat USOL 800A ABB T6N 800 face parte din seria Tmax T, pentru care ABB indică încetarea producției. Pentru proiectele noi, producătorul direcționează selecția către generația Tmax XT.

Pentru codul 1SDA060214R1, ABB indică drept corespondent nou codul 1SDA100718R1, cu denumirea XT6N 800 TMA 800-8000 3p F F. Informația este relevantă dacă T6N 800 este căutat pentru o instalație existentă: trebuie diferențiată necesitatea unei înlocuiri cu exact același cod de situația în care se selectează aparatură pentru un proiect nou.

T6N 800 și XT6N 800 nu trebuie tratate automat ca aceeași piesă doar pentru că au același curent nominal și interval magnetic. Pentru o înlocuire într-un ansamblu existent se verifică aparatul cerut și configurația instalației înainte de schimbarea generației.

Unde se încadrează întrerupătorul ABB T6N 800?

Întrerupătorul automat USOL 800A ABB T6N 800 este o configurație pentru circuite de putere care necesită un aparat tripolar de 800A, protecție termomagnetică și capacitate de rupere de 36kA la 415VAC. Montajul fix și terminalele frontale definesc suplimentar varianta și trebuie să corespundă cerințelor tabloului.

Pentru comparație cu alte configurații și curenți nominali, gama de întrerupătoare automate USOL permite verificarea variantelor disponibile. Pentru aparatură de distribuție și protecție din aceeași zonă de aplicație pot fi consultate și întrerupătoarele automate până la 4000A, iar gama producătorului este disponibilă în selecția ABB.

Erori frecvente la alegerea USOL-ului ABB T6N 800

• Confundarea celor 800A cu pragul magnetic. Întrerupătorul ABB T6N 800 are curent nominal de 800A, dar I3 este reglabil între 4000 și 8000A. Sunt parametri diferiți ai declanșatorului TMA.
• Alegerea numai după curentul nominal. Codul 1SDA060214R1 identifică varianta T6N, tripolară, fixă și cu terminale frontale. Un alt aparat de 800A nu este automat aceeași configurație.
• Compararea capacității de rupere fără tensiunea de referință. Pentru T6N 800, valoarea de 36kA este declarată la 415VAC. Capacitatea de rupere trebuie citită împreună cu tensiunea corespunzătoare.
• Comandarea codului vechi pentru un proiect nou fără verificarea generației actuale. Seria Tmax T este retrasă din producție, iar pentru 1SDA060214R1 ABB indică succesorul XT6N 800 TMA, cod 1SDA100718R1.

Potrivit pentru / Mai puțin potrivit pentru

Potrivit pentru

• circuite care necesită un întrerupător tripolar cu curent nominal de 800A;
• aplicații în care este necesar un declanșator termomagnetic cu I1 reglabil 560–800A și I3 reglabil 4000–8000A;
• tablouri în care configurația cerută este fixă, cu terminale frontale;
• înlocuiri pentru care codul cerut este exact ABB 1SDA060214R1.

Mai puțin potrivit pentru

• proiecte noi în care se urmărește generația actuală ABB, pentru care producătorul indică familia Tmax XT;
• situații în care este necesară o configurație diferită de varianta tripolară fixă cu terminale frontale;
• aplicații în care capacitatea de rupere necesară depășește valoarea de 36kA declarată pentru acest model la 415VAC.

Întrebări frecvente despre USOL 800A ABB T6N 800

Ce curent nominal are USOL 800A ABB T6N 800?

USOL 800A ABB T6N 800 are curent nominal de 800A. Declanșatorul TMA permite separat reglarea protecției termice I1 între 560 și 800A.

Ce reprezintă valoarea 8000A la USOL 800A ABB T6N 800?

USOL 800A ABB T6N 800 are protecția magnetică instantanee I3 reglabilă între 4000 și 8000A. Valoarea de 8000A nu reprezintă curentul nominal al aparatului.

Ce capacitate de rupere are USOL 800A ABB T6N 800?

USOL 800A ABB T6N 800 are capacitate de rupere de 36kA la 415VAC. La compararea cu alt întrerupător trebuie păstrată aceeași tensiune de referință.

Care este înlocuitorul pentru USOL 800A ABB T6N 800 1SDA060214R1?

Pentru USOL 800A ABB T6N 800 1SDA060214R1, ABB indică drept succesor XT6N 800 TMA 800-8000 3p F F, cod 1SDA100718R1. Seria Tmax T este retrasă din producție.
