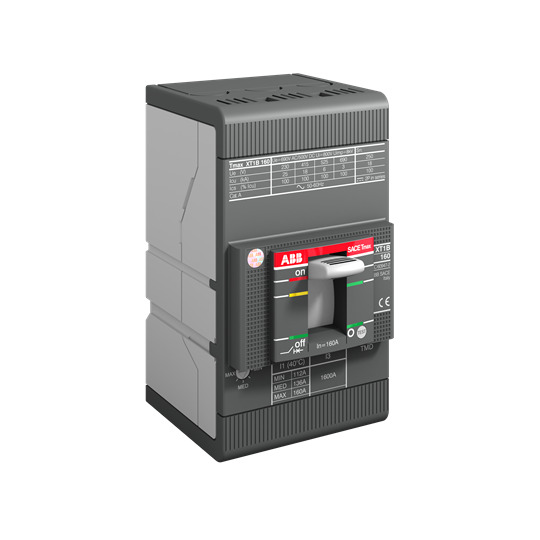

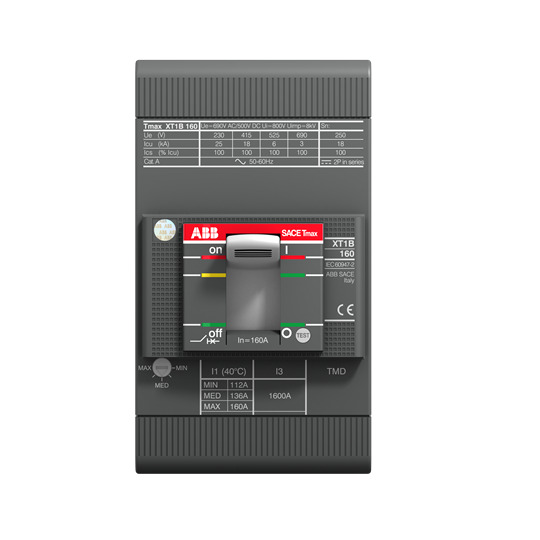

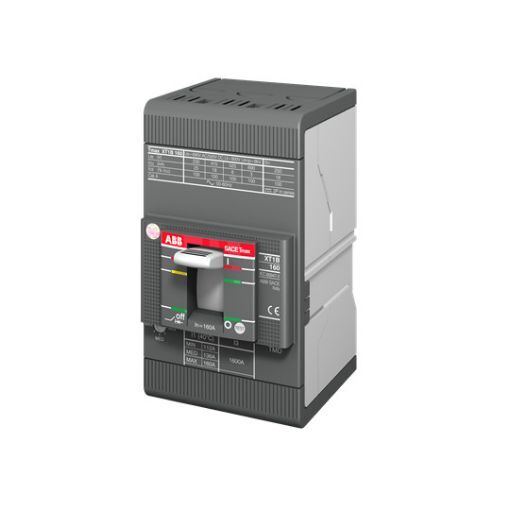

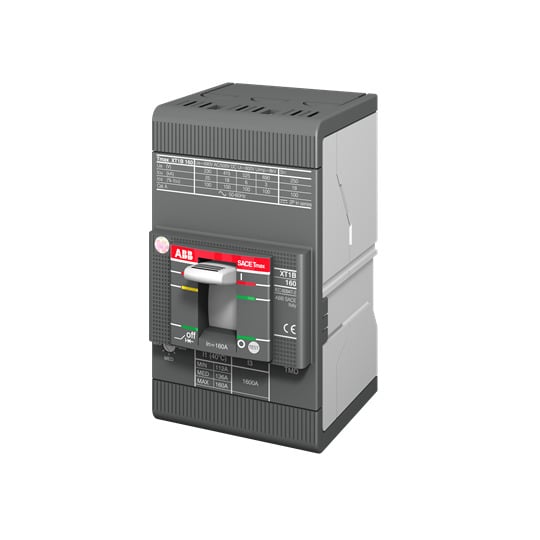

Intrerupator automat USOL 160A ABB XT1B 160 TMD 3P FF 1SDA066809R1

Întrerupătorul automat USOL 160A ABB XT1B 160 TMD este un model tripolar în carcasă turnată din gama SACE Tmax XT, destinat protecției circuitelor electrice la suprasarcină și scurtcircuit. Are curent nominal de 160A, declanșator termomagnetic TMD, montaj fix și terminale frontale. Varianta 1SDA066809R1 lucrează la o tensiune nominală de 690V și are reglaj termic între 112A și 160A, împreună cu un prag magnetic de 1600A.

USOL 160A ABB XT1B: protecție termomagnetică TMD

Declanșatorul TMD combină protecția termică la suprasarcină cu protecția magnetică la scurtcircuit. Pentru acest model, protecția termică poate fi reglată în intervalul 112–160A. Astfel, valoarea de 160A din denumirea produsului reprezintă curentul nominal, în timp ce reglajul termic permite adaptarea protecției în limitele prevăzute pentru declanșator.

Valoarea de 1600A are o funcție diferită. Aceasta reprezintă pragul magnetic al variantei TMD 160-1600 și nu trebuie confundată cu valoarea curentului nominal. Diferența este importantă atunci când sunt comparate întrerupătoare USOL 160A: același curent nominal nu înseamnă automat aceeași configurație a protecției.

Ce trebuie urmărit la alegerea unui USOL 160A?

Curentul nominal este primul reper, dar nu este suficient pentru alegerea unui întrerupător automat. La ABB XT1B 160 TMD contează și numărul de poli, caracteristicile declanșatorului, capacitatea de rupere la tensiunea de lucru, tipul de montaj și terminalele. Aceste diferențe devin importante mai ales atunci când un aparat este ales pentru un proiect existent sau pentru înlocuirea unui întrerupător cu aceeași valoare nominală.

Pentru această variantă, ABB indică o capacitate nominală de rupere în serviciu Ics de 18kA la 380V AC și 415V AC. Capacitatea de rupere nu trebuie însă tratată independent de tensiune: pentru același aparat, valorile declarate se modifică în funcție de tensiunea circuitului. De aceea, o mențiune generică precum „18kA” nu descrie complet comportamentul întrerupătorului în toate condițiile de utilizare.

Montaj fix, 3 poli și terminale frontale

Întrerupătorul automat USOL 160A ABB XT1B este construit în configurație cu 3 poli și montaj fix. Terminalele sunt frontale, caracteristică relevantă pentru modul în care aparatul este integrat și racordat într-un tablou electric. Pentru o înlocuire, aceste elemente trebuie comparate cu configurația aparatului existent, nu doar valoarea de 160A.

Corpul are 76.2mm lățime, 130mm înălțime și 70mm adâncime, iar greutatea netă este de 1.1kg. Dimensiunile ajută la evaluarea spațiului disponibil în tablou, în special în situațiile în care noul aparat trebuie integrat într-o configurație deja realizată.

160A și 1600A: două valori cu roluri diferite

Notația XT1B 160 TMD 160-1600 poate crea confuzie dacă valorile sunt citite fără context. Curentul nominal al întrerupătorului este 160A. Protecția termică are un domeniu de reglaj de 112–160A, iar valoarea de 1600A este asociată pragului magnetic. Prin urmare, 160-1600 nu reprezintă un interval de curent nominal.

Această diferență este utilă și la compararea altor modele din familia XT1B. Un aparat poate utiliza același cadru constructiv XT1B 160, dar să aibă un curent nominal mai mic și alte valori ale declanșatorului. Dacă necesarul este pentru un USOL 160A, trebuie urmărită varianta efectivă de 160A, nu doar inscripția XT1B 160 a familiei constructive.

Erori frecvente la alegerea unui USOL 160A

Alegerea numai după curentul nominal

Două întrerupătoare automate de 160A pot avea un număr diferit de poli, altă capacitate de rupere, alt declanșator sau alt tip de montaj. Pentru această variantă ABB, configurația este 3P, TMD, fixă și cu terminale frontale.

Interpretarea valorii 1600A drept curent nominal

Curentul nominal este 160A. Valoarea de 1600A aparține protecției magnetice a declanșatorului TMD și are un rol diferit în funcționarea aparatului.

Compararea capacității de rupere fără tensiunea asociată

Capacitatea de rupere depinde de tensiunea circuitului. Pentru ABB XT1B 160 TMD, Ics este 18kA la 380V AC și 415V AC, dar ABB declară alte valori la alte tensiuni. Compararea corectă trebuie făcută la aceeași tensiune de referință.

Întrebări frecvente despre USOL 160A ABB XT1B

Ce este USOL 160A ABB XT1B 160 TMD?

Întrerupătorul automat USOL 160A ABB XT1B 160 TMD este un aparat tripolar în carcasă turnată, cu declanșator termomagnetic, montaj fix și terminale frontale, destinat protecției circuitelor la suprasarcină și scurtcircuit.

Ce reglaj are protecția termică?

Pentru întrerupătorul automat USOL 160A ABB 1SDA066809R1, reglajul termic este cuprins între 112A și 160A. Curentul nominal al aparatului este 160A.

Ce reprezintă valoarea de 1600A?

La ABB XT1B 160 TMD 160-1600, valoarea de 1600A este pragul magnetic al declanșatorului. Nu reprezintă curentul nominal al întrerupătorului, care este 160A.

USOL 160A ABB XT1B este tripolar?

Da. Modelul 1SDA066809R1 are 3 poli, montaj fix și terminale frontale.

Unde pot fi comparate și alte întrerupătoare USOL?

Pentru alte amperaje, configurații și producători, poți consulta categoria de întrerupătoare automate USOL și compara parametrii necesari aplicației.
